Die FXb-Serie bietet eine flexible und leistungsfähige Lösung für das automatisierte Handling von Werkstücken aus Kisten, Behältern und Paletten. Ob für den direkten Maschinenzubringer oder das Verpacken und Kommissionieren – die FXb-Serie sorgt für eine effiziente, prozesssichere und platzsparende Bauteilzuführung.
Mit modernster 2D-/3D-Kameratechnologie erkennt das System die exakte Position und Lage der Bauteile, um eine zielgerichtete Entnahme durch Roboter zu ermöglichen. Die FXb-Serie ist modular anpassbar, sodass sie sich perfekt in bestehende Produktionslinien integrieren lässt – von kleinen Behältern bis zu großen Palettenlösungen.

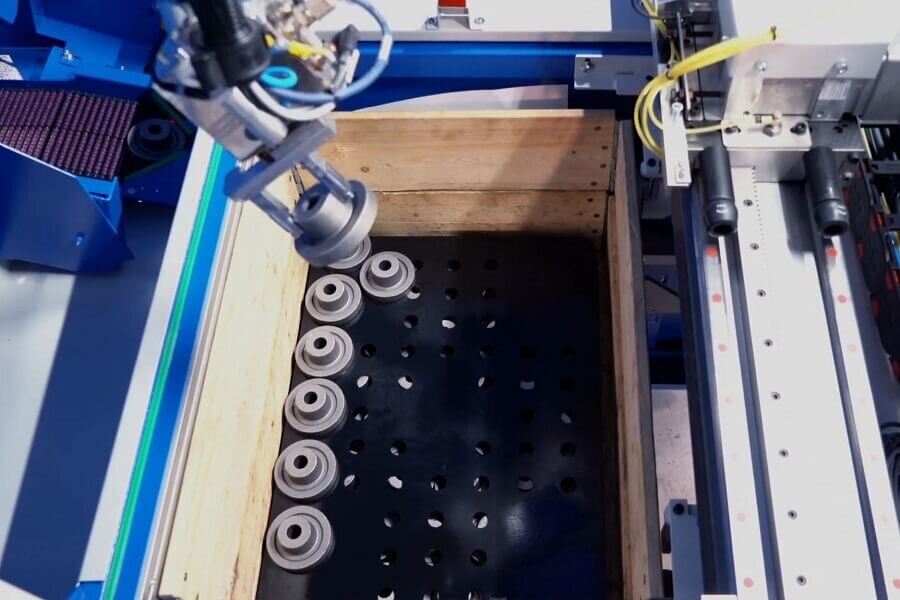

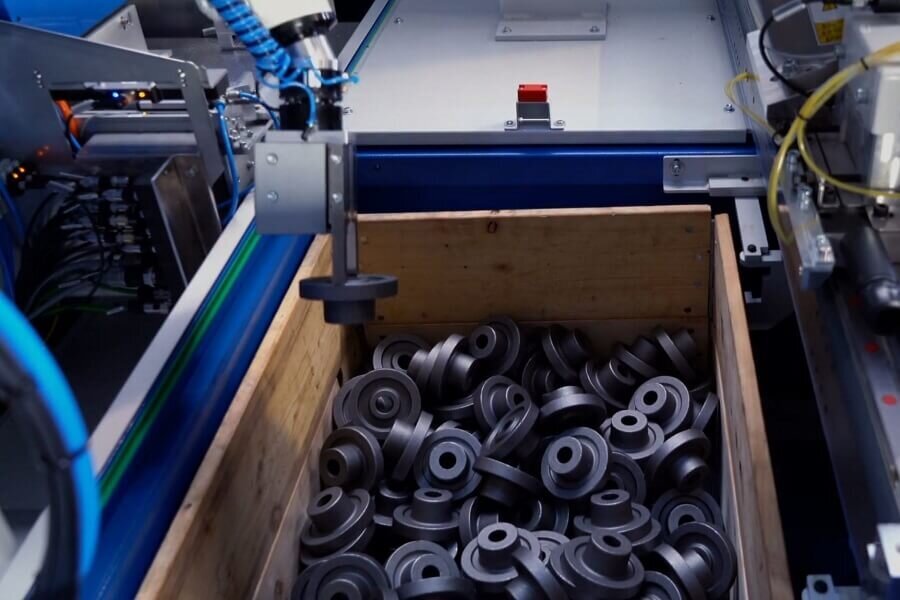

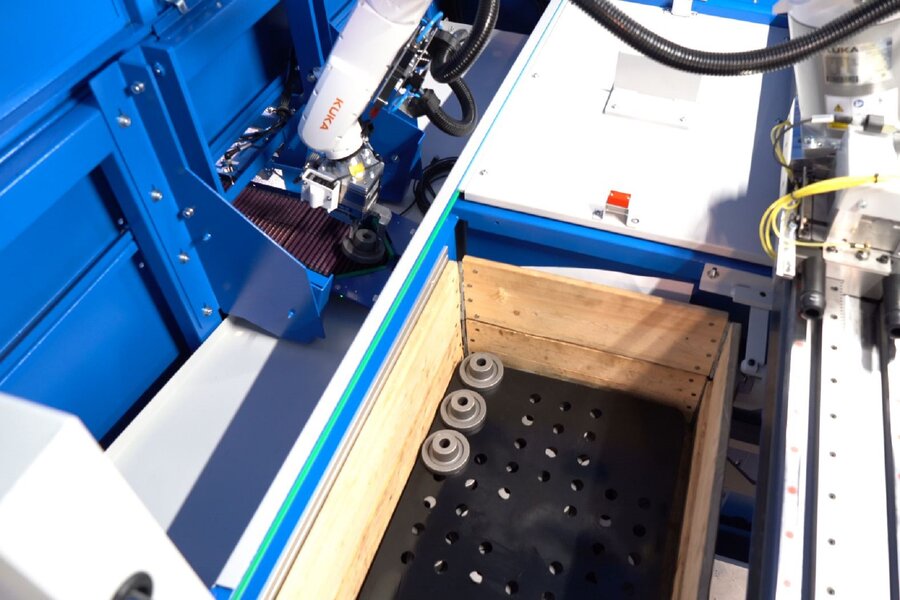

Automatisierte Entnahme von Werkstücken aus Kisten, Behältern & Paletten
Präzise 2D-/3D-Kameratechnik für exakte Bauteilerkennung und zuverlässige Positionierung
Flexible Integration in Produktionsprozesse – ideal für Verpackung, Montage & Maschinenbestückung
Modularer Aufbau – Anpassung an verschiedene Behältergrößen und Produktionsanforderungen
Robuste & kompakte Bauweise – zuverlässiger 24/7-Betrieb für industrielle Anwendungen
|

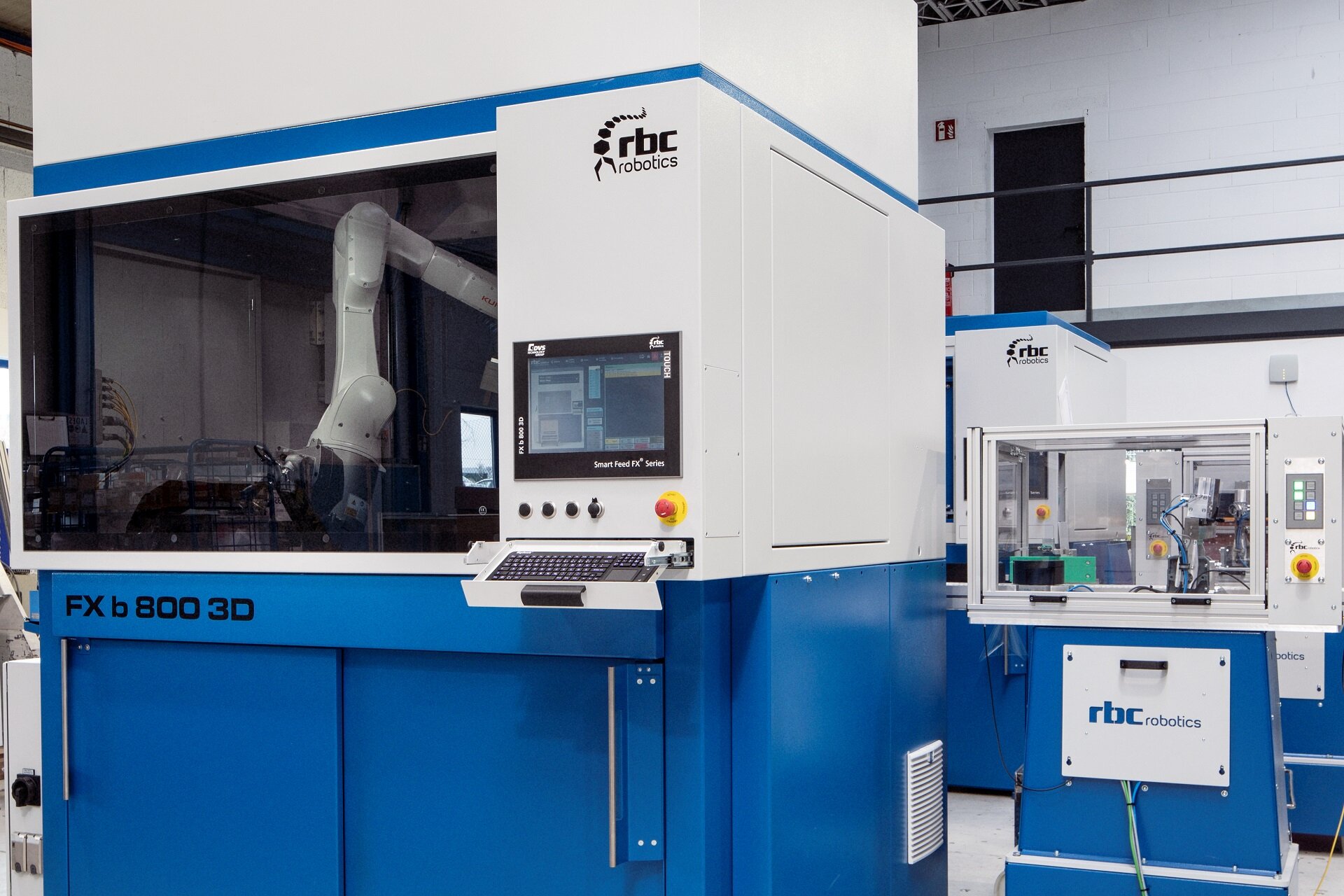

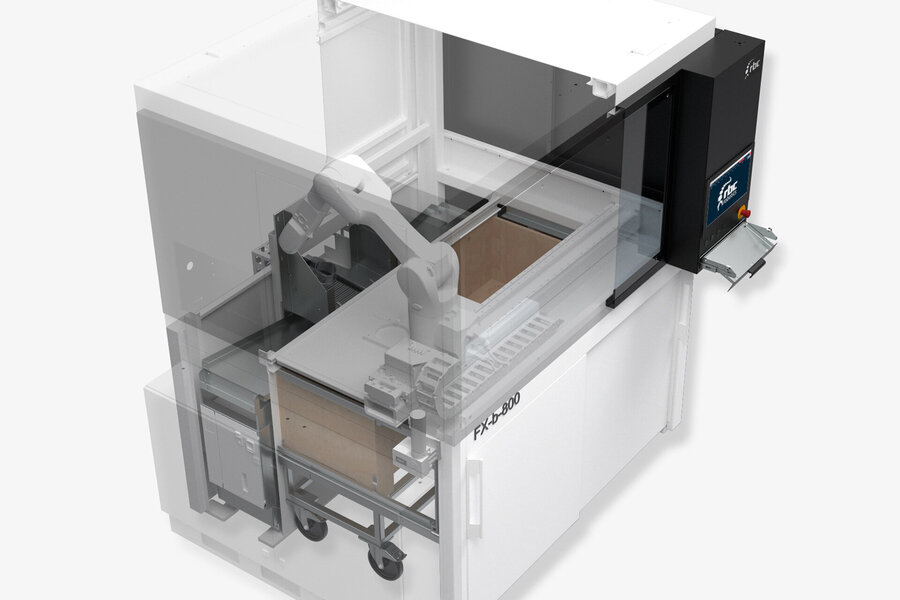

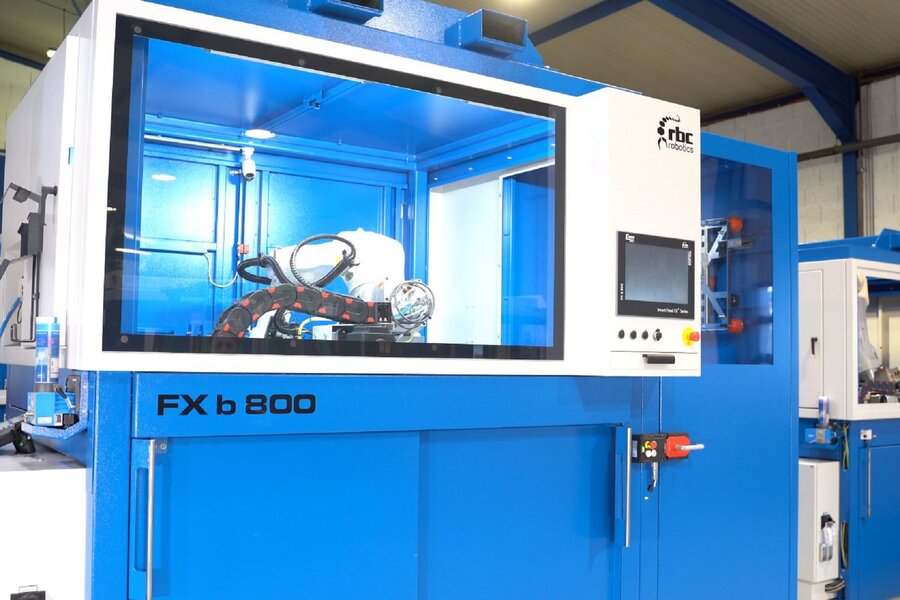

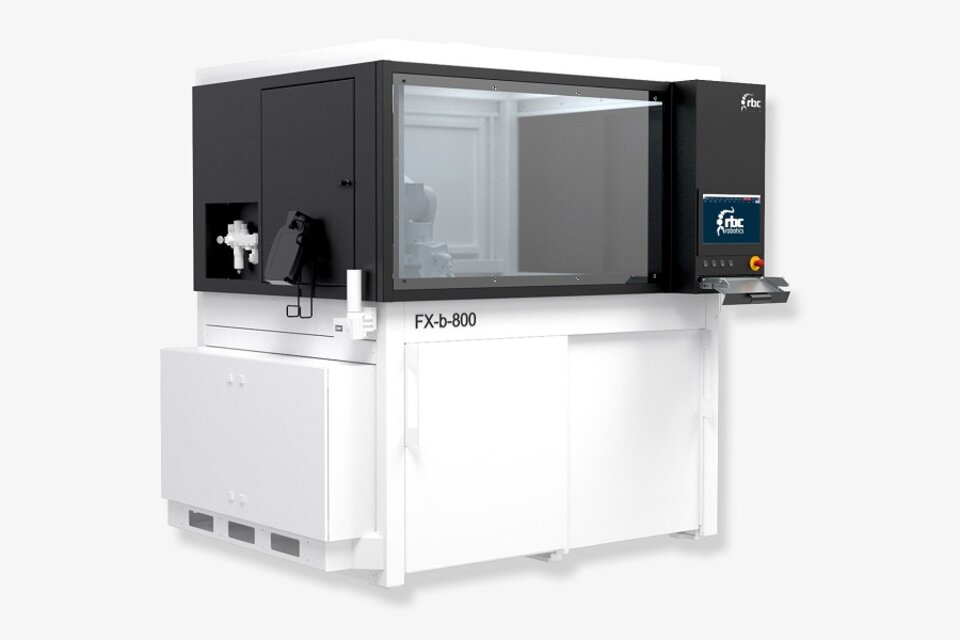

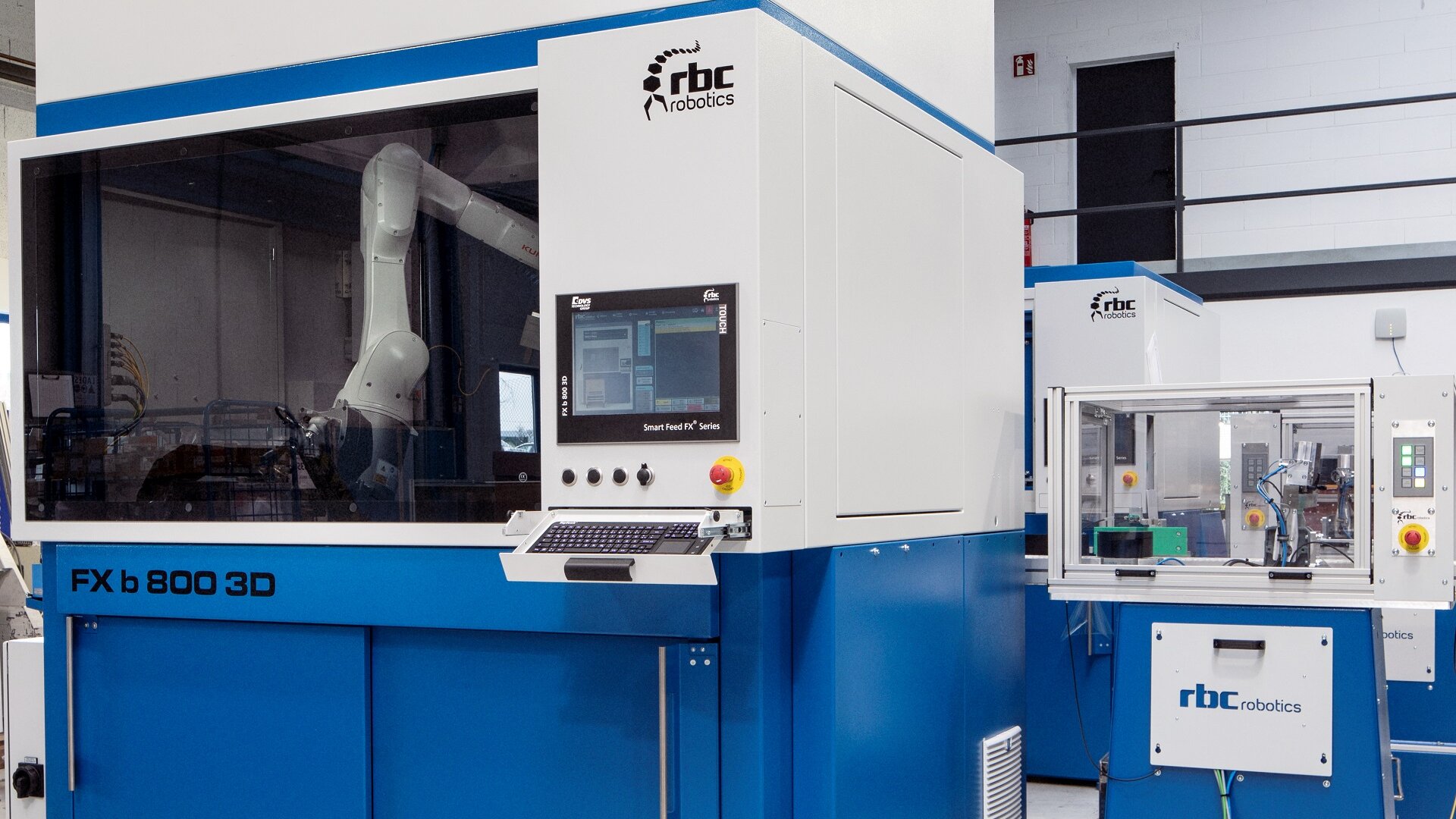

FXb 800 |
FXb 800 (kartesisch) |
FXb 1000 |
FXb 1000 (kartesisch) |

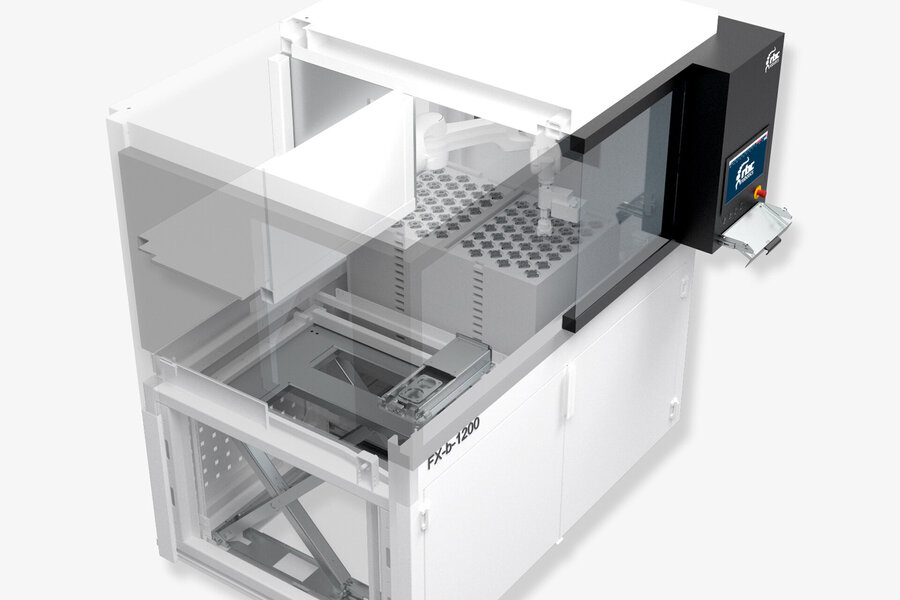

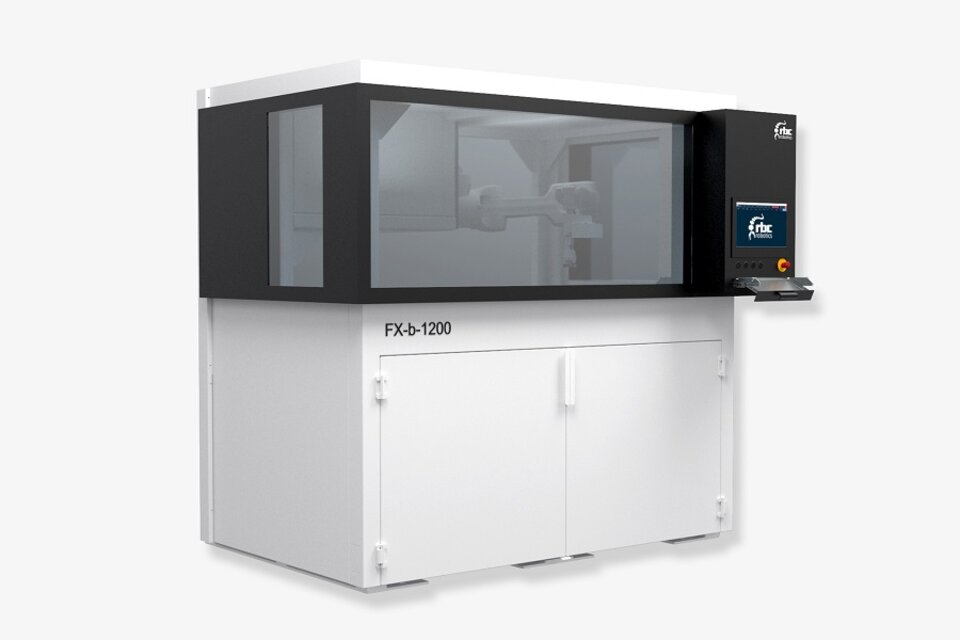

FXb 1200 |
FXb 1200 (kartesisch) |
|
|
Breite x Länge x Höhe |
1750 x 3250 x 2150 mm |
3000 x 3200 x 2200 |
||||
|
Ausführung |
Modulkabine, pulverbeschichtet nach RAL-Vorgabe |
Modulkabine, pulverbeschichtet nach RAL-Vorgabe |
||||
|
Zellengewicht |
1700 kg |
|||||
|
Behältergewicht |
max. 650 Kg (Bodenroller) |
- |
||||
|
Bauteilgewicht |
max. 4 Kg |
max. 15 Kg |
||||
|
Behälterstellplätze |
für 2 identische Behälter |
4 |
||||
|
Behälterabmessungen |
600 x 800 x 600 mm oder 800 x 800 x 500 mm |
800 x 1200 x 1000 mm |
||||
|
Zwischenlagenhandling |
enthalten |
enthalten |
||||
|
Entladung |
Bodenroller, manuell oder Stapler/AGV |
Gitterbox |
||||
|
Behälterausführung |
Paletten mit Aufsatzrahmen oder glatte Behälterwand |
Gitterbox |
||||
|
Sicherheit |
Frontseitige Schiebetüren und interner Schiebschutz |
Frontseitige Schiebetüren und interner Schiebschutz |
||||
|
Robotik |
ABB, KUKA, FANUC |
ABB, KUKA, FANUC |
||||
|
Zuführtakt |
ab 8 Sekunden |
ab 15 Sekunden |
||||
|

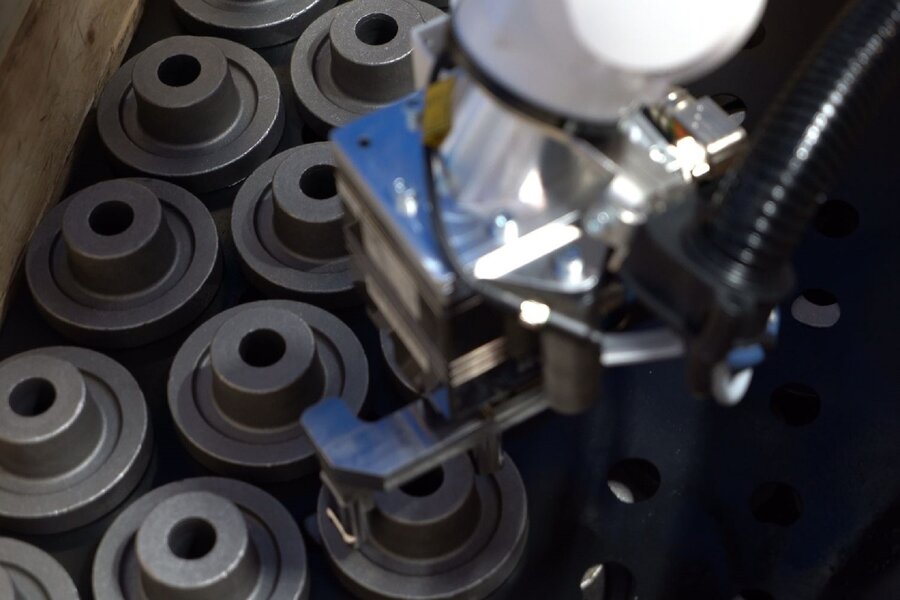

Greiftechnik |
Bauteilspezifisch, erprobter Standardgreifer vorhanden |
Bauteilspezifisch, erprobter Standardgreifer vorhanden |
||||
|
Steuerung |
SIEMENS S7 1500F |
SIEMENS S7 1500F |
||||
|
HMI |
15" Touch |
15" Touch |
||||
|
Bedienung/Einlernen |
Shopfloor Wizard |
Shopfloor Wizard |
||||
|
Bauteilerkennung |
Optional |
Optional |
||||
|
Zusatzprozesse |
Laserbeschriften, Entgraten, Bürsten etc. nach Anforderung und Prüfung |
Laserbeschriften, Entgraten, Bürsten etc. nach Anforderung und Prüfung |
*Abweichende Werkstückgeometrien erfordern individuellere Maschinenausführungen. Aus diesem Grund dienen die hier genannten technischen Daten als Orientierung, können aber im Einzelfall von der Realität abweichen.
