BUDERUS 235V Die flexiblen
Wellen- und Mitten-
antriebsmaschinen

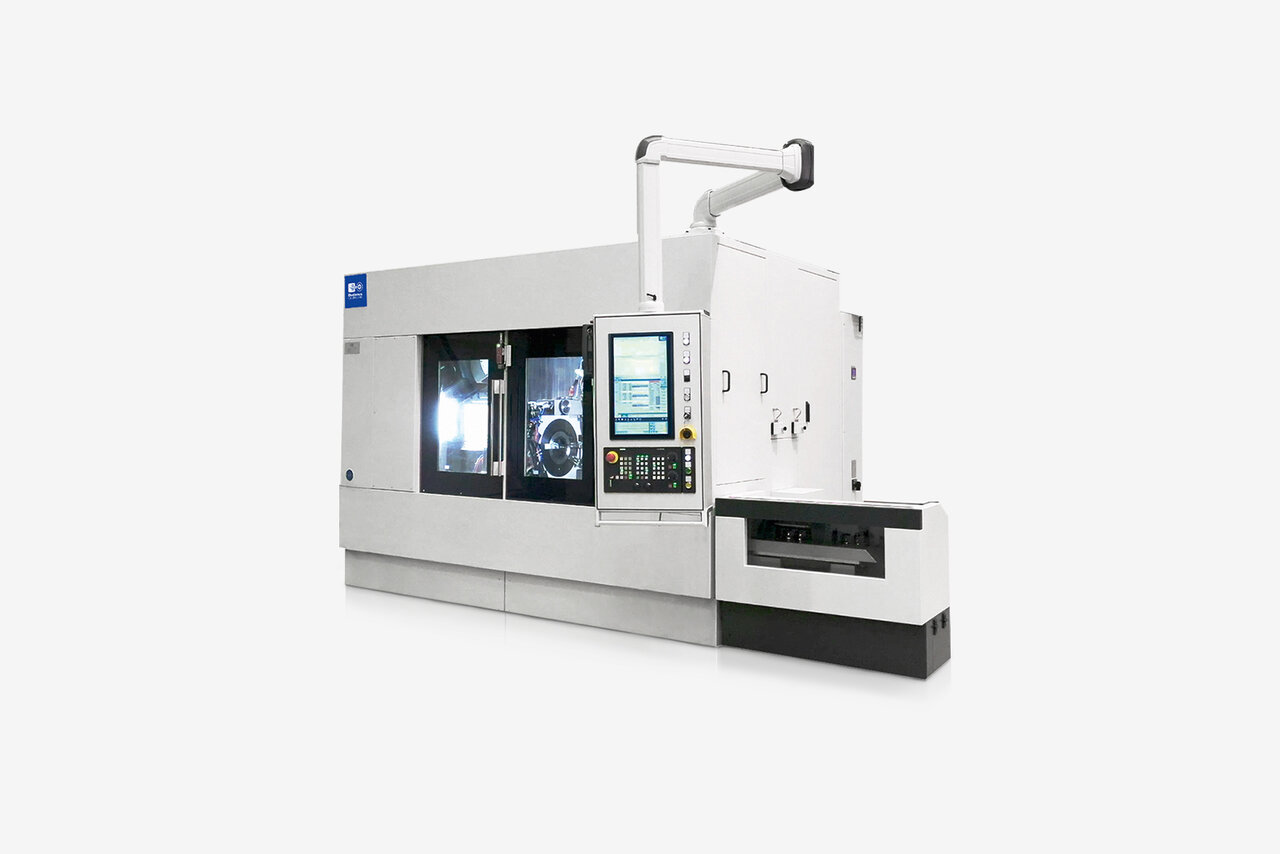

Damit ihre Kunden die Anforderungen an höchste Qualität, geringe Stückkosten und maximale Adaptierbarkeit gleichermaßen erfüllen können, entwickelte die Buderus Schleiftechnik GmbH eine innovative Maschinenplattform für die hochpräzise Bearbeitung rotationssymmetrischer Achsen mit einem Durchmesser von bis zu 300 mm und einer Länge von 1.000 mm: die 235VH.

Die Maschinen ermöglichen sowohl kombinierte als auch simultane Bearbeitungsprozesse. Die flexiblen Möglichkeiten der Konfiguration erlauben unterschiedlichste Bearbeitungstechnologien vom Schleifen, Hartdrehen und Honen bis zum Einsatz angetriebener Werkzeuge. So lassen sich mit der 235VH auch kürzeste Rüst- und Bearbeitungszeiten erreichen.

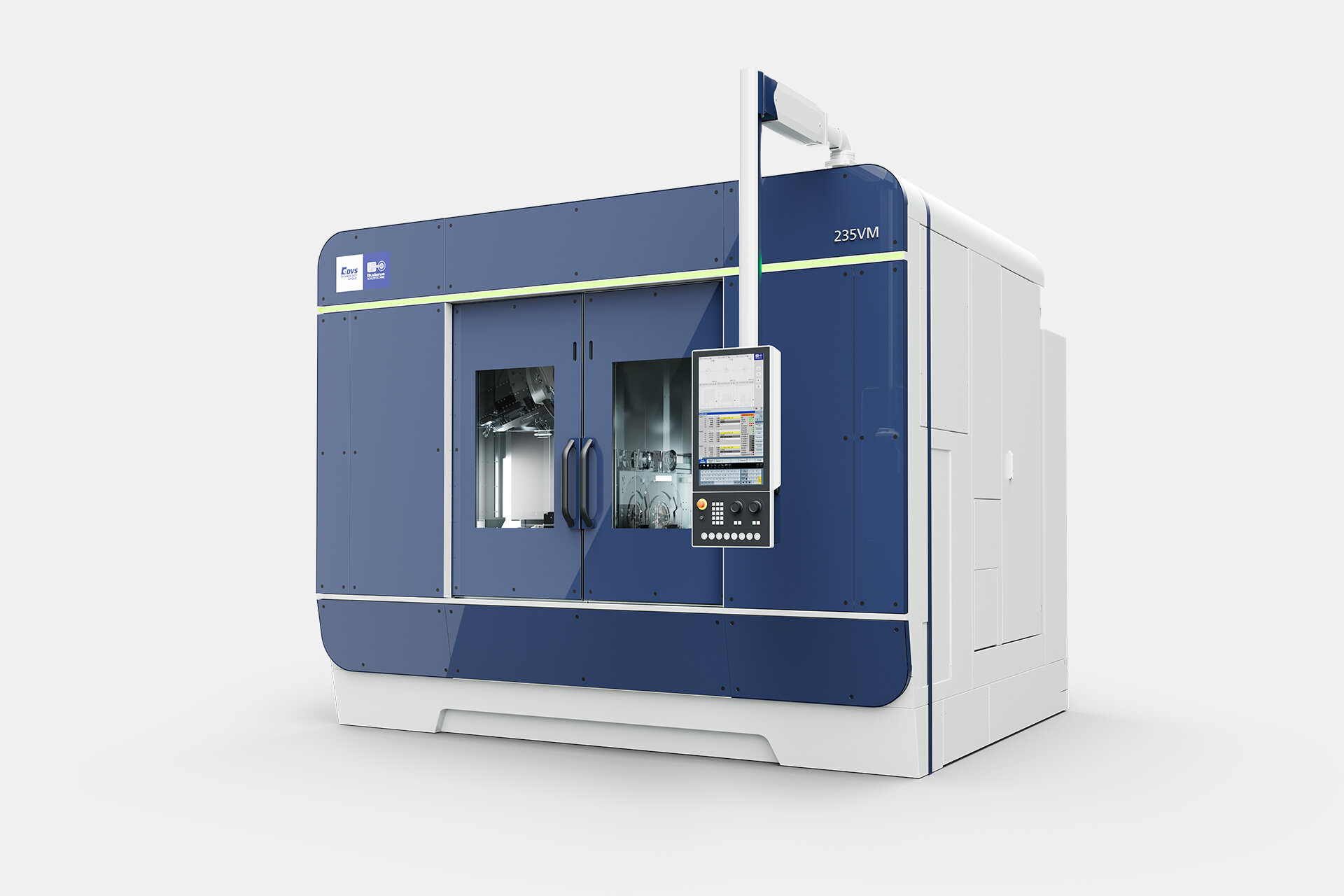

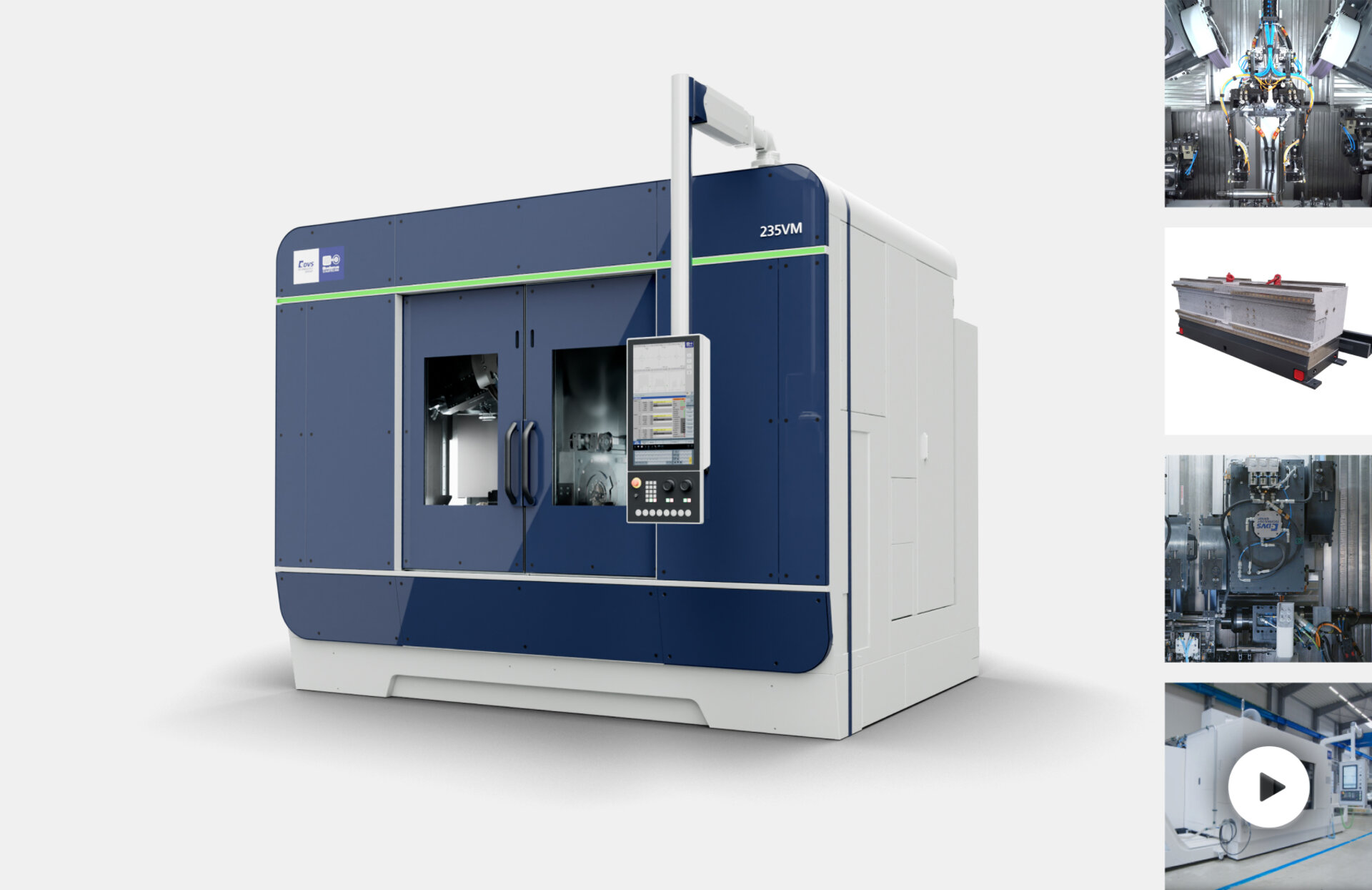

Buderus ist darüber hinaus der Spezialist für den Einsatz der Mittenantriebtechnologie. Unsere neueste Entwicklung ist die Mittenantriebsmaschine 235VM mit einem weiterentwickelten Antriebskopf. Dieser neue Kopf erreicht eine Arbeitsgeschwindigkeit von bis zu 2.500 min.^–1 und ermöglicht dadurch auch das Hartdrehen von Bauteilen. Die innovative Maschinenplattform der 235 VM ist speziell für die Bearbeitung rotationssymmetrischer Werkstücke mit einem Werkstückdurchmesser von bis zu 80 mm und einer Länge von bis zu 450 mm konzipiert. Die 235 VM ermöglicht sowohl kombinierte als auch simultane Bearbeitungsprozesse mittels Mittenantrieb.

Der große Vorteil der Mittenantriebstechnologie besteht in der Möglichkeit, innere und äußere Geometrien in nur einer Aufspannung zu bearbeiten – was sich sowohl positiv auf die Präzision im Bearbeitungsprozess auswirkt als auch seine Effizienz wesentlich erhöht.

Highlights
01

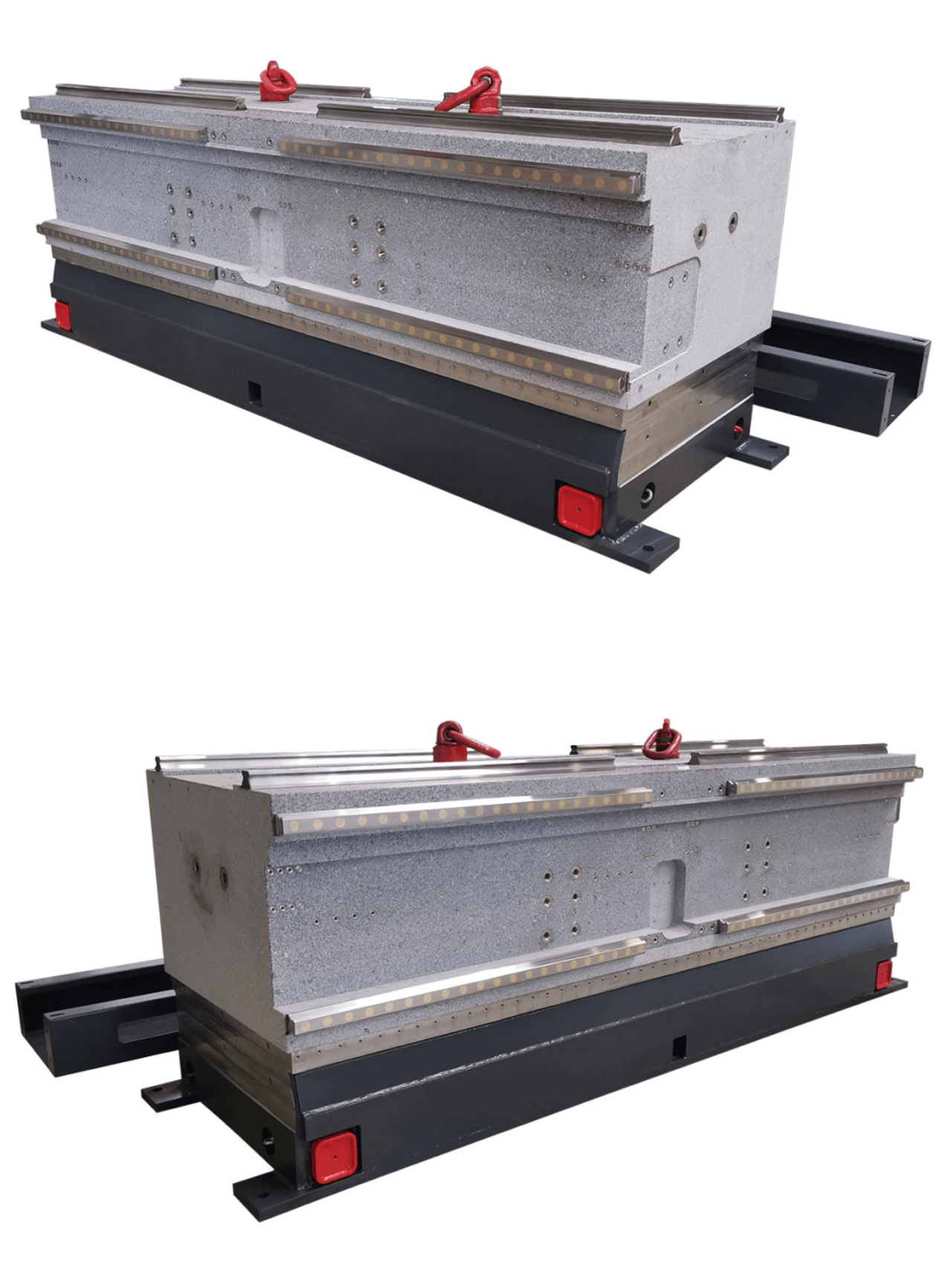

Das einzigartige nachhaltige Maschinenbett aus Naturgranit sorgt für hohe Prozessstabilität dank höchster Steifigkeit, Schwingungsdämpfung und optimaler thermischer Eigenschaften.

02

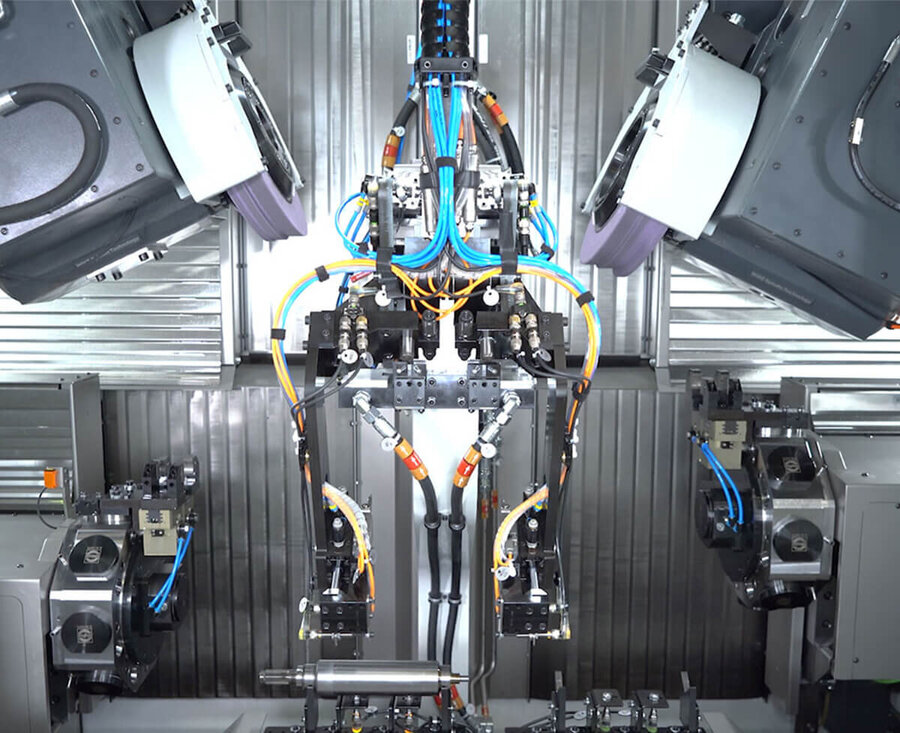

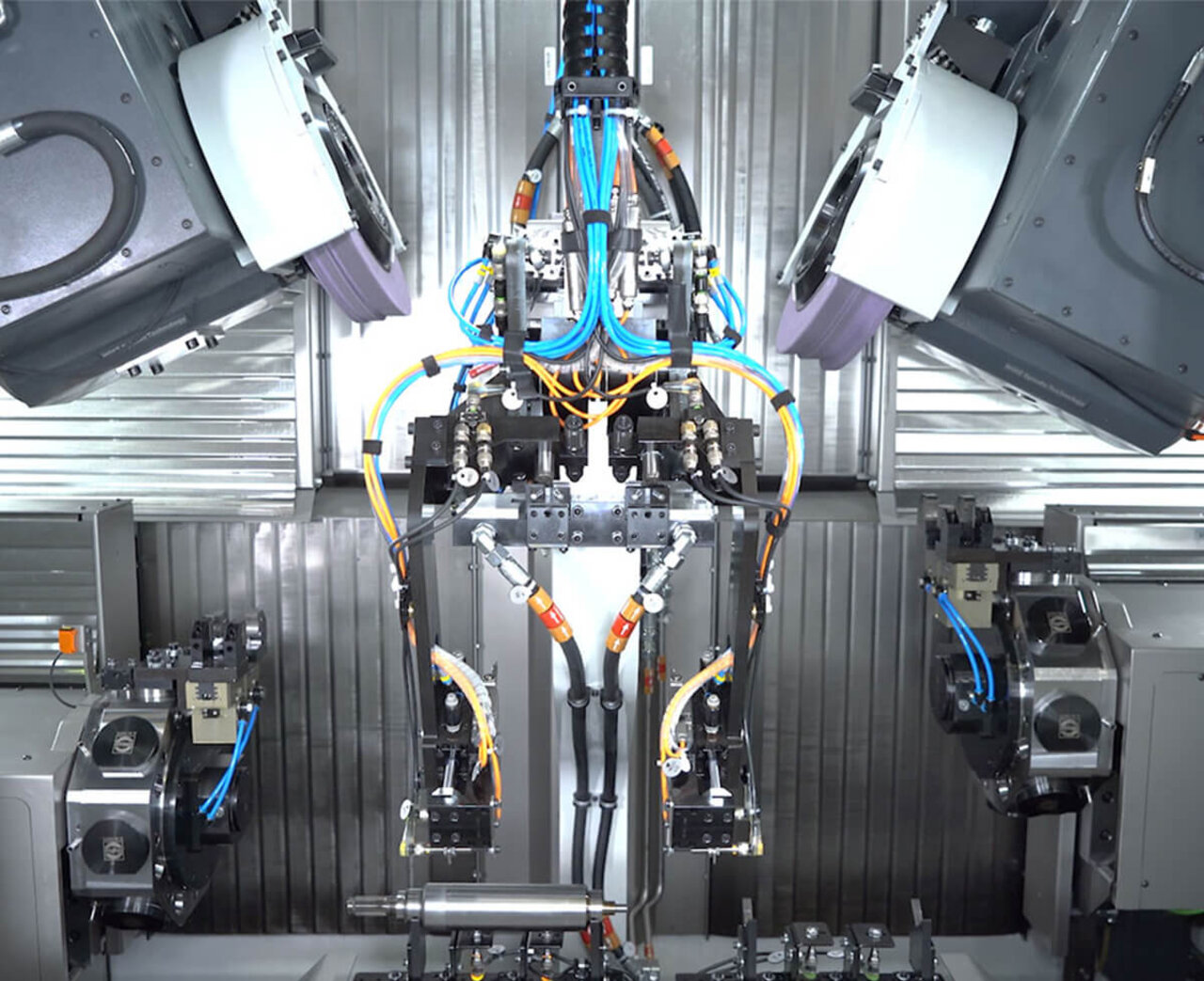

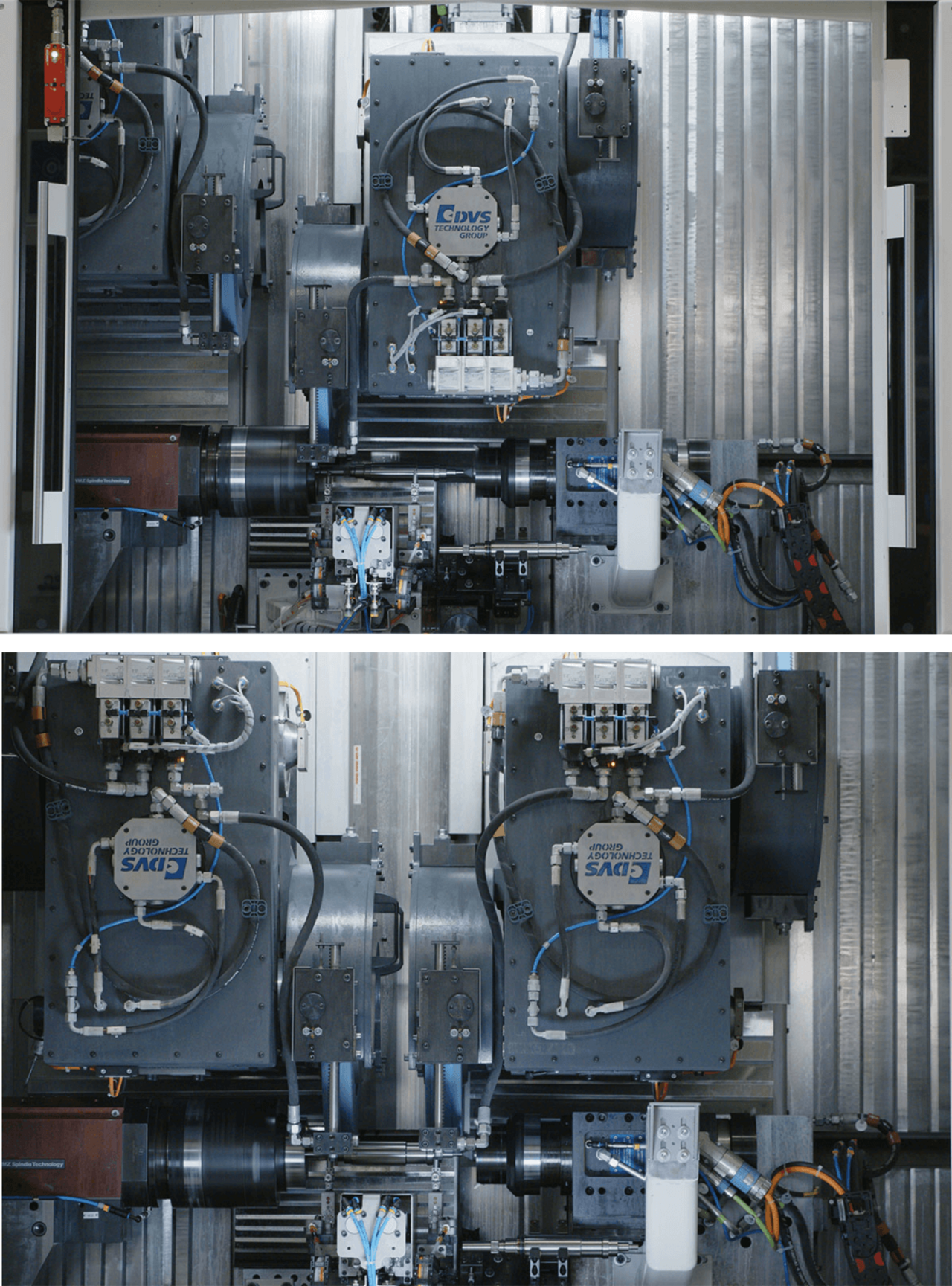

Die Simultanbearbeitung mit bis zu 4 Kreuzschlitten in einer Aufspannung reduziert drastisch die Rüst- und Taktzeiten bei höchsten Form- und Lagetoleranzen.

03

Individuelle Automatisierungskonzepte bieten einfache, pragmatische bis zu hochkomplexen Lösungen.

04

Das großzügige ergonomische Operation Panel mit 22'' hat nicht nur hervorragende haptische Eigenschaften. Es lässt sich auch ohne zusätzliche Displays intuitiv bedienen und individuell konfigurieren.

05

Der Buderus Multifunktionskopf und die stufenlos bis 225° schwenkbare NS-Achse erlauben die individuelle und flexible Integration unterschiedlicher Technologien.

Technische Spezifikation*

Daten für die einzelnen Maschinen:

235VH

235VM





Workpiece



Swing diameter [mm]:

340

340

Diameter max. [mm]:

250

80

Length [mm]:

up to 700mm

up to 450





Cross Slides



X-Axis Travel [mm] (upper cross slide):

500

500

X-Axis Travel [mm] (lower cross slide):

200

200

Y-Axis Travel [option WKZ]:

200mm

200mm

Z-Axis Travel [mm] (2 cross slides):

1260mm

500





Multifunction Head



Swiveling Range [°]:

-45 up to +225

-45 up to +225

Positioning Accuracy [°]:

0,003

0,003

Repetition Accuracy [”]:

<11

<11

Resolution [°]:

0,001

0,001





Workpiece Spindle C-Axis



Max. Rotation Speed [rpm]:

5.000

3500

Drive Capacity [kW]:

24

39

Drive Torque [Nm]:

50

160

Roundness Accuracy [μm]:

<1.5

<1.5





Connected Loads



Total Connected Load [kW]:

max. 100

max. 100

Air Pressure [bar]:

5 to 6

5 to 6





Dimensions/Weight



Width [mm]:

3600

3600

Depth [mm]:

2650

2650

Height [mm]:

2680

2680

Total Net Weight [kg]:

12.000

16.000

*Abweichende Werkstückgeometrien erfordern individuellere Maschinenausführungen. Aus diesem Grund dienen die hier genannten technischen Daten als Orientierung, können aber im Einzelfall von der Realität abweichen.
