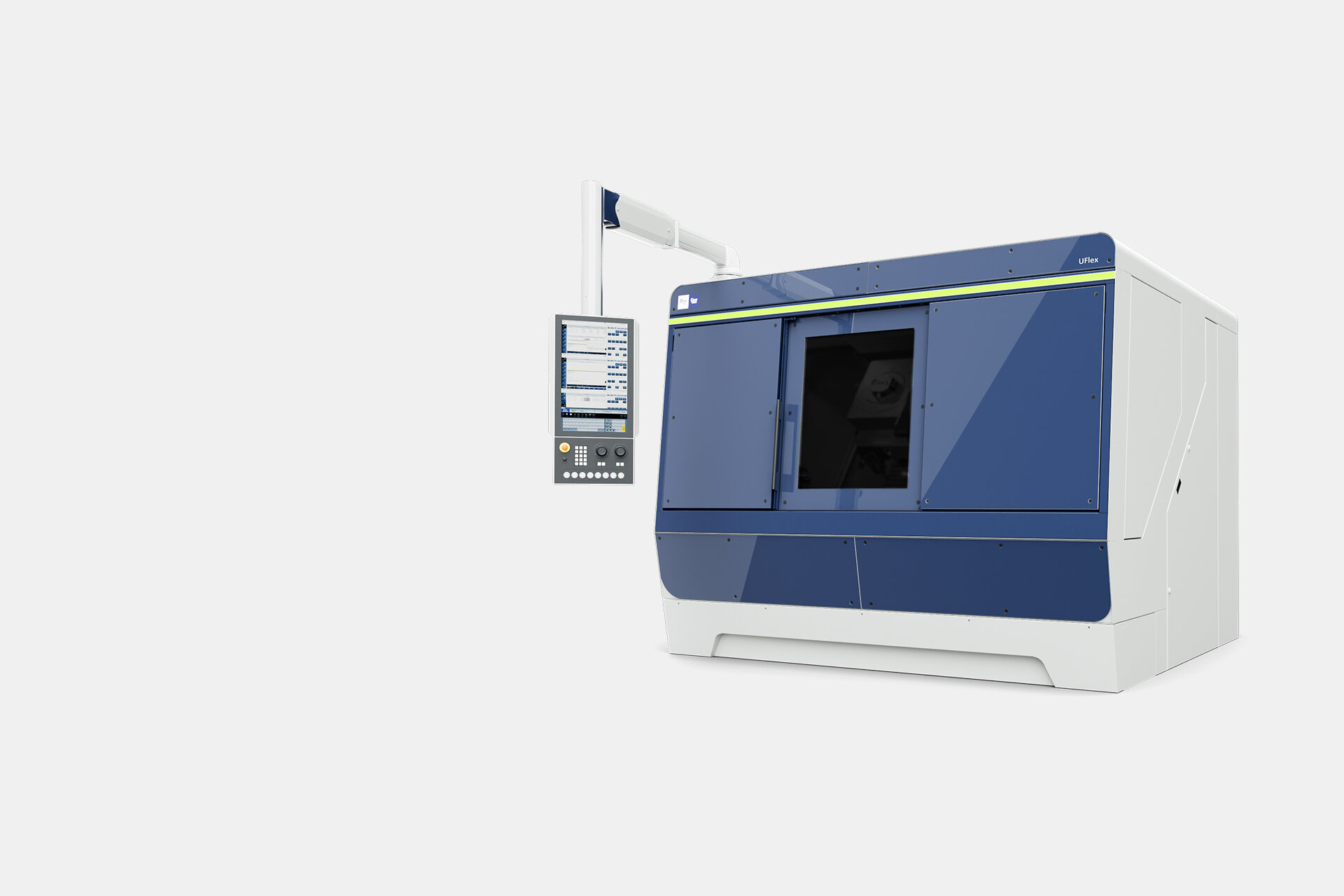

Die uFlex vereint die komplette Hartfeinbearbeitung in einer Maschine. Sie kombiniert Dreh-, Mess- und Schleifanwendungen für Außen- und Innenschleifen in einer Aufspannung. Durch diese Kombinationsmöglichkeiten lassen sich Rüstzeiten minimieren.

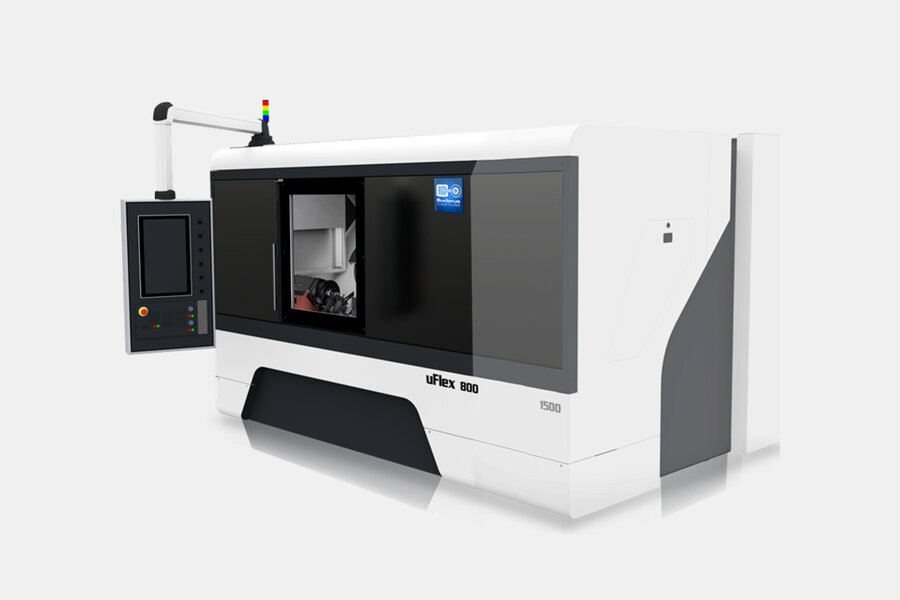

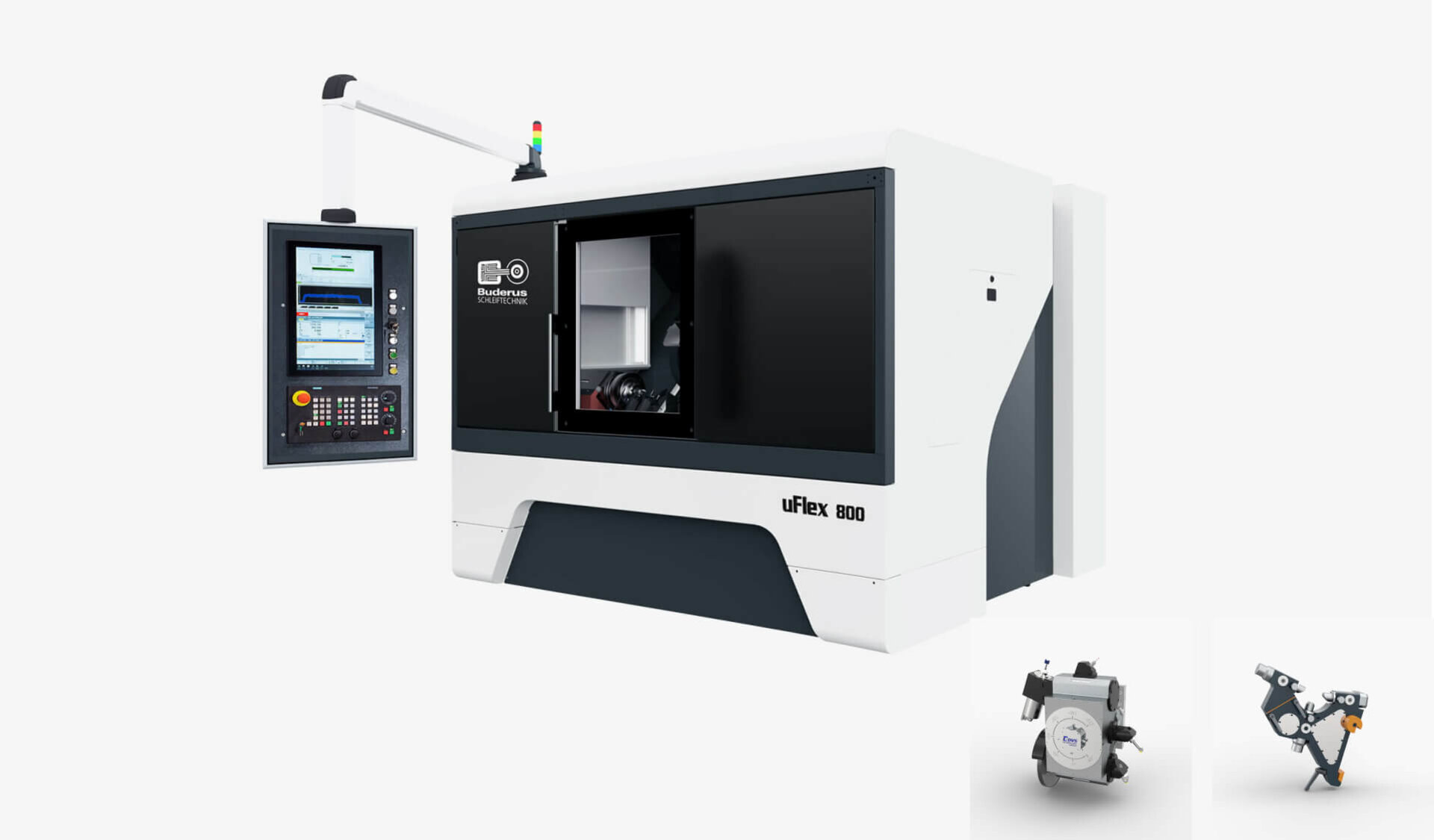

Als kompaktes Hart-/Fein-Bearbeitungszentrum in Schrägbettbauweise verfügt die Buderus uFlex über einen Kreuzschlitten im oberen Bereich. Sie kann standardmäßig mit einem schwenkbaren Multifunktionsrevolver als auch Einzelspindeln ausgestattet werden.

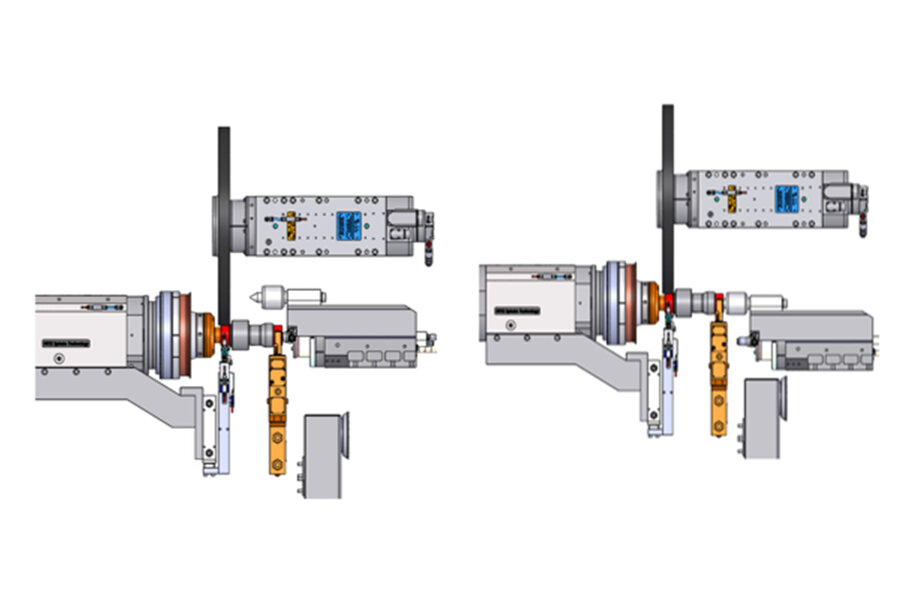

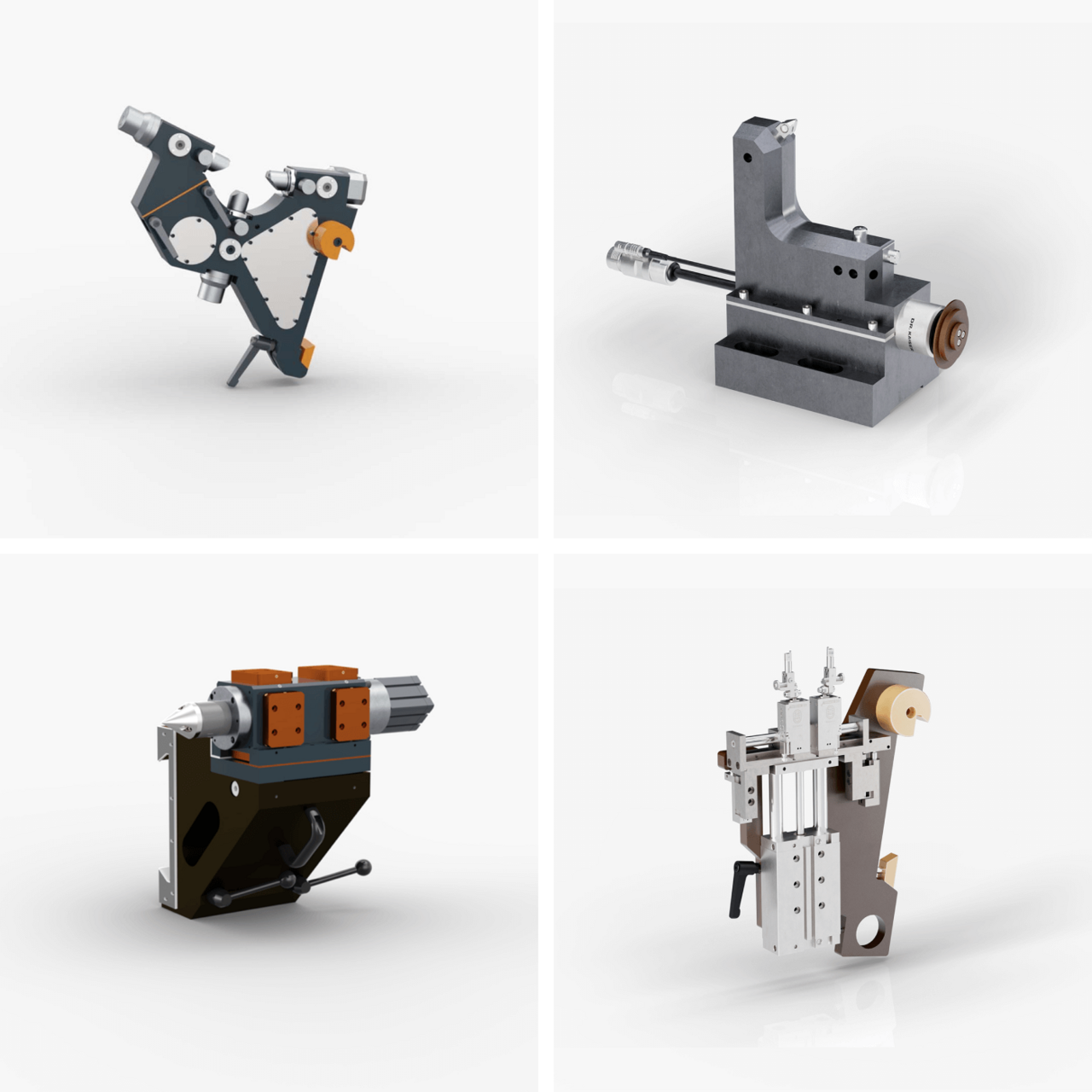

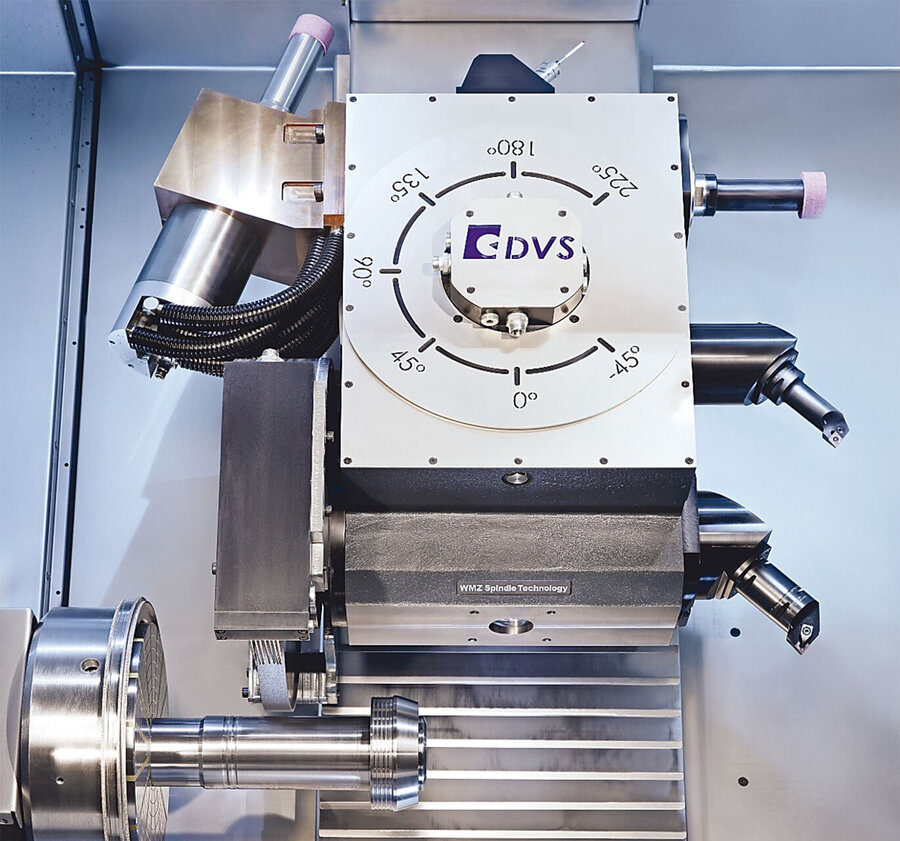

Der Multifunktionskopf kann bedarfsgerecht mit verschiedenen Werkzeugen und Messgeräten bestückt werden.

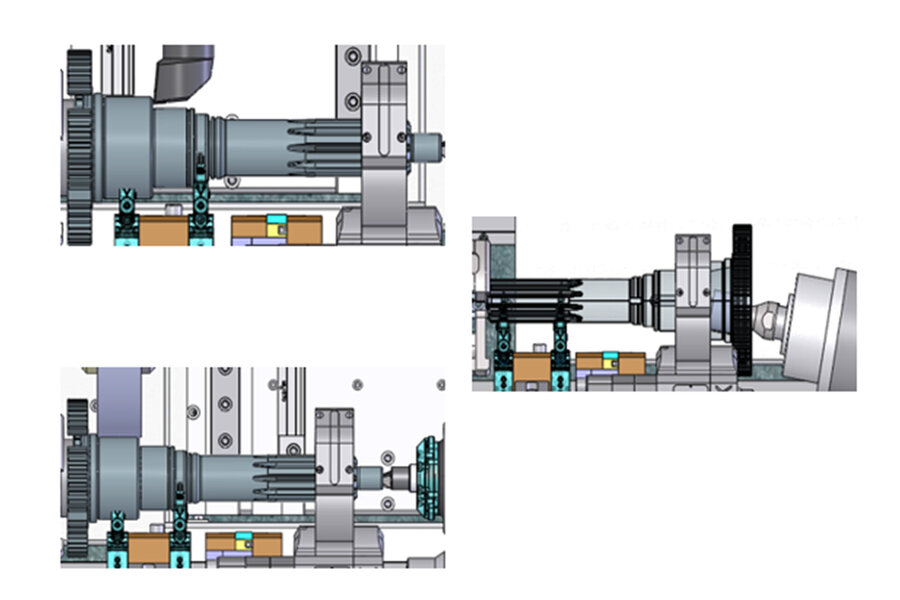

Im unteren linken Bereich der Maschine befindet sich eine Werkstückspindel. Ein in Z-Richtung manuell justierbarer Reitstock ist ihr gegenüber angeordnet.
Zur Beladung der Maschine steht eine ganze Reihe von Möglichkeiten zur Verfügung:
- Handbeladung
- Roboterzelle
- DVS Wellenautomation
- Ovalband
- Highway-Anbindung
Highlights

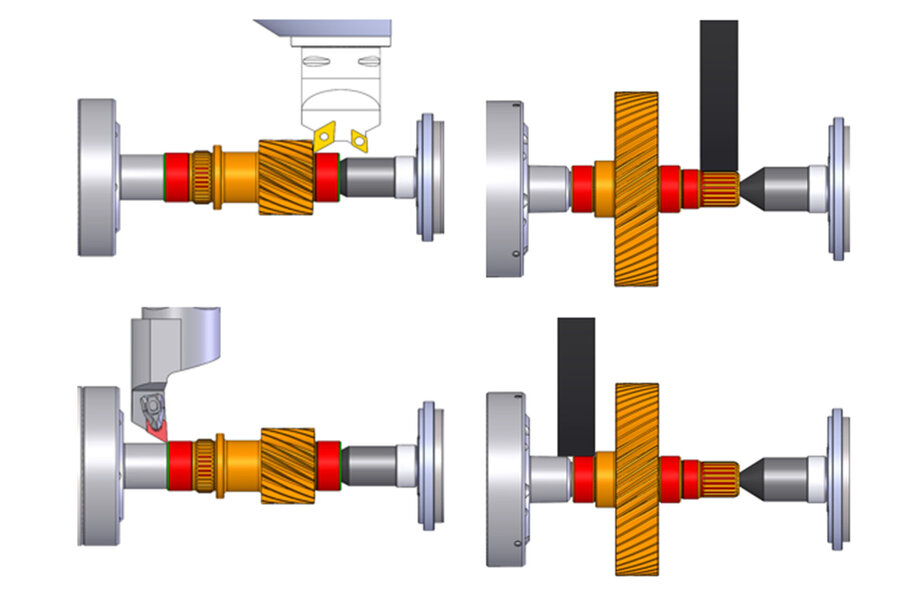

Kombination aus Hartdrehen und Schleifen in einer Maschine

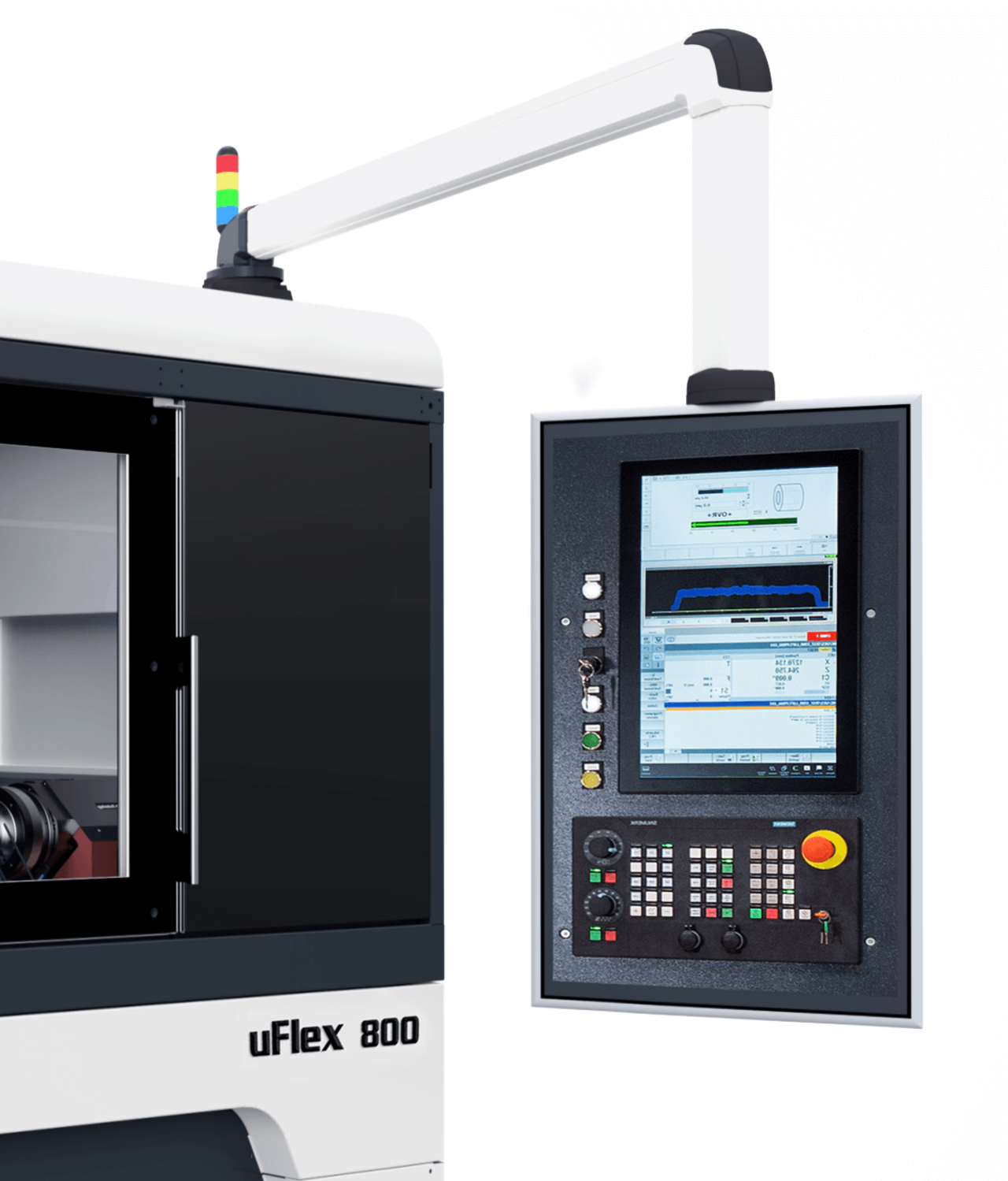

Einfache Inbetriebnahme und Bedienung
Kompaktes und modernes Maschinendesign

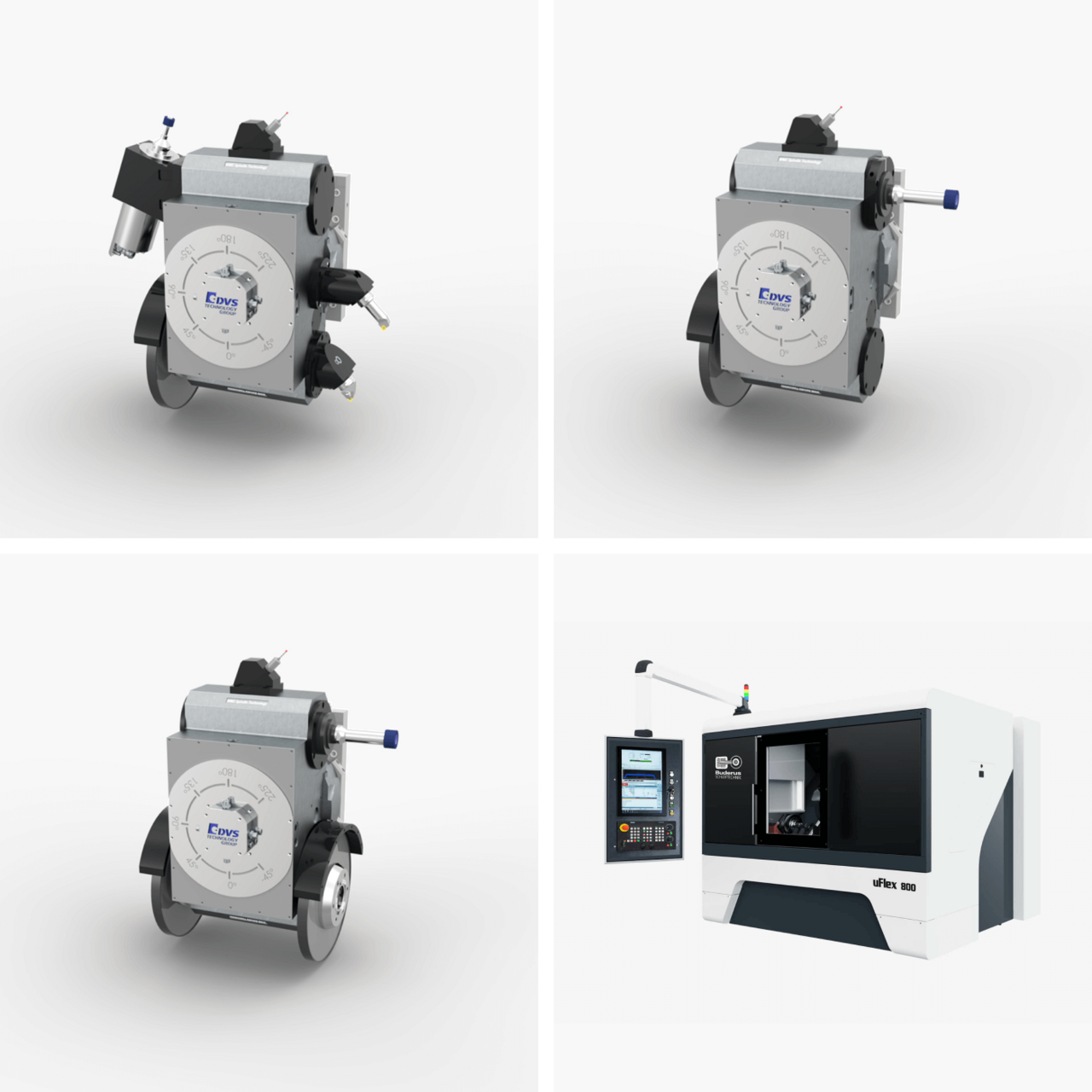

Der Buderus Multifunktionskopf und die stufenlos bis 270° schwenkbare NS-Achse erlauben die individuelle und flexible Integration unterschiedlicher Technologien.
|
uFlex 800 |
uFlex 1500 |
|
|
WERKSTÜCK |
||
|
Werkstückdurchmesser max. in mm: |
350 mm |
350 mm |
|
Werkstücklänge max. in mm: |
650 mm |
1000 mm |
|
KREUZSCHLITTEN |
||
|
Kreuzschlitten X-Achse Verfahrweg (mm): |
500 |
500 |
|
Kreuzschlitten Z-Achse Verfahrweg (mm): |
800 |
1500 |
|
MULTIFUNKTIONSKOPF |
||
|
Schwenkbereich (°) |
von -45 ° bis 225 ° |
von -45 ° bis 225 ° |
|
Positioniergenauigkeit (°) |
0,003 |
0,003 |
|
Wiederholgenauigkeit (´´) |
< 11 |
< 11 |
|
Auflösung (°) |
0,001 |
0,001 |
|
Anschlusswert der Maschine: |
40-60 kW |
40-60 kW |
|
Gewicht der Maschine: |
7.000 kg |
10.000 kg |
|
|
|
Daten für die einzelnen Maschinen: |
uFlex 800 |
uFlex 1500 |
|
Swiveling Range [°]: |
- 45 up to + 225 |
- 45 up to + 225 |
|
Positioning Accuracy [°]: |
0,001 |
0,001 |
|
Repetition Accuracy [”]: |
< 3.6 |
< 3.6 |
|
Resolution [°]: |
0,001 |
0,001 |
*Abweichende Werkstückgeometrien erfordern individuellere Maschinenausführungen. Aus diesem Grund dienen die hier genannten technischen Daten als Orientierung, können aber im Einzelfall von der Realität abweichen.
