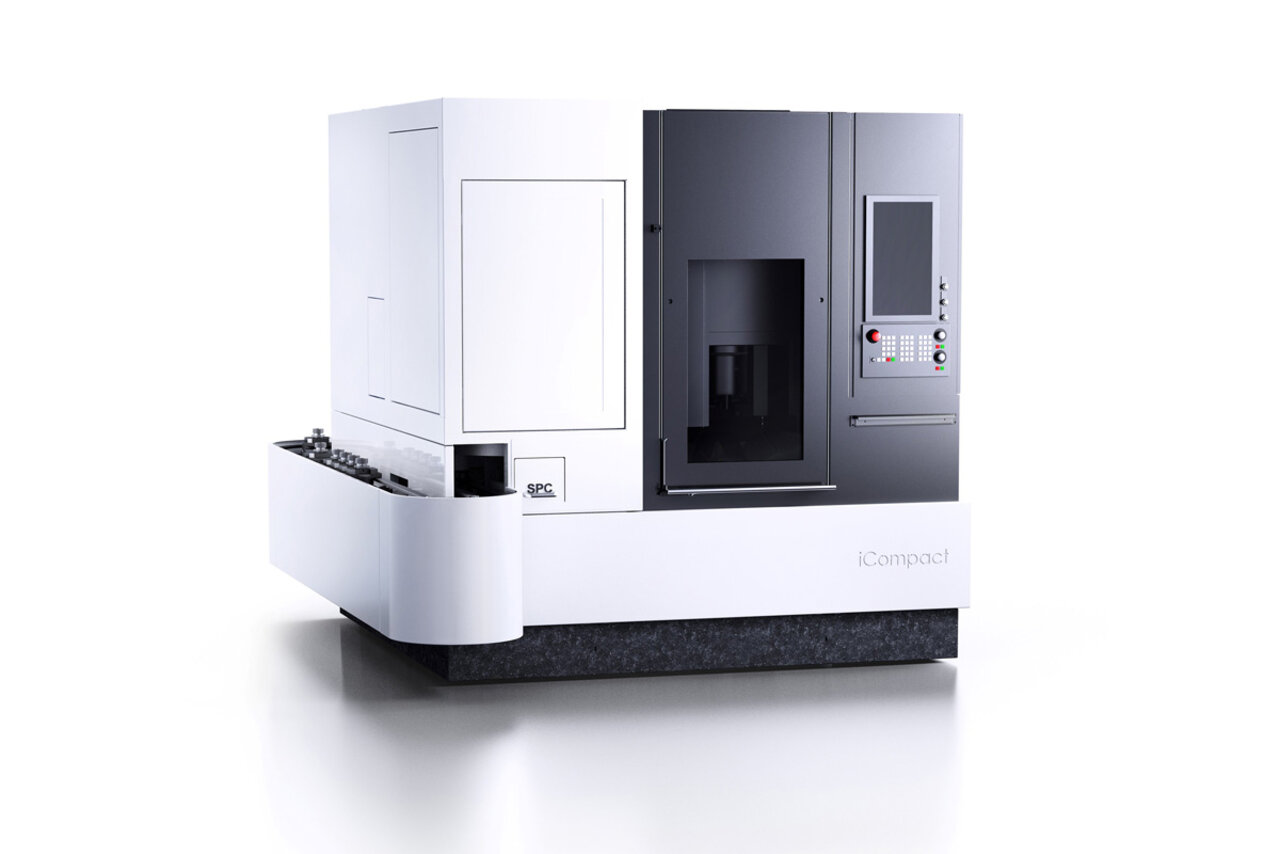

Maximale Präzision auf minimaler Stellfläche – die iCompact ist die ideale Lösung für Unternehmen, die höchste Flexibilität und Effizienz in der Hartfeinbearbeitung suchen. Als kompaktes Hart-/Fein-Bearbeitungszentrum in Vertikalbauweise vereint sie verschiedene Bearbeitungstechnologien in einer Maschine und reduziert so Rüstzeiten, Produktionskosten und Platzbedarf.
Dank ihres modularen Aufbaus lässt sich die iCompact optimal an individuelle Anforderungen anpassen:
- Kombinierte Bearbeitungsprozesse: Innen- und Außenschleifen, Hartdrehen, Honen und messen in einer Maschine für kürzere Prozesszeiten.
- Integrierte Automatisierung: Vom integrierten Transportband über Roboterzellen bis zur Highway-Anbindung – für maximale Produktivität.
- Effiziente Materialhandhabung: Reduzierte Kühlmittelverschleppung durch entkoppelten Automatisierungsbereich.
- Investitionssicherheit: Modular erweiterbar und flexibel konfigurierbar für zukünftige Anforderungen.
Ob Kleinserie oder Großproduktion – die iCompact bietet Ihnen höchste Qualität bei geringsten Stückkosten. Mit ihrer innovativen Bauweise, intuitiven Bedienbarkeit und flexiblen Automationslösungen setzt sie neue Maßstäbe in der Hartfeinbearbeitung.
Steigern Sie Ihre Effizienz und sichern Sie sich Ihren Wettbewerbsvorteil mit der iCompact!
Highlights
Schnelle Inbetriebnahme – Plug-and-Play- durch die integrierte Kühlmittelanlage und Absaugung. Für eine reibungslose Integration in die Produktion.
Kompakte Hochleistungsmaschine – Vertikale Bauweise mit platzsparendem Design maximiert die Produktivität auf minimaler Stellfläche.

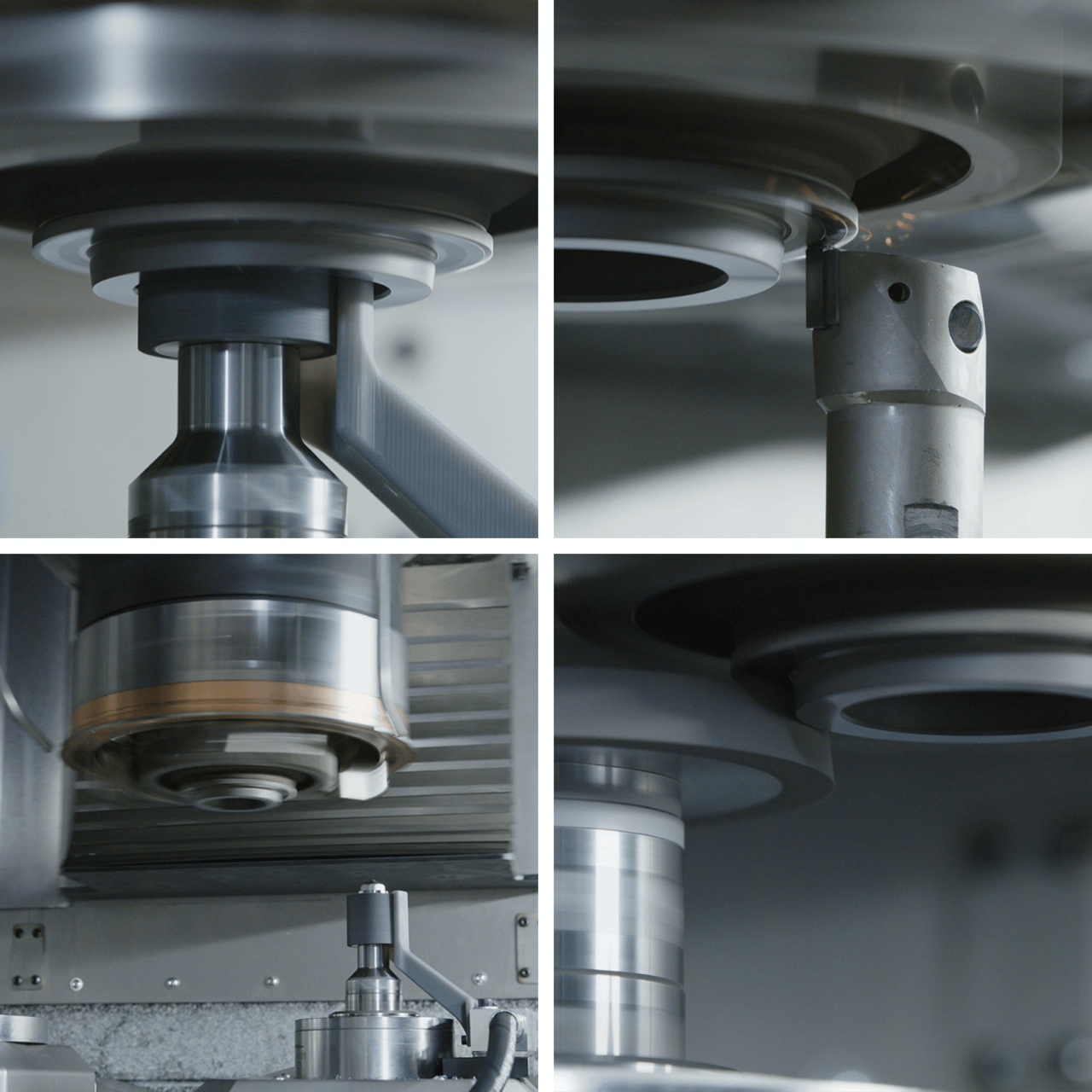

Multifunktionale Bearbeitungsprozesse – Innen- und Außenschleifen, Hartdrehen und Honen in einer Maschine für maximale Prozessintegration.

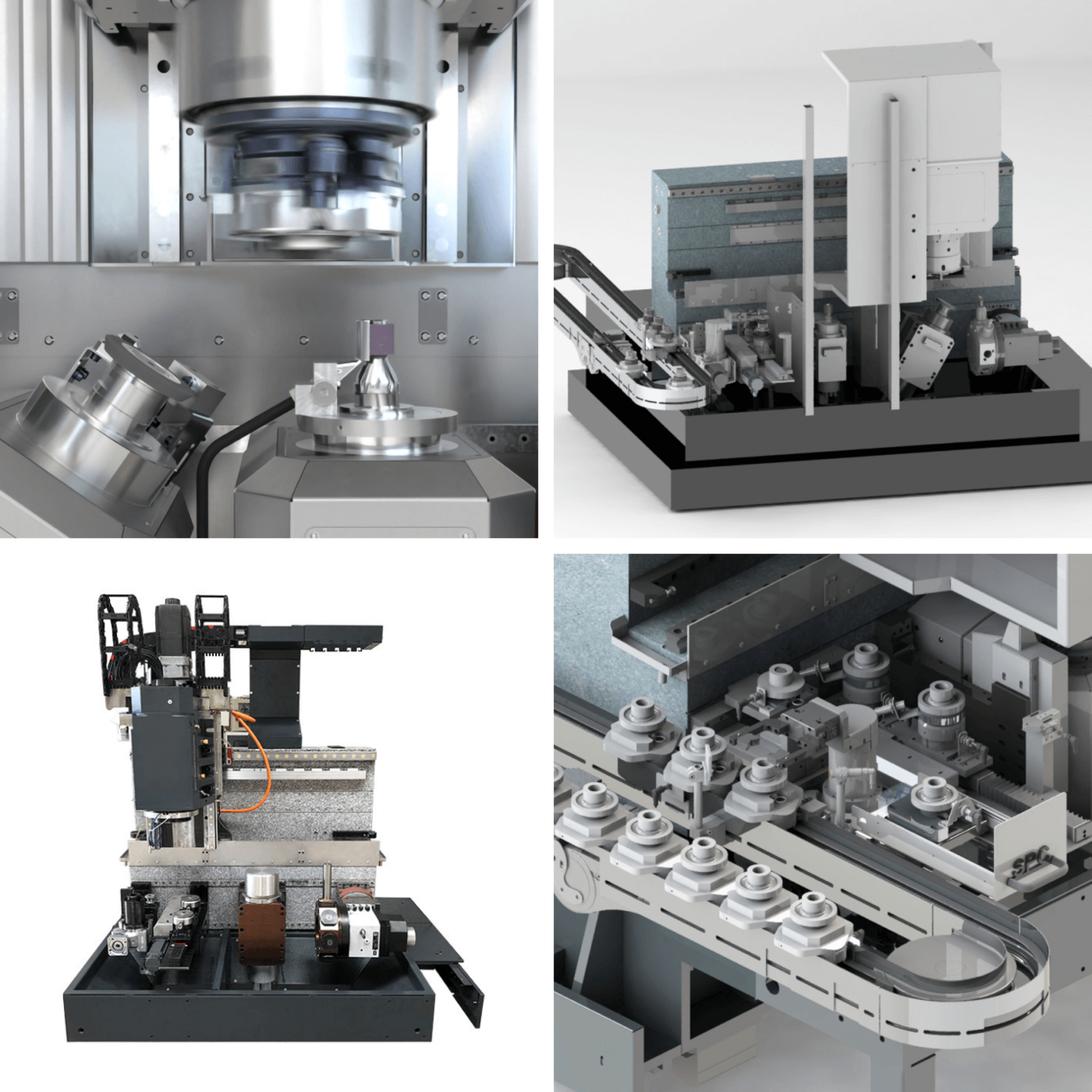

Flexible Automatisierung – Standardmäßig integriertes Transportband. Optional Roboterzellen, Ladeportale oder Highway-Anbindung möglich.
Hohe Prozessstabilität – Maschinenbett aus Naturgranit bietet beste Schwingungsdämpfung, thermische Stabilität und höchste Präzision.

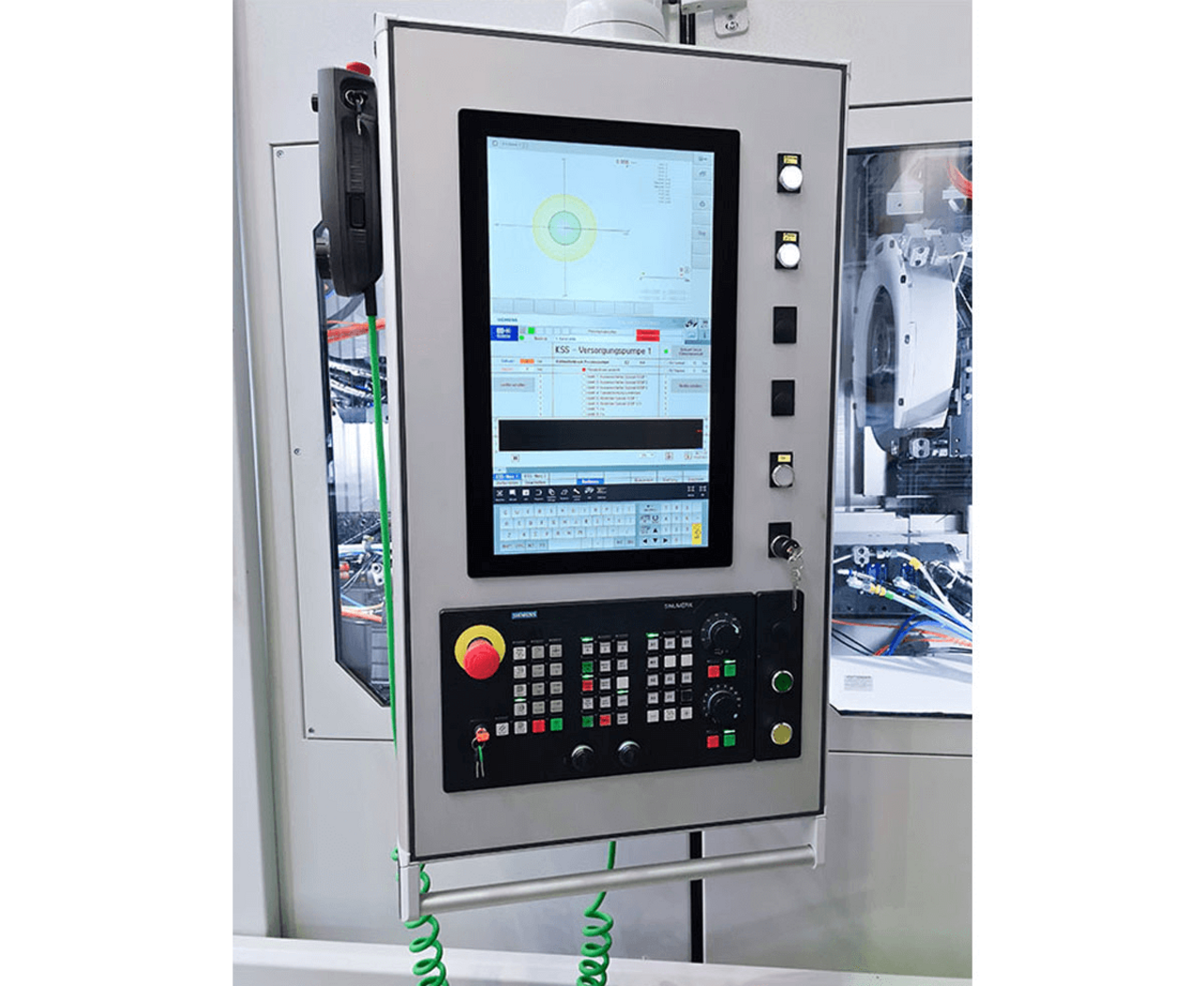

Intuitive Steuerung – 22‘‘-Multitouch-Display mit Siemens-Technologie für eine benutzerfreundliche und individuell anpassbare Bedienung.
Effiziente Kühlmittelverwaltung – Voneinander entkoppelte Bearbeitungs- und Automatisierungsbereich minimiert Kühlmittelverschleppung und sorgt für saubere Prozesse.
Nachhaltige Produktion – DVS CLEANTEC® reduziert Emissionen und optimiert Energieverbrauch für eine umweltfreundliche Fertigung.
|
Maschinentyp: |
iCompact 1-2 |
iCompact 1-3 |
|
Swing diameter [mm]: |
340 |
340 |
|
Diameter max. [mm]: |
150 |
150 |
|
Length [mm]: |
100 |
100 |
|
X-axis travel [mm]: |
710 |
940 |
|
Y-axis travel [option WKZ]: |
25-75 |
25-75 |
|
Z-axis travel [mm]: |
290 |
290 |
|
Main spindle: 40%/100% ED [KW]: |
17/15 |
17/15 |
|
Main spindle: 40%/100% ED [Nm]: |
130/98 |
130/98 |
|
Main spindle: Rotation speed max. [rpm]: |
4.500 |
4.500 |
*Abweichende Werkstückgeometrien erfordern individuellere Maschinenausführungen. Aus diesem Grund dienen die hier genannten technischen Daten als Orientierung, können aber im Einzelfall von der Realität abweichen.
