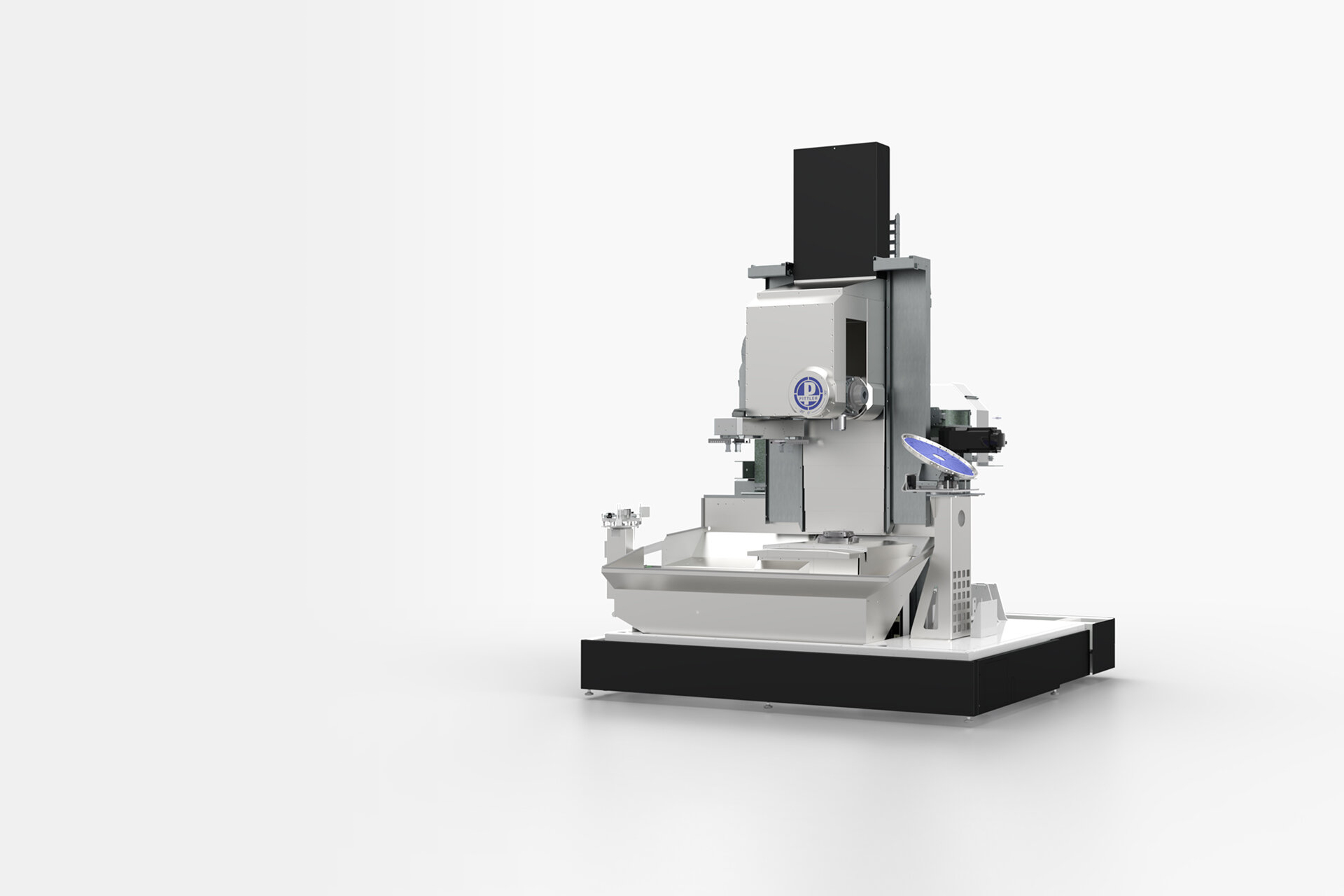

SkiveLine –<br>das kompakte Multitalent
Unsere Maschinen

SkiveLine –
das kompakte Multitalent

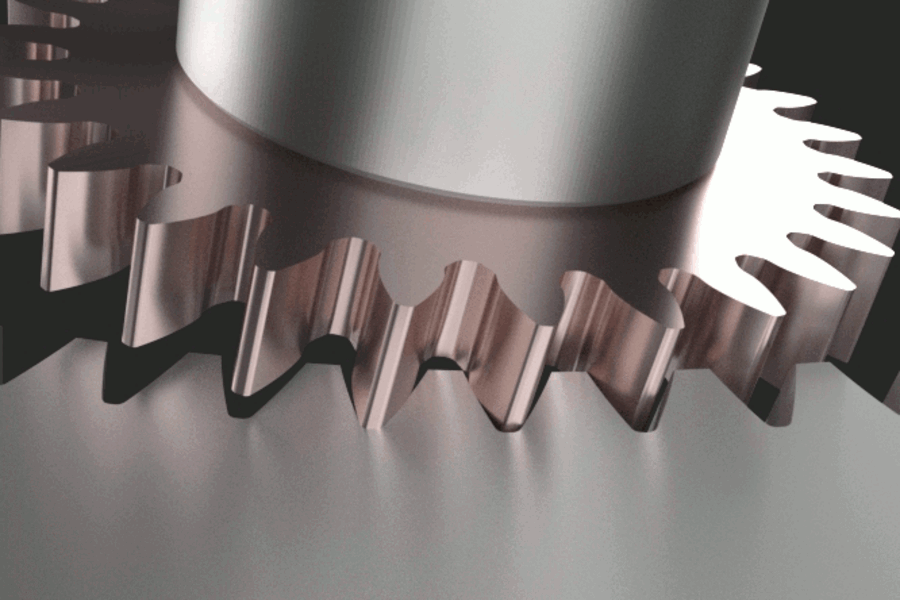

Modernes Dreh-Fräszentrum mit flexiblem Multifunktionskopf, Werkzeugmagazin und Y-Achse. Original PITTLER SKIVING.

Dieses Maschinenkonzept beinhaltet einen Multifunktionskopf und eine Y-Achse, was eine effiziente und flexible Herstellung Ihrer Werkstücke ermöglicht.

Ein optionaler, am Kreuzschlitten befestigter Schwenklader und ein Werkstück-Shuttle, das zwischen Automation und Arbeitsraum verfährt, sorgen für eine automatische, schnelle Be- und Entladung.

Eine weitere Option ist die Be- und Entladung des Werkstück-Shuttles, die durch eine Automatisierungseinheit außerhalb der Maschine gesteuert wird.

Der Arbeitsraum besitzt eine Verkleidung mit einer manuell zu betätigenden Arbeitsraumtür inklusive großer Sicherheitsscheibe – dadurch wird Ihr Mitarbeiter, der die Maschine bedient, optimal geschützt.

Sie haben weitere, spezifischere Fragen zur SkiveLine oder zum PITTLER MaschinenprogrammSprechen Sie uns an, damit wir gemeinsam mit Ihnen die für Sie passende Lösung finden.

Highlights

01

6-Achsen – komplette Innen- und Außenbearbeitung:

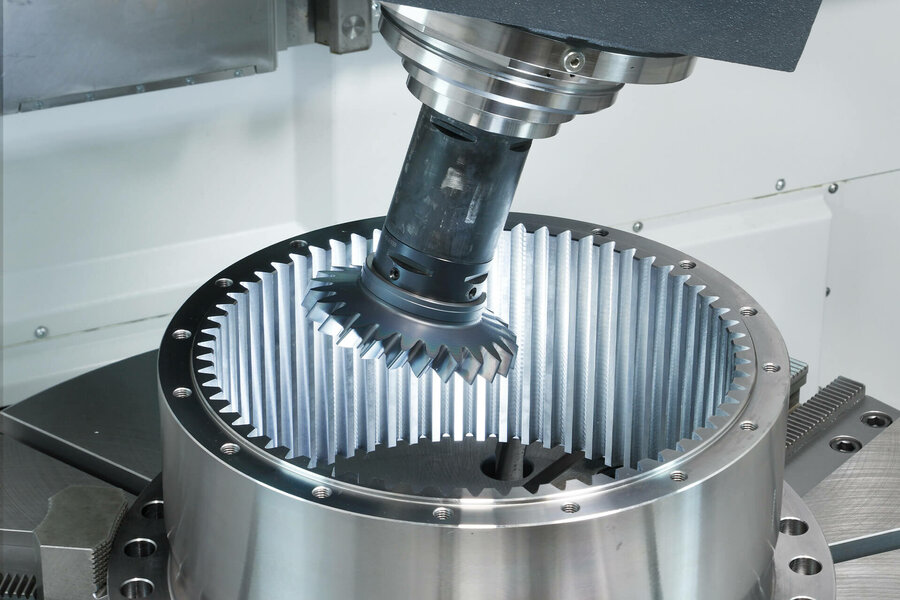

Drehen, Fräsen, Bohren, Wälzschälen, Entgraten, Messen, Anspitzen, Hinterlegen, Schlagverzahnen

02

Flexible Automation: Kran- oder Handbeladung, Roboterbeladung, optional Shuttlebeladung und PITTLER Automationszelle

03

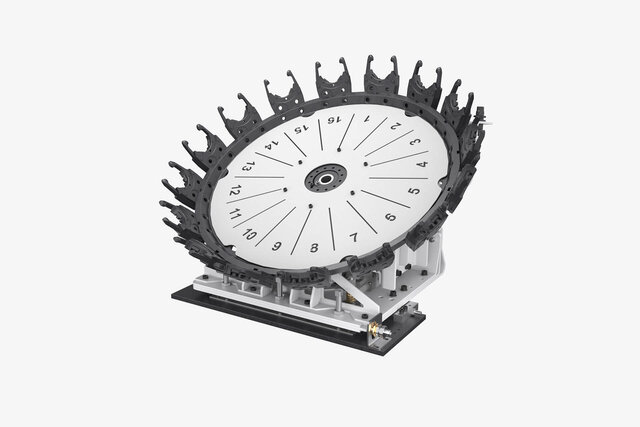

Automatischer Werkzeugwechsel durch 16-fach Tellermagazin

04

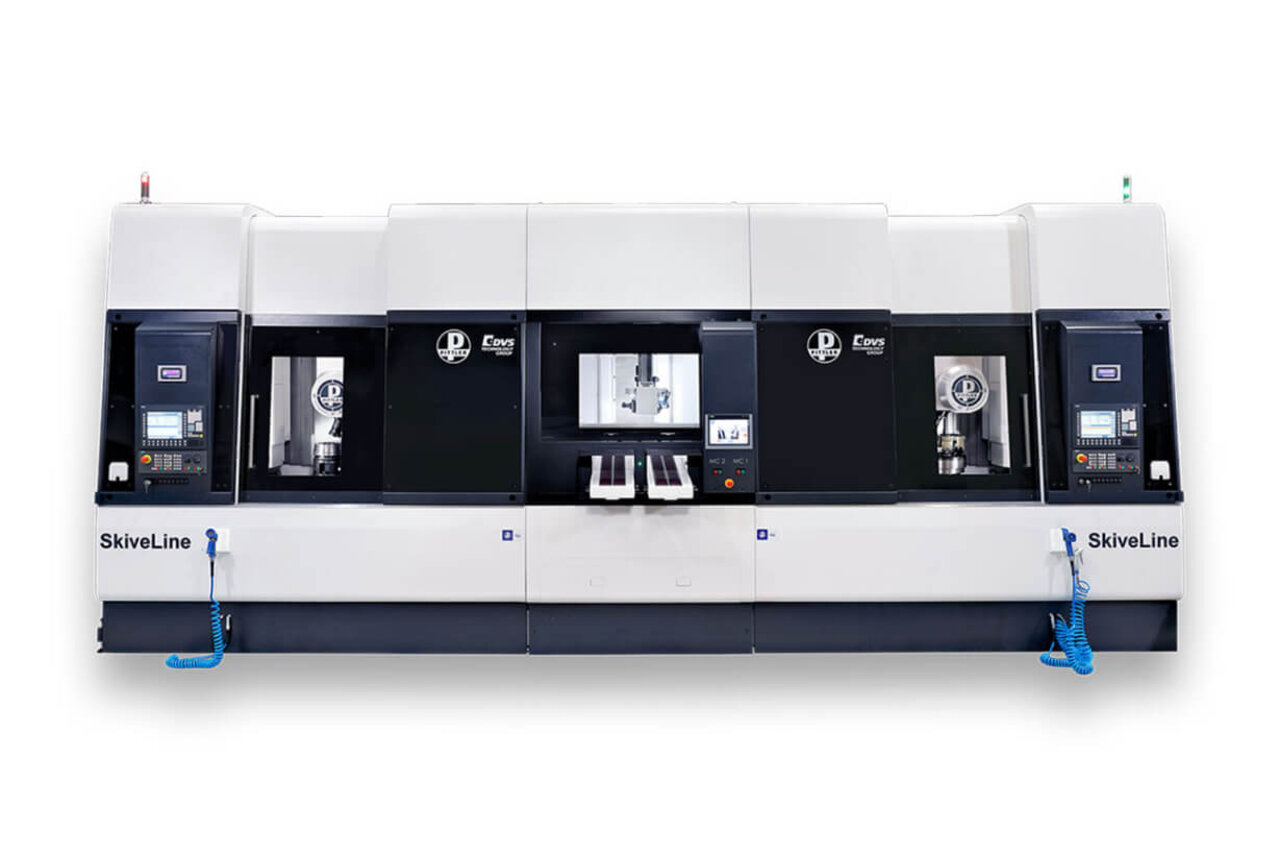

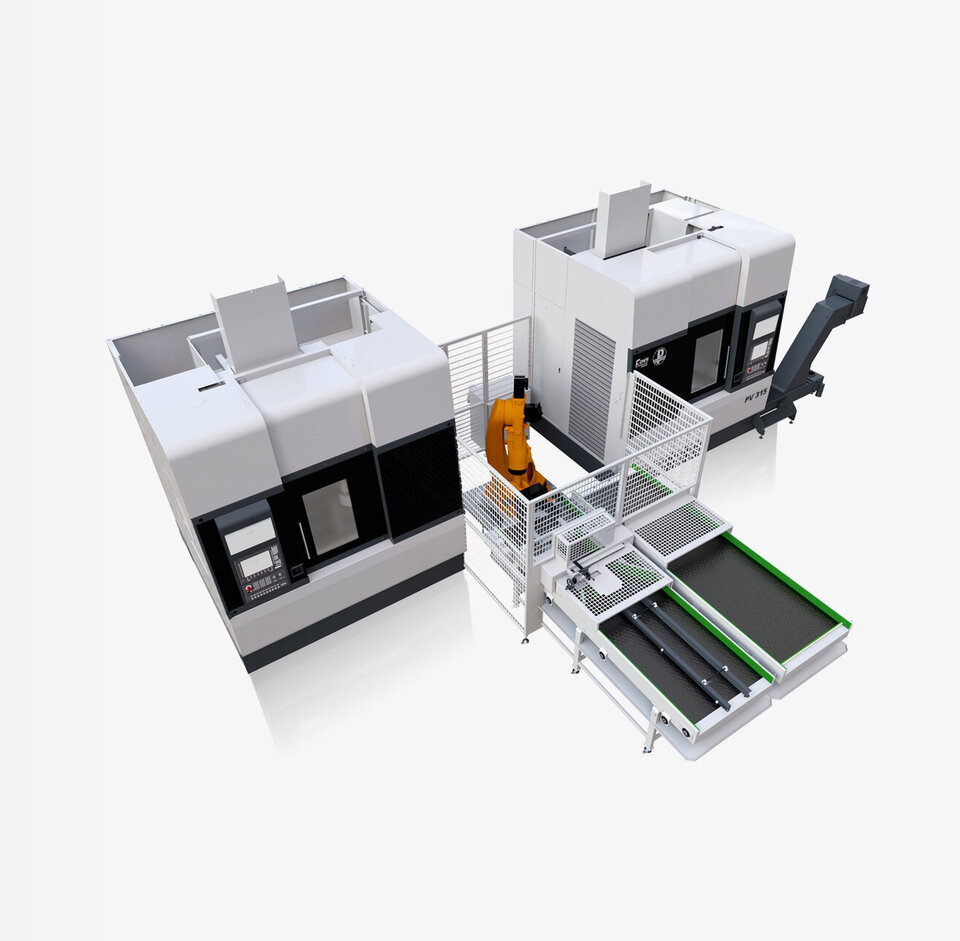

Folgebearbeitung --> Maschinen Pärchen

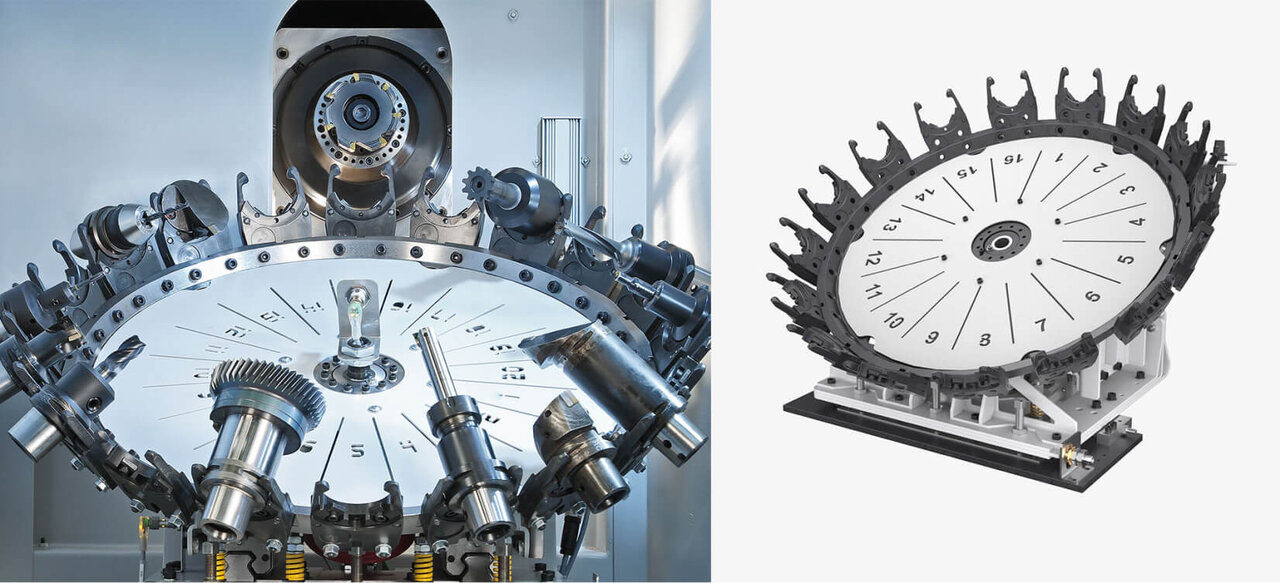

Automatischer Werkzeugwechsel

  • Durch 16-fach Tellermagazin: Werkzeugwechsel in 12 sec.​
  • Werkzeugsystem: Capto C6, C8 oder HSK 63

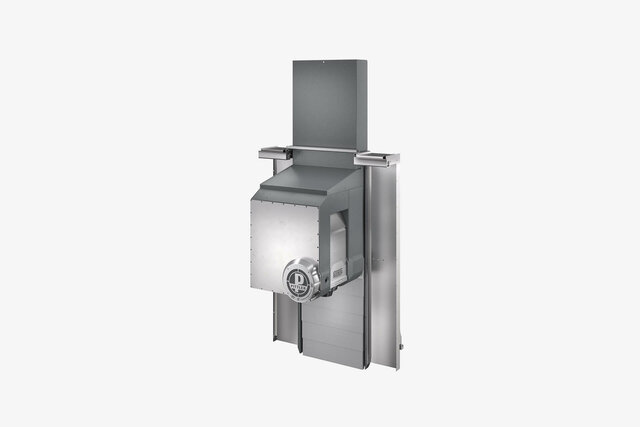

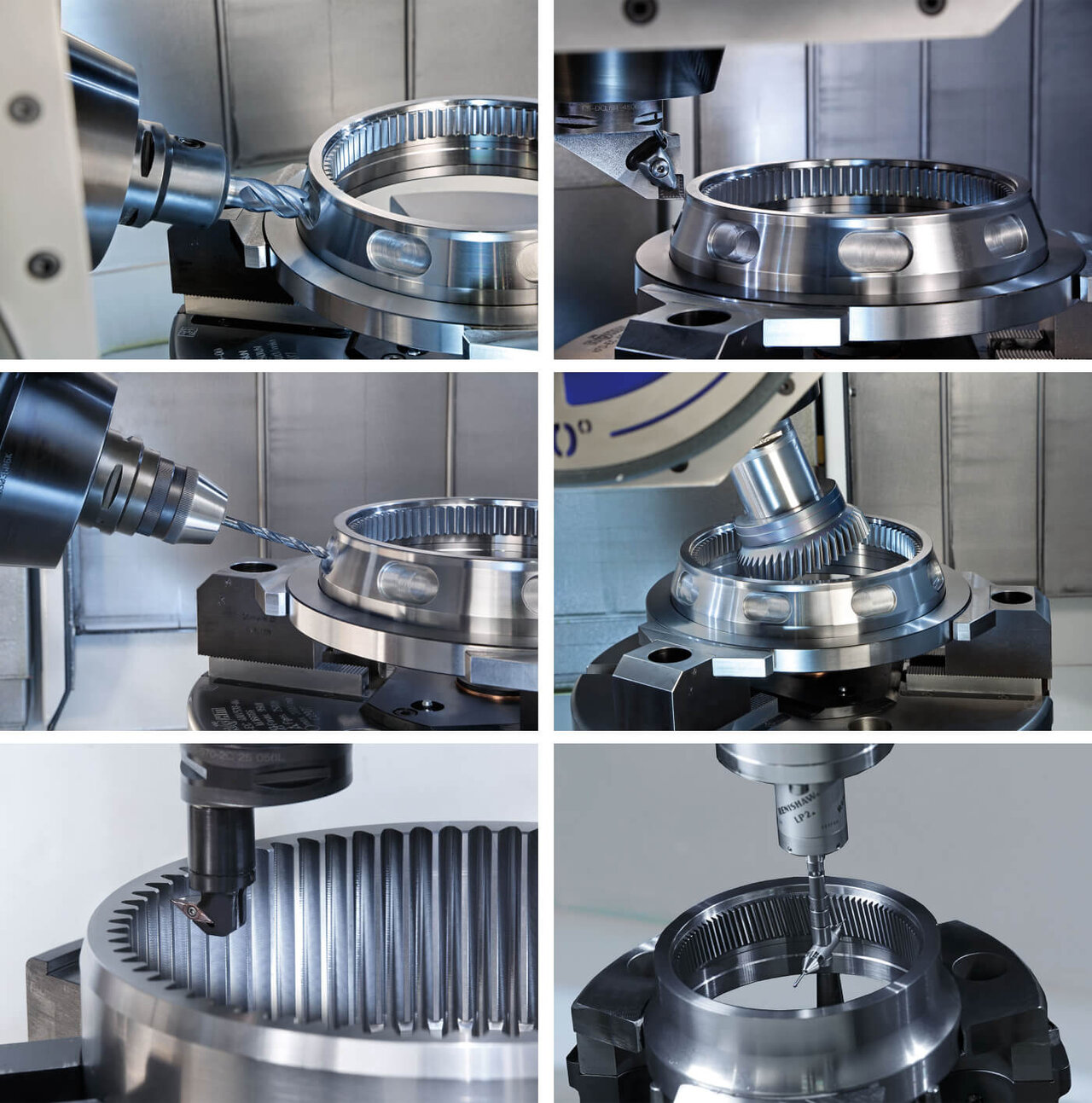

  • Multifunktionskopf​

  • 6-Achsen – komplette Innen- und Außenbearbeitung
  • Drehen, Fräsen, Bohren, Wälzschälen, Entgraten, Messen, Anspitzen, Hinterlegen, Schlagverzahnen
  • Multifunktionskopf mit B-Achse und C3-Achse

  • Flexible Automation

  • Kran- oder Handbeladung, Roboterbeladung, optional Shuttlebeladung und PITTLER Automationszelle.
  • Werkstückwechsel in 9 Sek.​

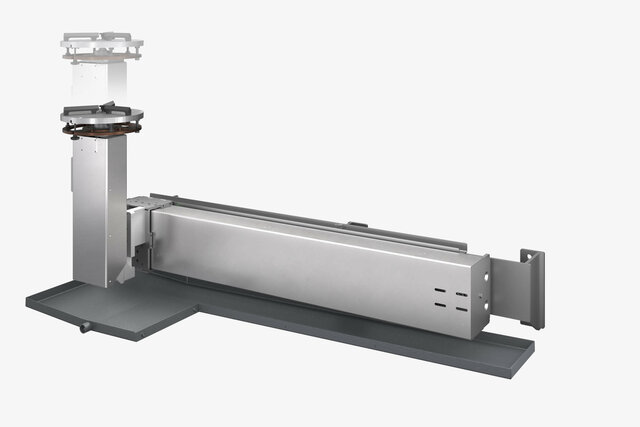

  • Be.- und Entladeshuttle in Kombination mit Schwenklader am Kreuzschlitten

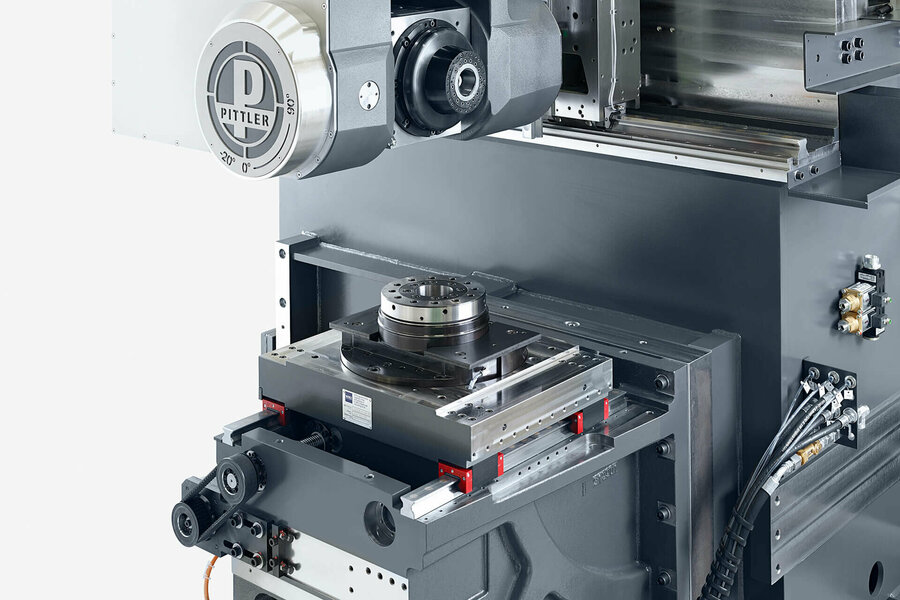

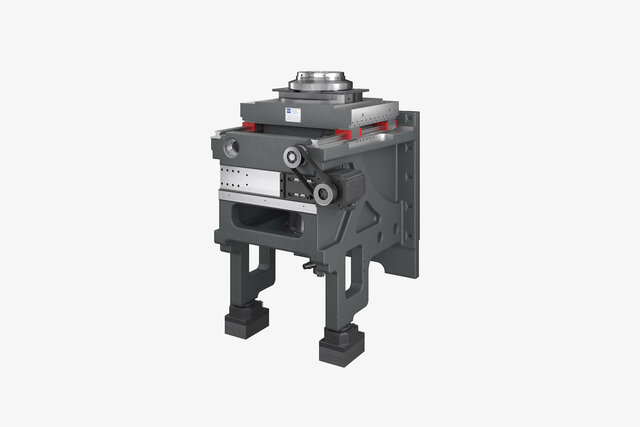

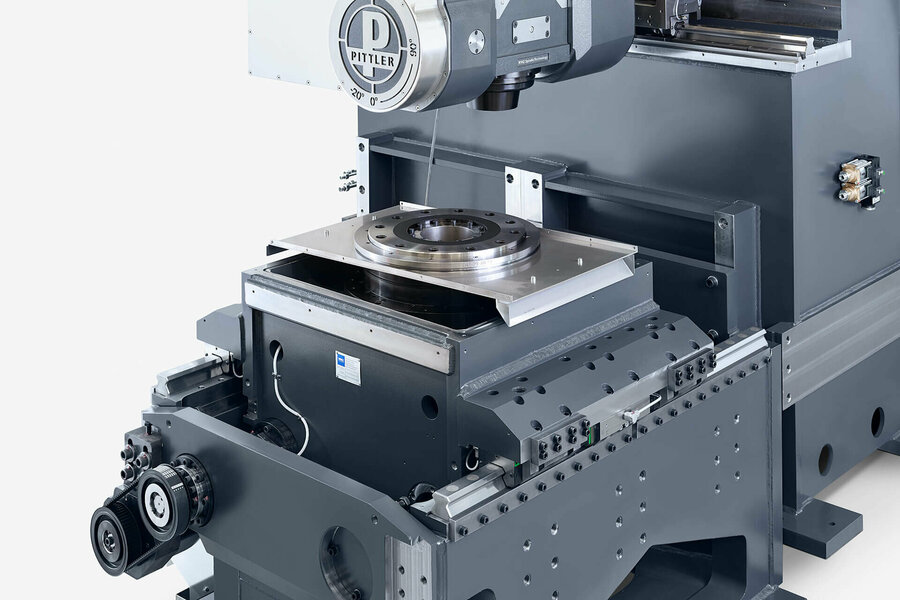

  • Spindelkasten

  • Spindelkasten mit Y-Achse​
  • max. 400mm Hub, Linearmesssystem​
  • Option: Hydraulische Klemmung
  • Verschiedene Spindeloptionen mit bis zu 7.000 U/min oder einem Drehmoment von bis zu max. 2.500 N/m

  • Bedienerfreundlich

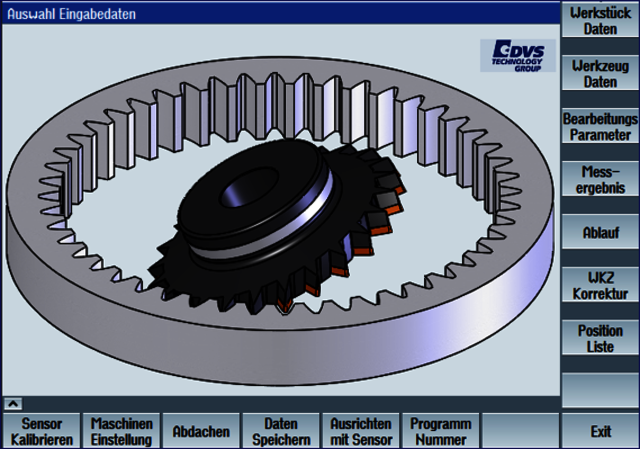

  • Bedienerfreundliche Eingabemasken
  • Option: Zusatzbildschirm / Monitor

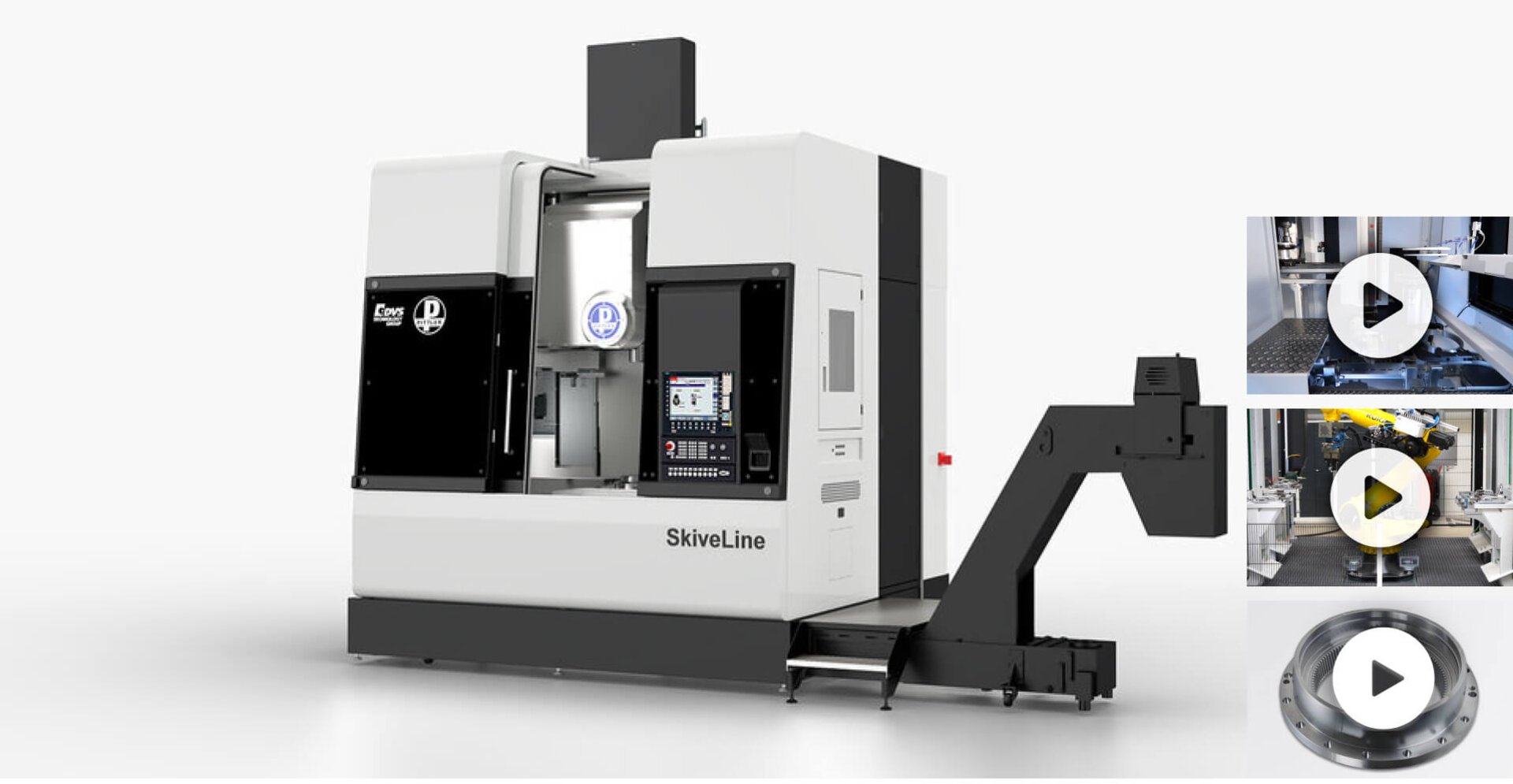

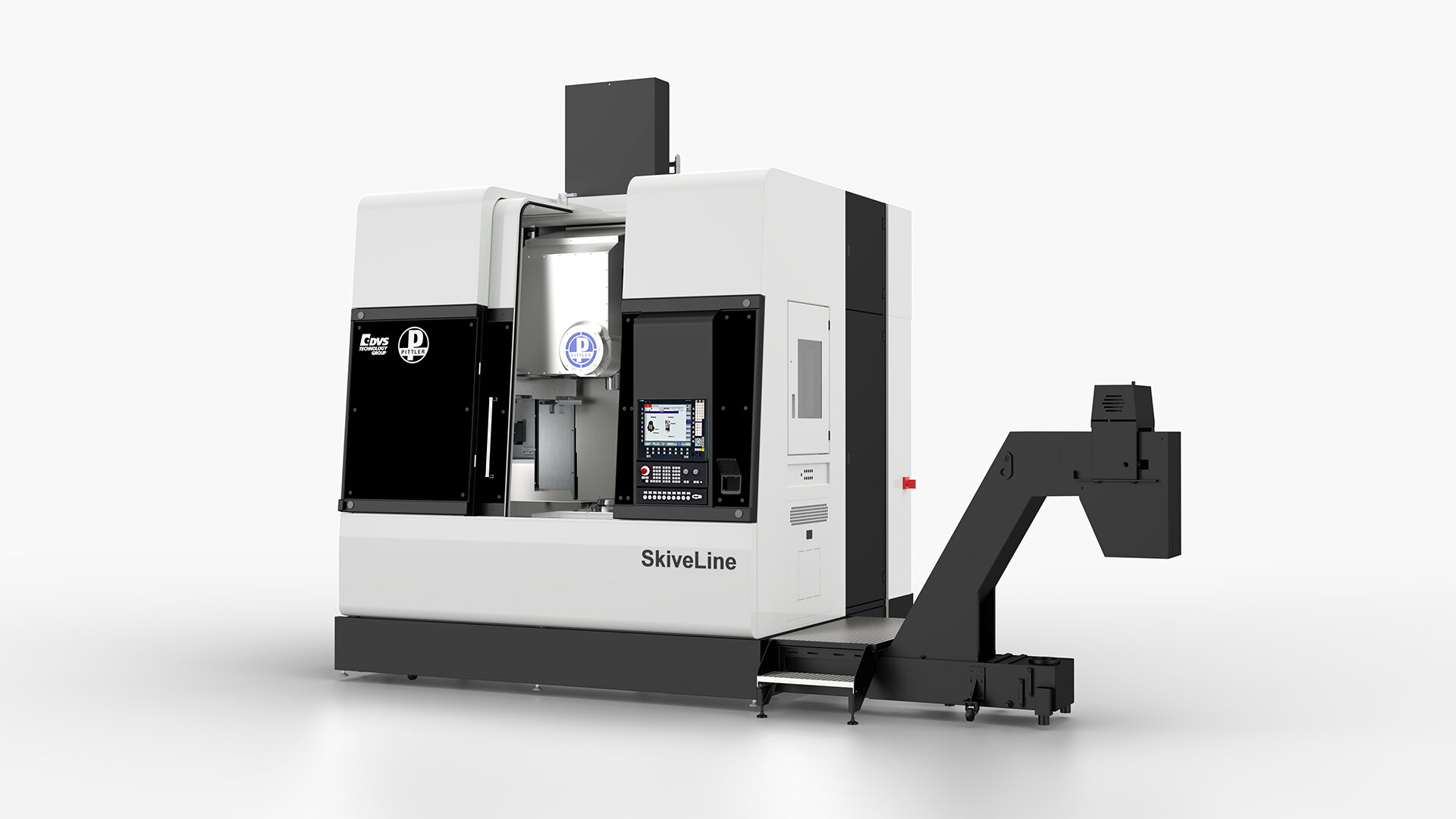

  • Pittler SkiveLine: Front
    Video: Effizient verzahnt. Komplett bearbeitet
    Video: Synergetische Prozessoptimierung mit Pittler und rbc robotics
    Pittler SkiveLine: Front
    Video: Lassen Sie sich inspirieren

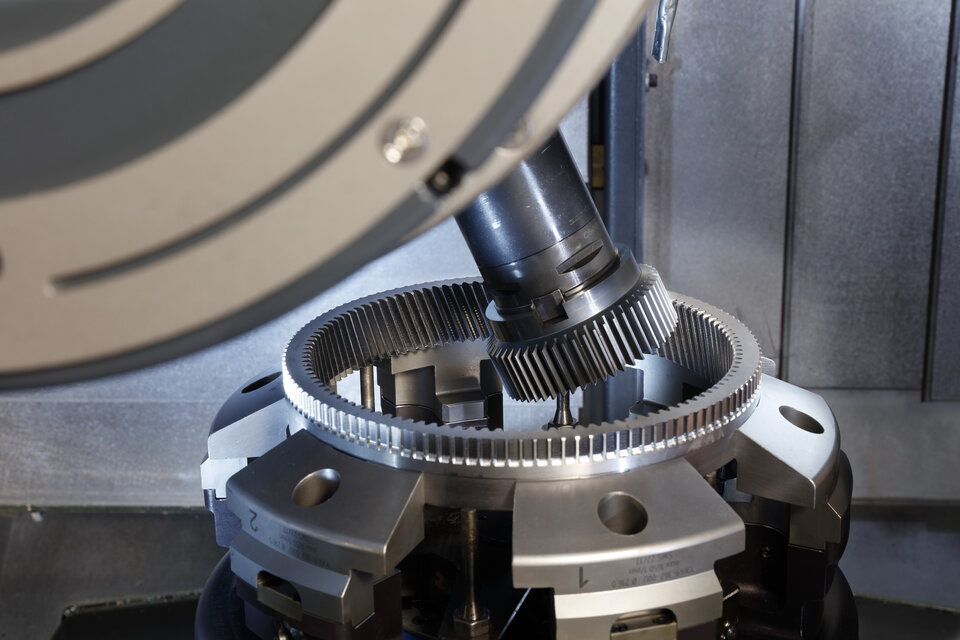

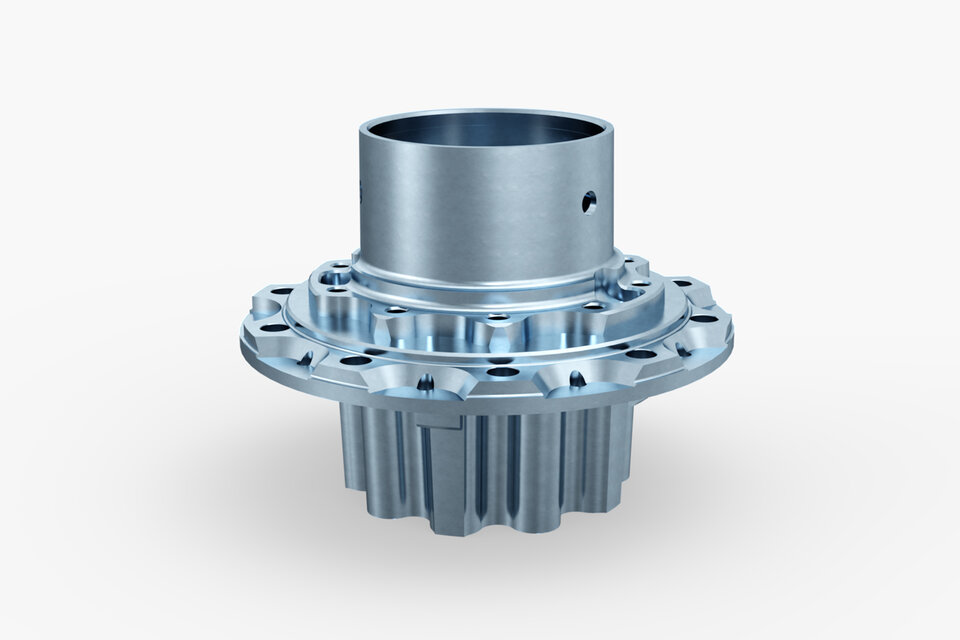

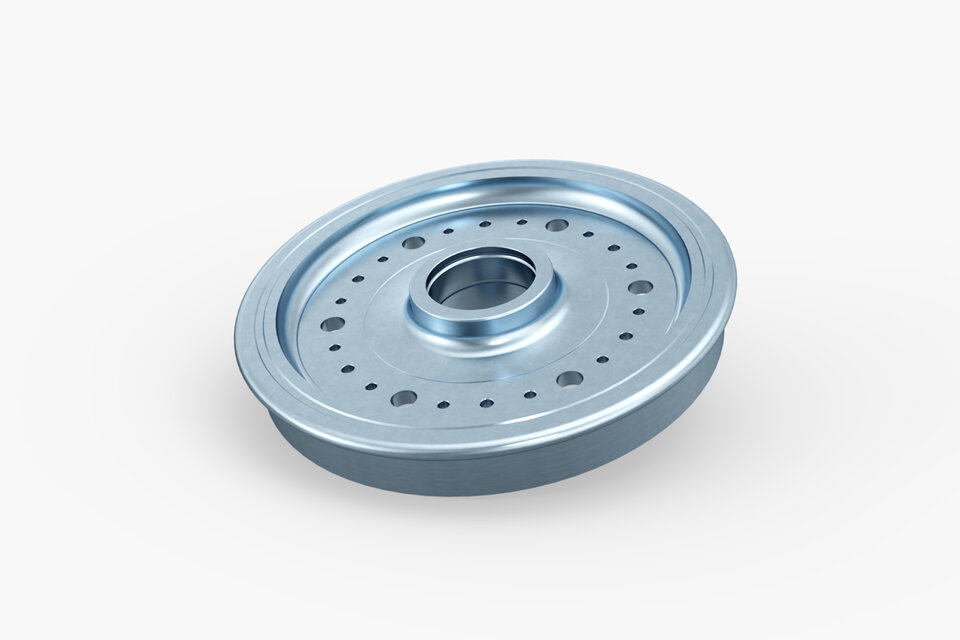

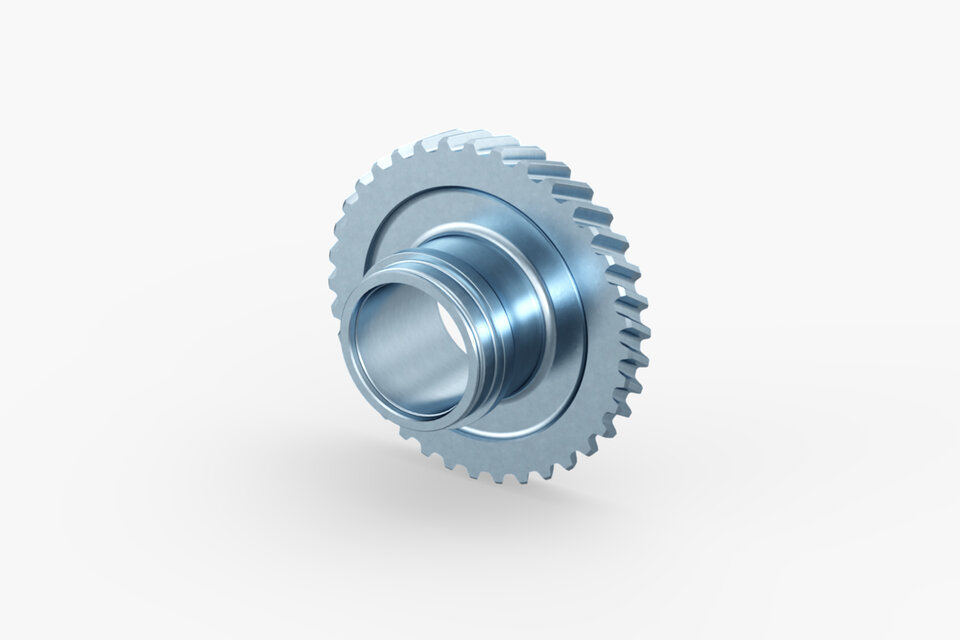

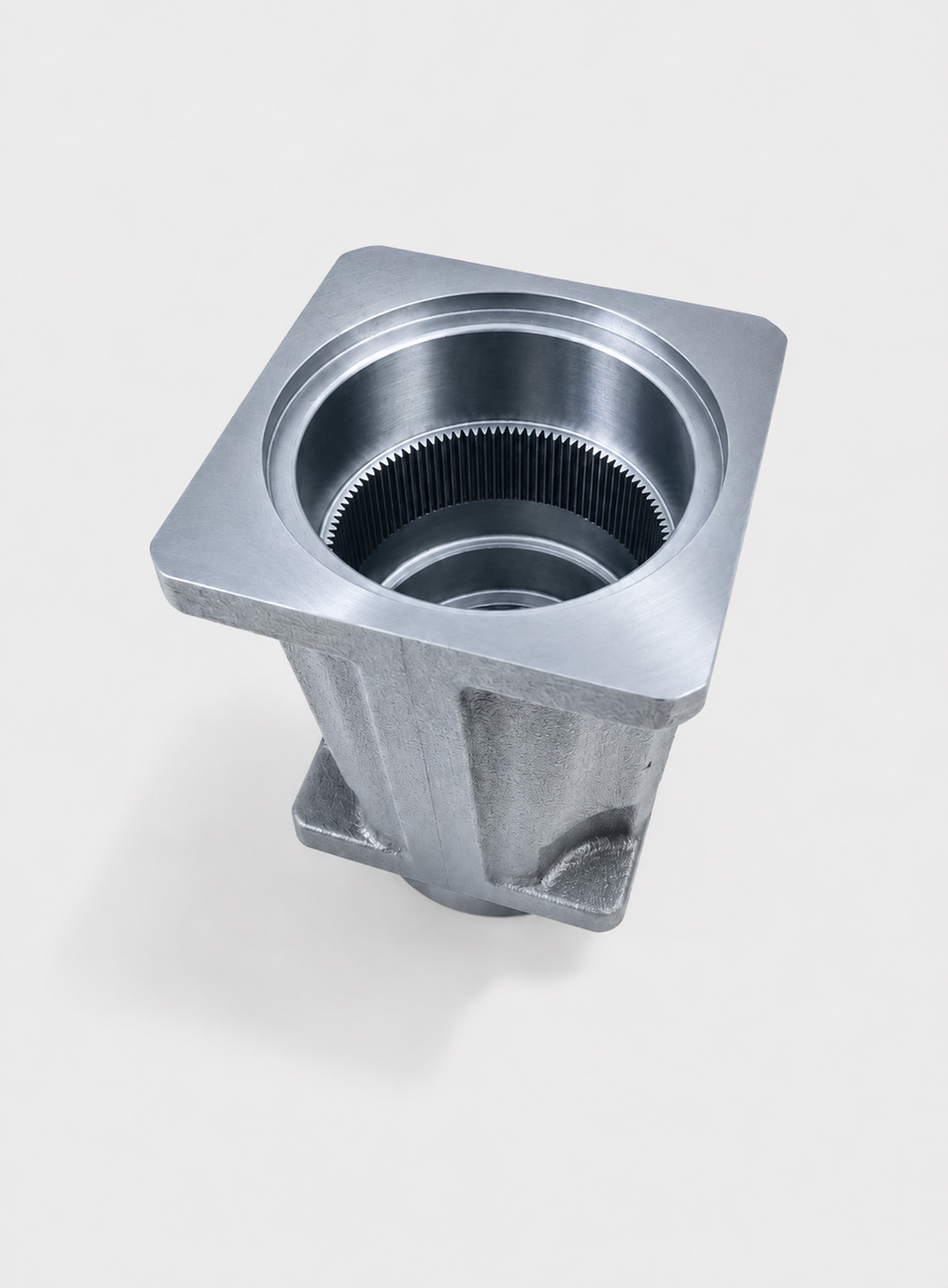

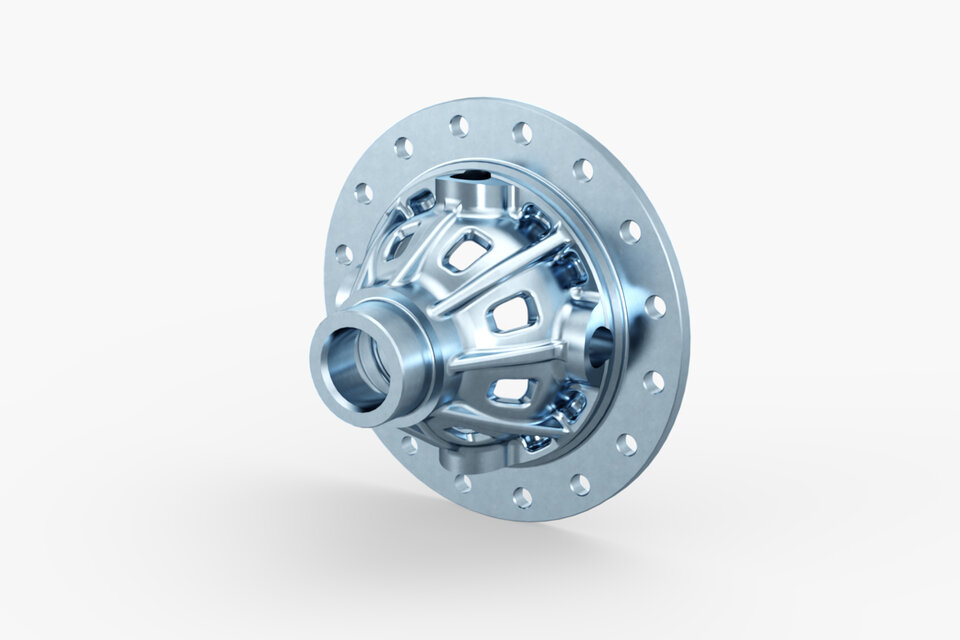

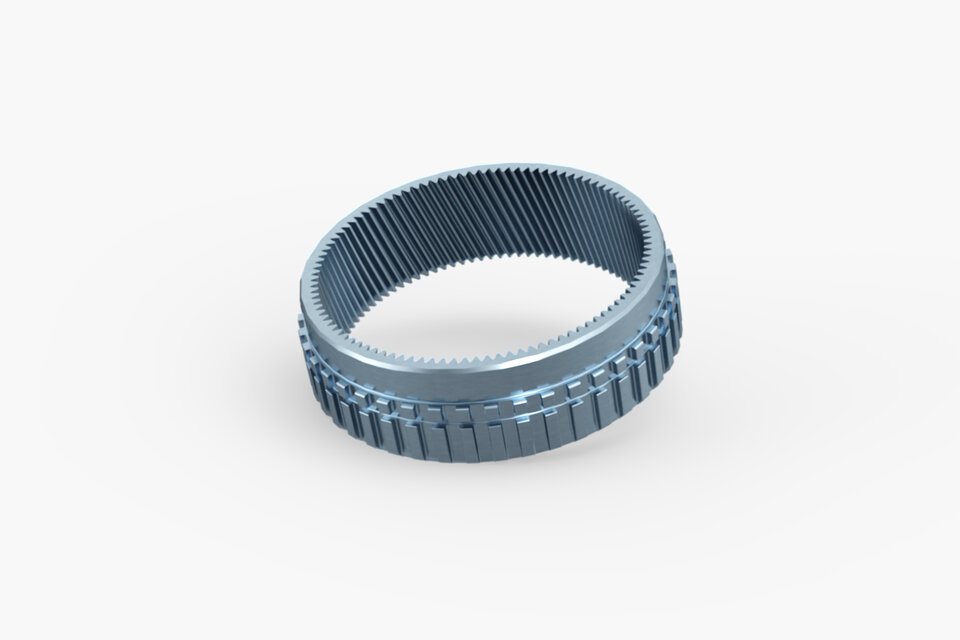

    Werkstücke und Maschinen
    Technische Spezifikation*

    Modul:

    SkiveLine PV 315

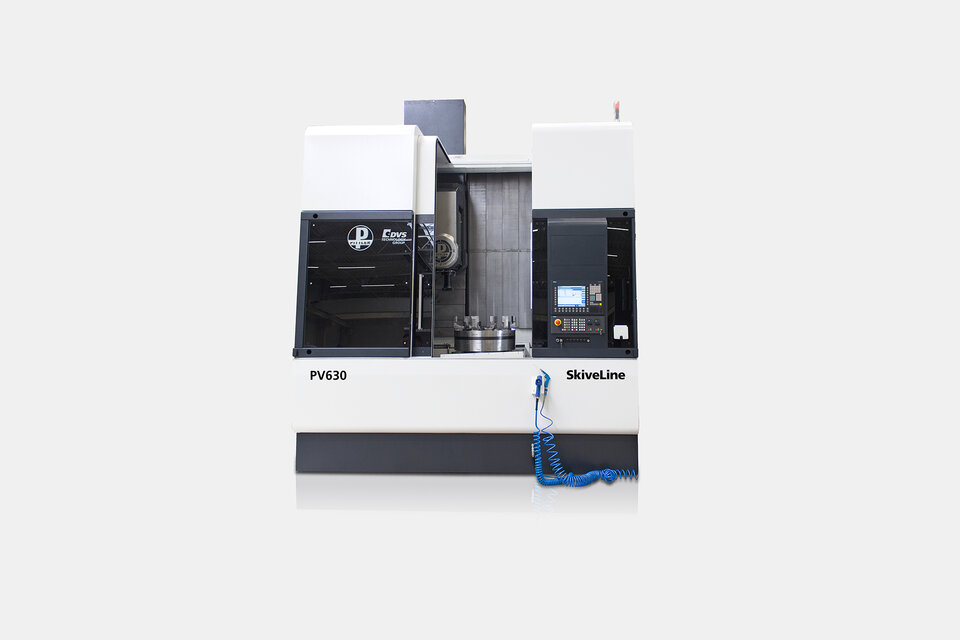

    SkiveLine PV 630

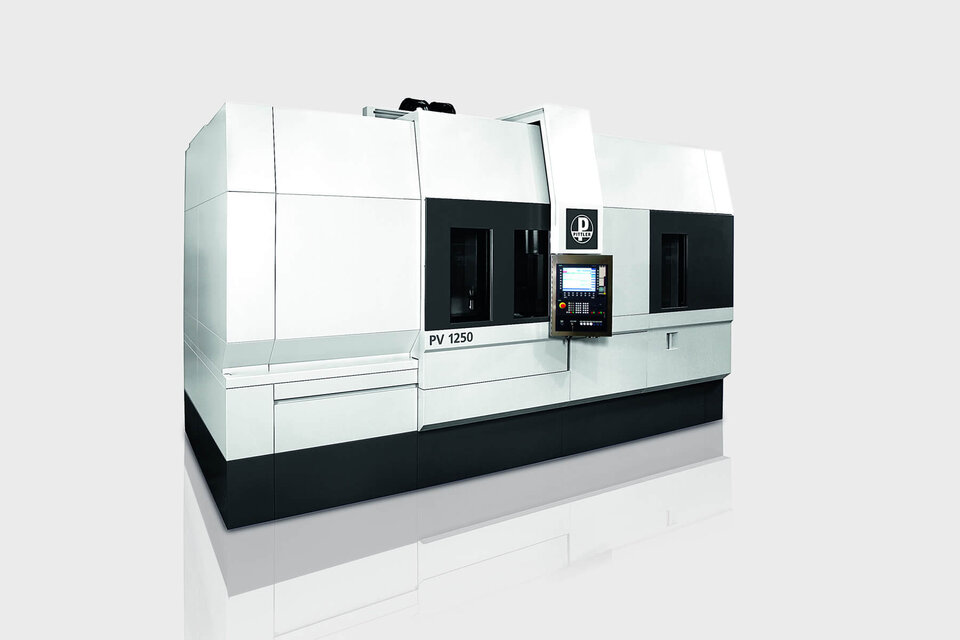

    SkiveLine PV 1250

    Werkstückdurchmesser max. in mm:

    400

    630

    1250

    Werkstückhöhe max. in mm:

    400

    400

    800

    Technologien:

    6-Achsen - Komplett Innen.- und Außenbearbeitung: Drehen, Fräsen, Bohren, Wälzschälen, Entgraten, Messen, Anspitzen, Hinterlegen, Schlagverzahnen

    6-Achsen - Komplett Innen.- und Außenbearbeitung: Drehen, Fräsen, Bohren, Wälzschälen, Entgraten, Messen, Anspitzen, Hinterlegen, Schlagverzahnen

    6-Achsen - Komplett Innen.- und Außenbearbeitung: Drehen, Fräsen, Bohren, Wälzschälen, Entgraten, Messen, Anspitzen, Hinterlegen, Schlagverzahnen

    Antrieb:

    Spindelkasten (Hauptspindel C1 und Y-Achse), Multifunktionskopf (B-Achse und C3-Achse)

    Spindelkasten (Hauptspindel C1 und Y-Achse), Multifunktionskopf (B-Achse und C3-Achse)

    Spindelkasten (Hauptspindel C1 und Y-Achse), Multifunktionskopf (B-Achse und C3-Achse)

    Max. S1 – Moment des Hauptantriebs [Nm]:

    425

    1375

    7440

    Ausrüstung:

    Kreuzschlitten inkl. Multifunktionskopf und Spindelkasten inkl. Y-Achse, Werkzeugmagazin, Schwenklader, Automationszelle

    Kreuzschlitten inkl. Multifunktionskopf und Spindelkasten inkl. Y-Achse, Werkzeugmagazin

    Kreuzschlitten inkl. Multifunktionskopf und Spindelkasten inkl. Y-Achse, Werkzeugmagazin

    *Abweichende Werkstückgeometrien erfordern individuellere Maschinenausführungen. Aus diesem Grund dienen die hier genannten technischen Daten als Orientierung, können aber im Einzelfall von der Realität abweichen.
