PITTLER pSkive Höchste Qualität für
Innen- und Außen-
verzahnung

Als spezialisierte Wälzschälmaschine vereint sie Schnelligkeit, Genauigkeit und Wirtschaftlichkeit in einem kompakten Design. Mit der PITTLER SKIVING Technologie kann unserer pSkive Innen- und Außenverzahnungen mit maximaler Genauigkeit und Qualität hergestellen und optimiert den gesamten Fertigungsprozess – ohne aufwendige Werkzeugwechsel oder lange Rüstzeiten.​

Die pSkive überzeugt mit cleveren Lösungen für maximale Produktivität:​

  • Perfekte Verzahnungsqualität: Höchste Präzision bis in den μ-Bereich durch exakte Bearbeitung in einer Aufspannung.​
  • Zeitsparende Prozesse: Feste Werkzeuge eliminieren unnötige Wechsel – für kürzere Zykluszeiten und eine höhere Ausbringung​
  • Flexible Automationsoptionen: Manuelle Beladung, interner Loader oder Robotersysteme – ideal für jede Fertigungsumgebung​
  • Optimierte Wirtschaftlichkeit: Geringere Werkzeugkosten und effizientere Abläufe senken die Produktionskosten nachhaltig.​

Ob für hochpräzise Einzelteile oder wirtschaftliche Serienfertigung – die pSkive ist die optimale Lösung für anspruchsvolle Verzahnungsaufgaben. Dank smarter Technologie und innovativer Bauweise steigern Sie Ihre Effizienz und bleiben der Konkurrenz immer einen Schritt voraus.​



Highlights

01

Speziell für die PITTLER SKIVING Technologie entwickelt: Optimierte Wälzschälmaschine für höchste Effizienz und Präzision in der Verzahnungsbearbeitung.​

02

Präzision im μ-Bereich für Werkstücke von small bis medium: Perfekte Verzahnungsqualität für Bauteile bis Ø 315 mm und Modul 0,3 bis 5.​

03

MONO-Kopf mit „Revolvertechnik“ für maximale Flexibilität: Schälen, Entgraten und Drehen in einer einzigen Aufspannung – reduziert Bearbeitungszeiten und erhöht die Genauigkeit.​

04

DUO-Kopf mit zwei angetriebenen Werkstückspindeln: Höhere Produktivität durch Schrupp und Schlichtverzahnungswerkzeuge, Schwesterwerkzeuge oder zwei Verzahnungen auf einem Bauteil bei identischen Maschinenmaßen.​

05

Kompakte und kosteneffiziente Bauweise: Spart Stellfläche und ermöglicht wirtschaftliche Fertigung mit reduzierten Betriebskosten.​

06

Kurze Zykluszeiten ohne Werkzeugwechsel:Feste Werkzeuge eliminieren unnötige Wechsel und steigern die Prozessgeschwindigkeit.​

07

Flexible Automationslösungen: Individuell anpassbar: Handbeladung, interner Loader oder Roboteranbindung für maximale Produktivität.​

08

Intuitive Bedienung mit modernster Steuerungstechnik: Neueste Siemens SINUMERIK ONE Steuerung für einfache Einrichtung und optimierte Prozesskontrolle.​

Die pSkive von PITTLER T&S
Technische Daten*


pSkive MONO-Kopf

pSkive DUO-Kopf

WERKSTÜCK



Durchmesser max. (mm)

315

315

Umlaufdurchmesser max. (mm)

400

400

Module-Bereich (Mn)

0,3 – 5

0,3 – 5



WERKZEUG



Durchmesser max. (mm)

150

150

Aufnahmen Capto

C5x

C5x

Schwenkbereich (o)

+/- 105

+/- 105



B-ACHSE ALS VERSPANNTES STIRNRADGETRIEBE



Haltemoment (Nm)

1200

1200

Schwenkgeschwindigkeit max. (1/min)

40

40

Schwenkbereich (o)

105

105



SKIVINGSPINDEL

1x

2x

Werkzeugsystem

C5x

C5x

Antriebsleistung (kW bei 100 % ED)

36

36

Drehmoment (Nm bei 100 % ED)

120

120

Drehzahl (1/min)

0–6000

0–6000



AUFSATZ-WZ-TRÄGER FÜR BIS ZU 4 DREH-WERKZEUGE



Schnittstelle Capto

C5 / C6

C5

Spannung

manuel

manuel

Sonstiges



Separater Bohr-/ Schleifspindeleinsatz möglich

*Abweichende Werkstückgeometrien erfordern individuellere Maschinenausführungen. Aus diesem Grund dienen die hier genannten technischen Daten als Orientierung, können aber im Einzelfall von der Realität abweichen.

Modellvarianten

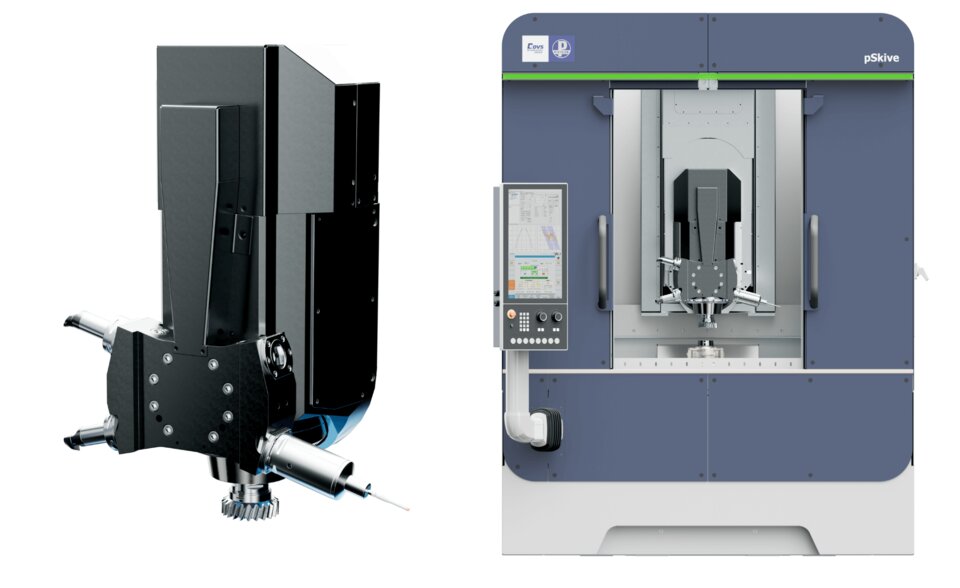

pSkive Der MONO-Kopf

Die PITTLER pSkive in der MONO-Kopf-Variante ermöglicht mit ihrer angetriebenen Werkstückspindel und bis zu vier festen Aufnahmen eine effiziente und präzise Bearbeitung verzahnter Werkstücke. Dank der „Revolvertechnik“ mit einem stufenlosen Schwenkbereich von +/-105° können Werkstücke in einer Aufspannung geschält, entgratet und überdreht werden, wodurch höchste Verzahnungs- und Bauteilqualität erreicht wird. Der integrierte Inprozessmesstaster erlaubt eine präzise Vermessung während der Bearbeitung und erleichtert das Neueinrichten nach Werkzeugwechseln. Die benutzerfreundliche PITTLER-Software sichert eine gleichbleibende Qualität und einfache Bedienung.

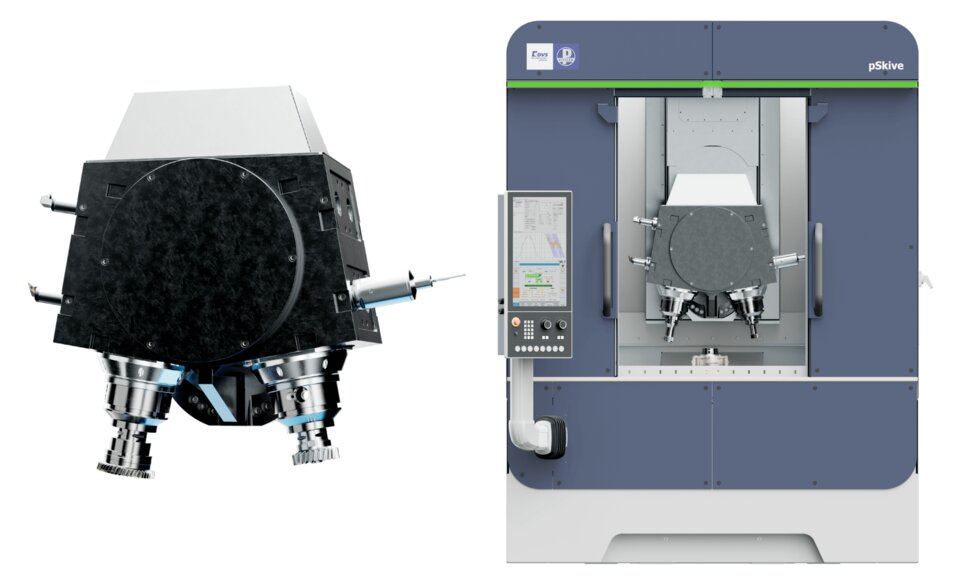

pSkive Der DUO-Kopf

Der DUO-Kopf der PITTLER pSkive steigert Effizienz und Präzision bei der Hohlradproduktion durch zwei angetriebene Werkstückspindeln, die den gleichzeitigen Einsatz von Schrupp- und Schlichtwerkzeugen ermöglichen. Dies reduziert Bauteilkosten und verlängert die Lebensdauer kostenintensiver Werkzeuge. Alternativ können Schwesterwerkzeuge oder unterschiedliche Schälräder verwendet werden, beispielsweise bei gestuften Planetenrädern. Mit bis zu vier festen Aufnahmen sind weitere Bearbeitungsschritte oder Prüfungen möglich. Der DUO-Kopf ermöglicht eine flexible, zeitsparende Produktion und macht die PITTLER pSkive zur idealen Lösung für moderne Fertigungsanforderungen​.
