EFFIZIENTE AUTOMATISIERUNGSLÖSUNGEN FÜR DIE FLEXIBLE & EFFIZIENTE MASCHINENBELADUNG

FX-Serie
SMART LOAD

Die FX-Serie von rbc robotics bietet Ihnen Zellen in einer modularen, modernen und sehr kompakten Bauweise – bei gleichzeitig höchster Effizienz.

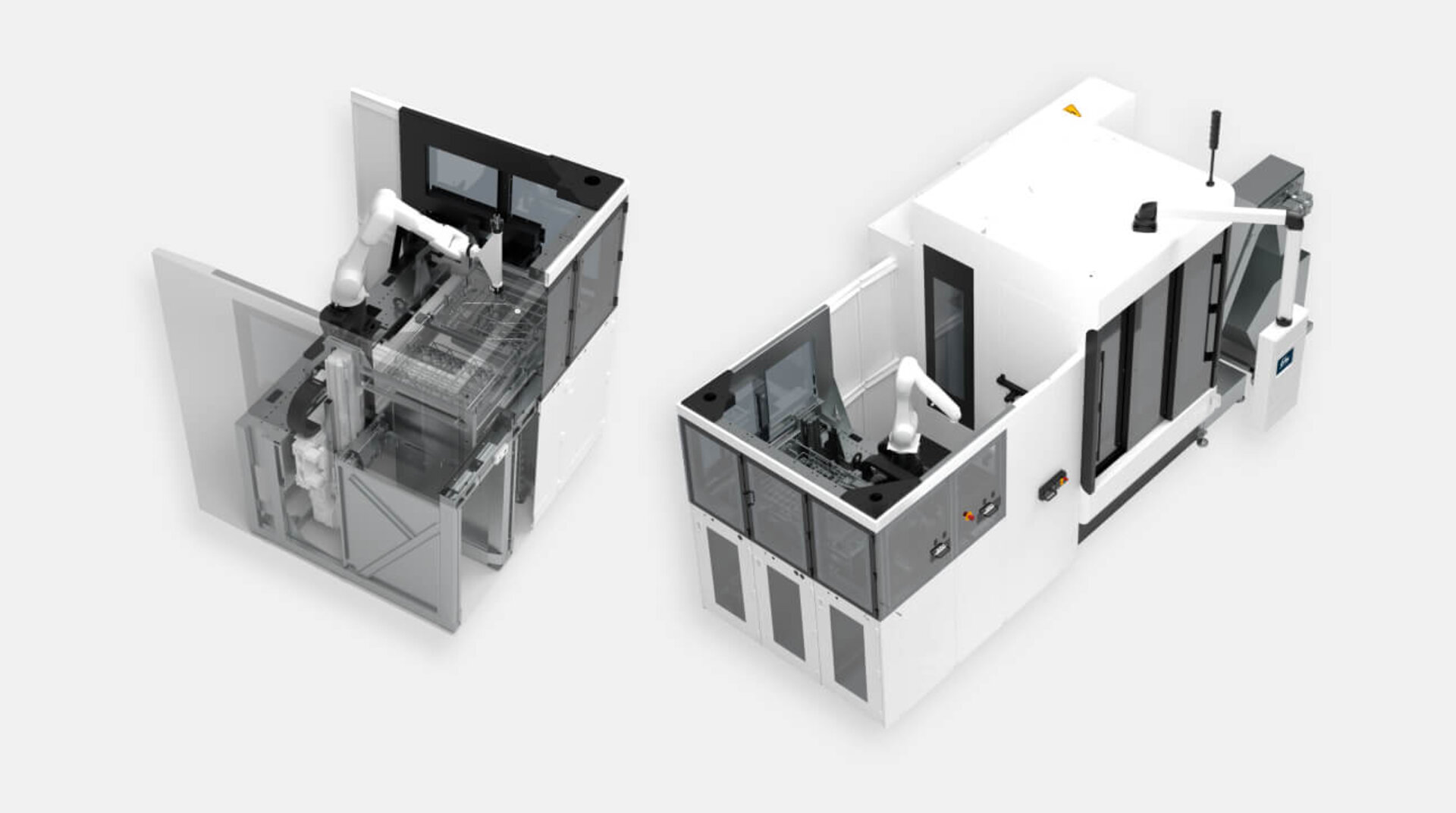

Die FX-LOAD ist vorwiegend für die direkte Beladung von Maschinen oder Anlagen konzipiert. Die Bauteile werden dabei zugeführt und nach der Bearbeitung wieder ausgeschleust oder in einen Behälter abgelegt. Auch hier kann die Bauteilerkennung zum Einsatz kommen. Damit wird das System hochflexibel und Rüstzeiten gehen gegen null.

Die Baureihe der FX-LOAD-Serie umfasst sowohl kompakte Zellen für leichte Bauteile und die manuelle Bauteilzufuhr als auch einfache Fördertechnik zur Bereitstellung von Werkstücken. Zusätzlich stehen Ihnen Puffersysteme und kompakte Zuführsysteme für Schüttgut in größeren Containern zur Verfügung.

Auch hier kommt unter anderem die 2D- oder 2,5D-Kameratechnik zum Einsatz: Damit lässt sich direkt die Lage der Werkstücke erkennen, was ihre Entnahme in sehr kurzen Taktzeiten erlaubt.

Abgerundet wird das ganze Programm durch agile Roboter der Firmen ABB oder KUKA und Picksysteme von EPSON.

Highlights

01

Modularisierte Systemplattform der FX Serie ™ mit geschlossenen Modulkabinen

02

Energieeffizienter Industrieroboter für schnelles und präzises Bauteilhandling

03

Flexible Bauteilzuführung durch den Einsatz von 2D / 3D Bilderkennung und
möglicher KI optimierter Auswertung

04

Smarte Greiftechnik für großes Bauteilspektrum mit minimalen Rüstzeiten

05

Shopfloor basierte, intuitive Bauteilprogrammierung und Bedienung sowie Einsatz einer performanten Zellensteuerung

06

Flexible Anbindung an die Fertigungslinie oder direkt an die Bearbeitungsmaschine und kurzer
Inbetriebnahmezeit

flexibles Bauteilhandling

dank Industrieroboter bis Traglastklasse 20 kg

Taktzeitneutrales Korbhandling

durch integrierte Korbstapeleinheit mit 2 Servoachsen

Einfache Be- und Entladung

dank optimierter Ausführung der Materialschleuse in einer geschlossenen Bodenwanne

Taktzeitneutralen Be- und Entladung

von Rohteilstapel, Fertigteilstapel und Pufferstapel

Mögliche Integration von weiteren Operationen

(z.B. Reinigung, Laserbeschriftung)

Synergieeffekte in der Unternehmensgruppe

Dank der engen Zusammenarbeit - auch in der Produktentwicklung - können die Robotersysteme unkompliziert mit den Maschinen der DVS Technology Group kombiniert werden.

Direkte und flexible Anbindung

an die Werkzeugmaschine oder Fertigungslinie

Platzsparende SPC Schublade und NO Schublade

durch seitliche oder frontale Integration

Module

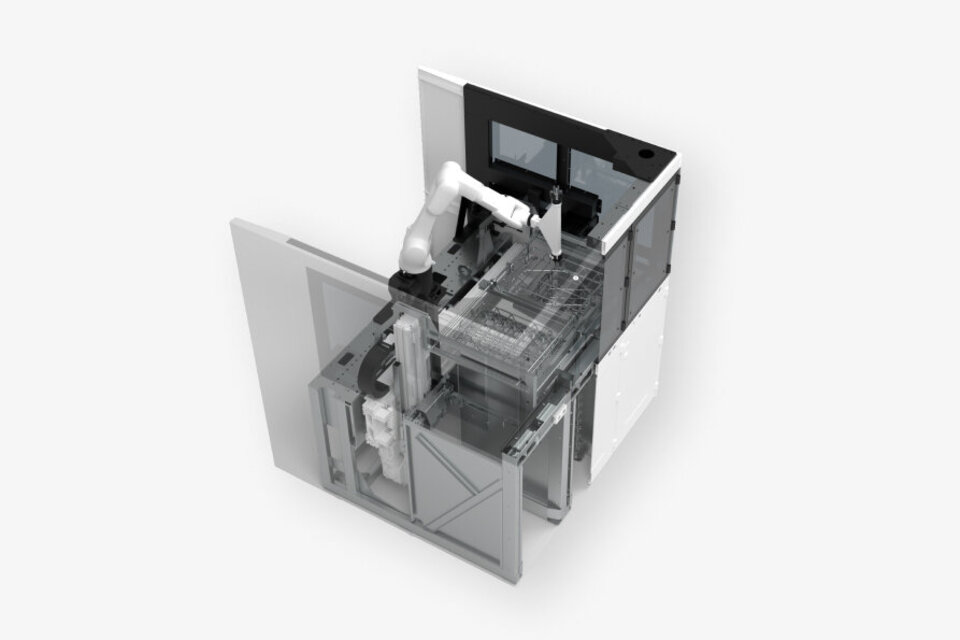

FX LOAD 600 Die Korbstapelzelle

Behälter, Trays und leichte Drahtkörbe auf Bodenrollern mit Abmessungen von 400 × 600 mm.

FX LOAD – A Die Anyfeeder-Zelle

Manuelle Zuführung von Schüttgut, leichte Bauteile, Rütteltechnik

FX LOAD – T Die FeedLine-Zelle

Manuelle Auflage von Einzelteilen auf das Transportband für leichte Bauteile

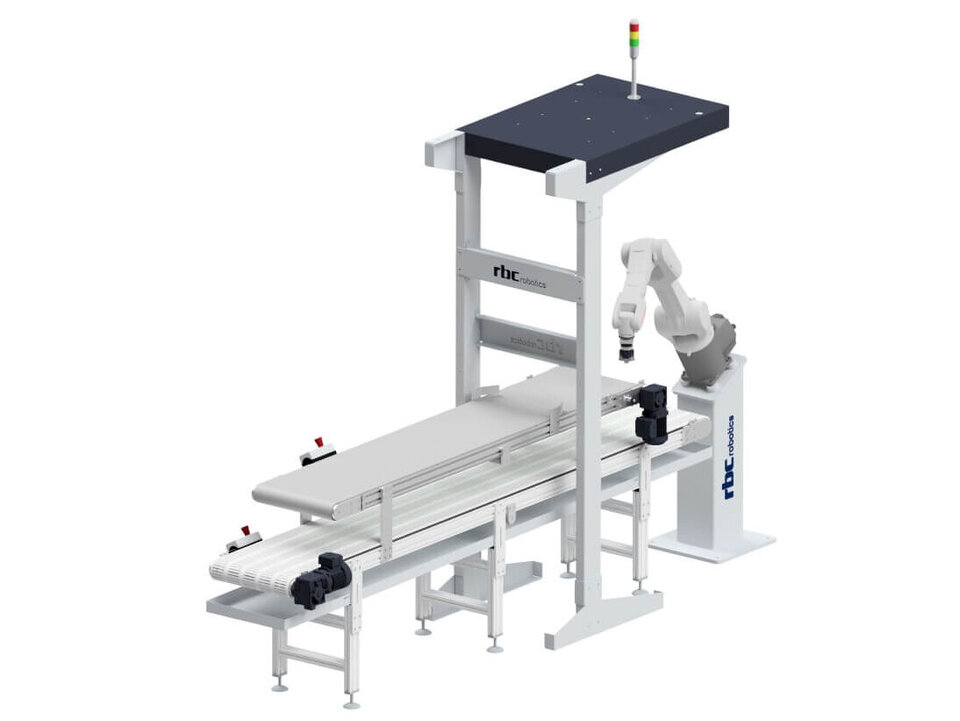

FX LOAD – F Die FeedLine

Werkstückzuführung auf Transportband auch für große und schwere Bauteile möglich. Kameratechnik am Bandende über dem Band.

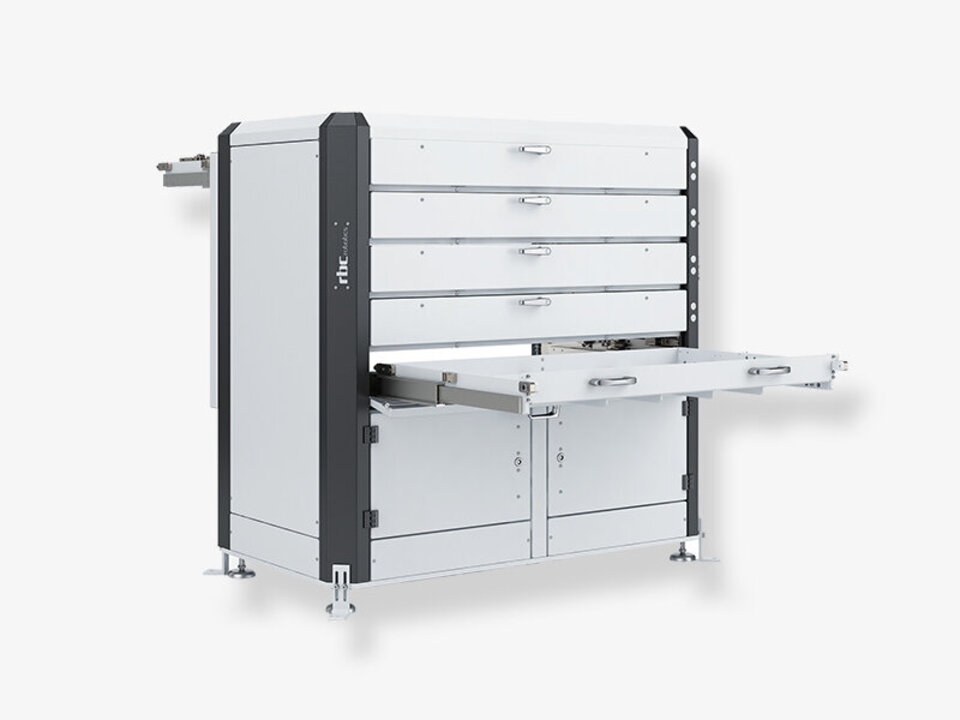

FX LOAD – S Der Werkstückspeicher

Schubladensystem für die manuelle oder automatisierte Be- und Entladung von Roboterzellen als Werkstückpuffer.

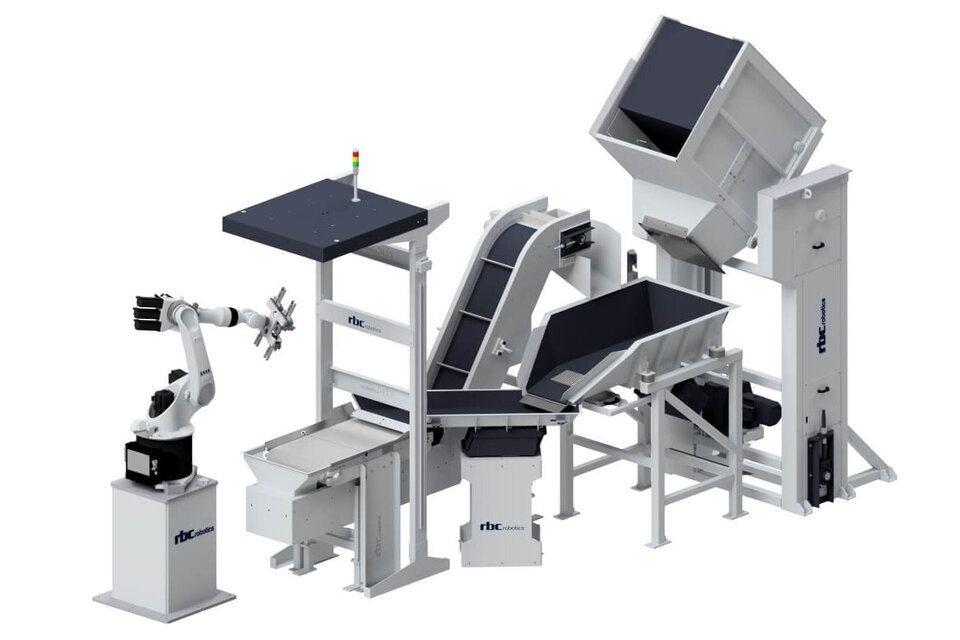

FX LOAD – M Der MaxiFlex

Automatische Box- oder Containerentleerung auf Rüttelband inkl. Kameratechnik für Massenfertigung oder Montage von Schüttgut.

Vision-Technik by rbc robotics Bauteilerkennung

Die Bauteillage ist für Roboterapplikationen von enormer Bedeutung. Abhängig vom Bauteil, seiner Geometrie, seinen Herstellungstoleranzen und seiner Oberflächenbeschaffenheit ändern sich in der realen Welt ständig die Parameter. Auf diese Änderungen muss das Robotersystem eigenständig reagieren können, nur dann ist das System intelligent und arbeitet zuverlässig.

Die hier vorgestellten Technologien machen aus unseren FX-Serienmodulen genau die intelligenten Systeme, die Sie für Ihre Anforderungen benötigen.

Technische Daten*

	FX LOAD 600	FX LOAD 1200 EP	FX LOAD 1200 GiBo	FX LOAD - L	FX LOAD - F	FX LOAD - S
Breite x Länge x Höhe	2000-3300 x 2000 x 2100 mm	3000 x 3200 x 2200 mm	3000 x 3200 x 2200 mm	1900 x 2500 x 2200 mm	1900 x 2000 x 2200 mm	1400 x 1000 x 1500 mm
Beladung	3-5 Bodenroller	2 Stellplätze	4 Stellplätze	bis 3 Zuführbänder	2 Materialspeicher	bis 5 Schubladen
Gebinde Größe	400 x 600 x 80-150 mm, Korbgewicht max. 50 kg	800 x 1200 x 400 mm	800 x 1200 x 1000 mm	Einzelzuführung	Schüttgut	Werkstücknest oder 2D- Bilderkennung
Ausführung	Drahtkörbe, Kleinladungsträger (Kunststoff), Blister	Europalette	Gitterbox	-	-	Schublade
Max. Stapelhöhe	1.100 mm	-	-	~ 200 mm	-	150 mm bei 3 Schubladen
Schiebeschutz	integriert	integriert	integriert	-	-	-
Antrieb	2 NC Achsen für internes Korbhandling	-	-	-	-	-
Roboterfabrikate	KUKA, ABB, FANUC	KUKA, ABB, FANUC	KUKA, ABB, FANUC	KUKA, ABB, FANUC	KUKA, ABB, FANUC	KUKA, ABB, FANUC
Bodenwanne	Durchgehend abgedichtet, barrierefreie Korbstapel-Beladung	-	-	-	-	-
Zellensteuerung	SIEMENS S7 1500	SIEMENS S7 1500F	SIEMENS S7 1500F	SIEMENS S7 1500F	SIEMENS S7 1500F	FX Control
Korb Bereitstellung	max. 2 Plätze	-	-	-	-	-

*Abweichende Werkstückgeometrien erfordern individuellere Maschinenausführungen. Aus diesem Grund dienen die hier genannten technischen Daten als Orientierung, können aber im Einzelfall von der Realität abweichen.
