Die FeedLine Zelle
In unsere FX-LOAD-T-Zelle können unterschiedlichste Werkstücke durch manuelles Auflegen der Werkstücke auf einem oder mehreren Transportbändern eingebracht werden. Die Zelle ist für Werkstücke mit einem Gewicht von bis zu 1.000 Gramm geeignet.

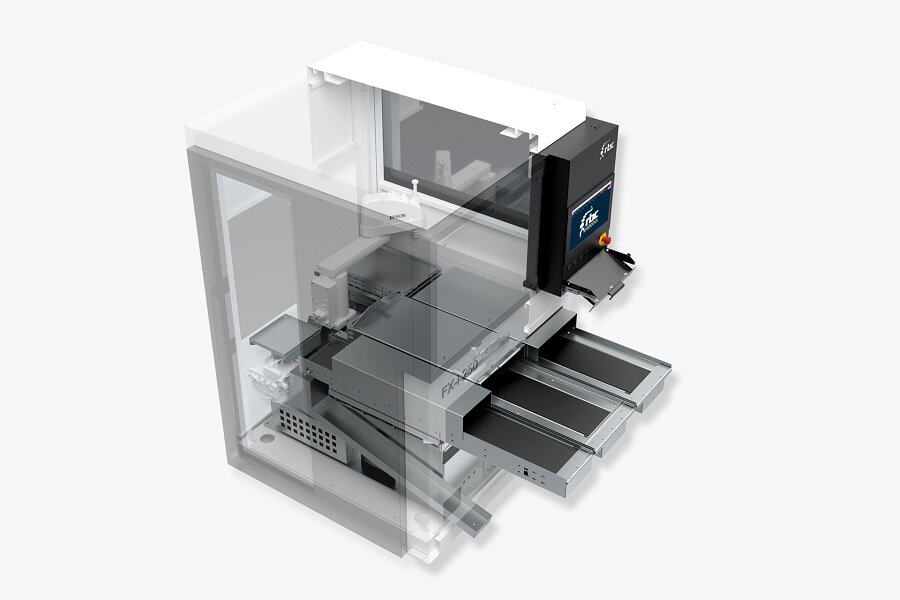

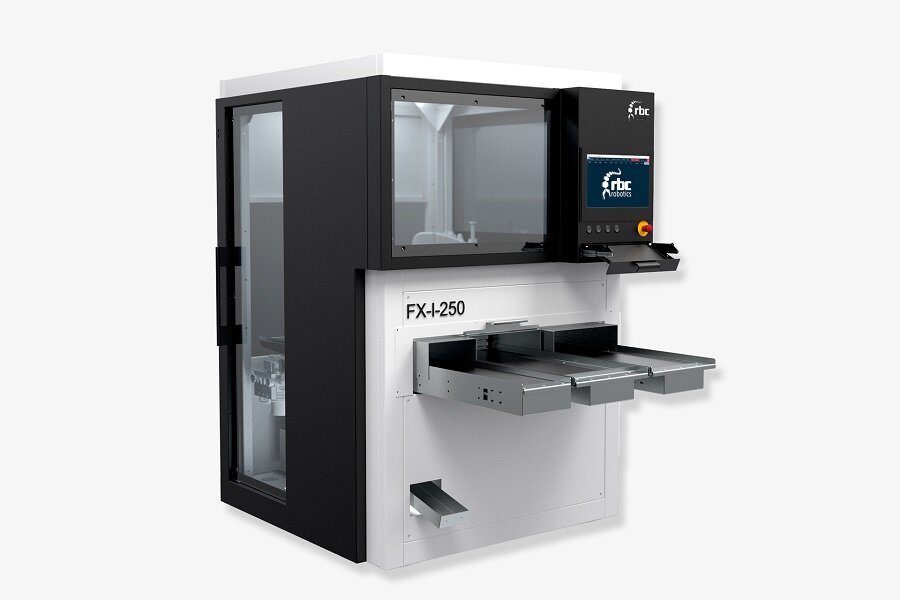

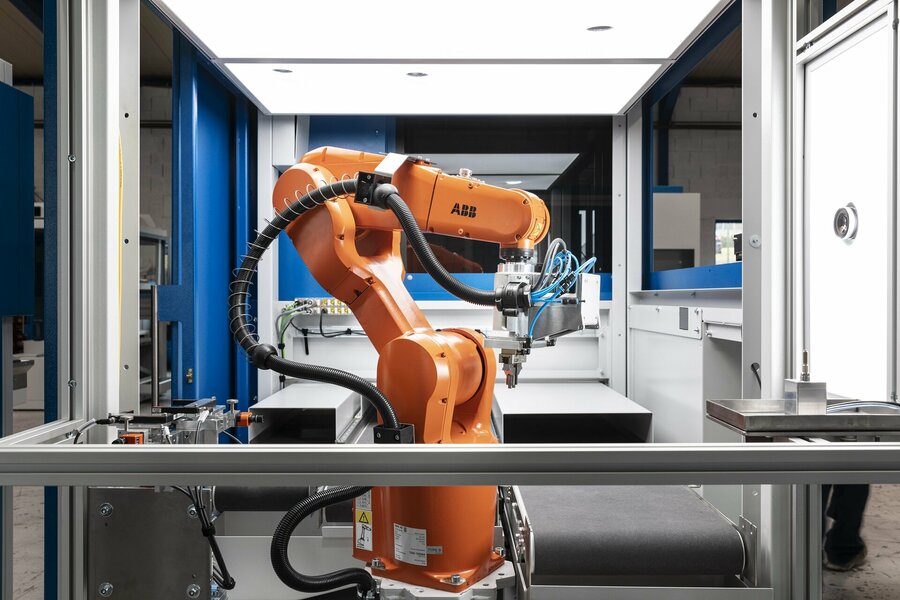

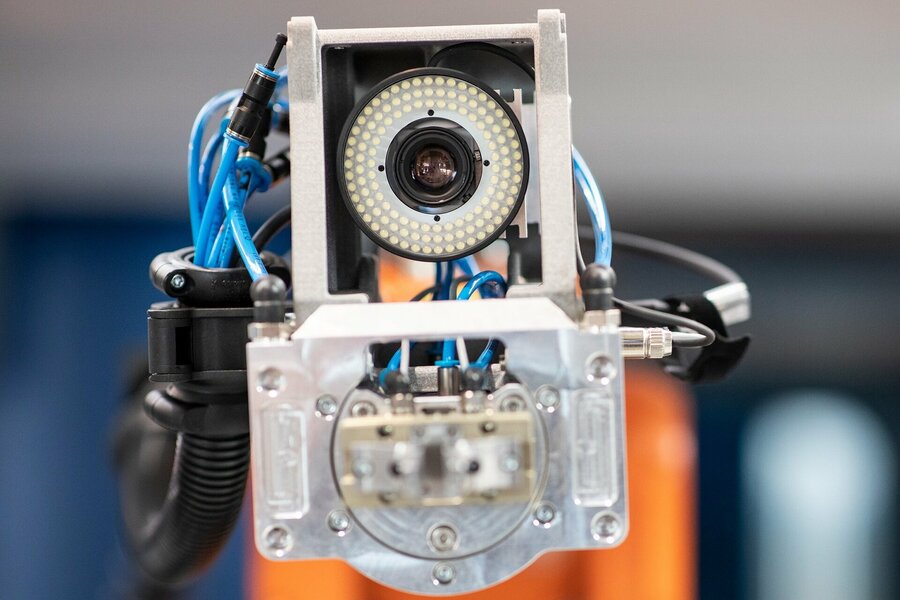

Die integrierten Transportbänder befördern Werkstücke, die geordnet, aber wahllos auf dem Band verteilt in die Zelle gelangen. Mittels 2D-Kameratechnik werden sie erkannt, können dann in kurzen Taktzeiten zielgerichtet entnommen und auf einer Ablage der Maschine oder auf einem Förderband hinter der Zelle abgelegt werden. Es kommen kompakte und agile Roboter der Firmen ABB oder KUKA zum Einsatz.
In die FX LOAD – T können auch flache Kunststoffblister mit Werkstücken gefördert werden, und zwar sowohl ein- als auch zweilagig. Mittels 2,5D-Kameratechnik werden hier sowohl die Bauteillagen und Blisterumrandungen erkannt als auch die Höhe, auf der sich die Werkstücke befinden.
Die leeren Blister können entweder über ein Schubladensystem entnommen oder über eines der Transportbänder ausgeschleust werden.
Technische Daten
|
FX LOAD 600 |
FX LOAD 1200 EP |
FX LOAD 1200 GiBo |
FX LOAD - L |
FX LOAD - F |
FX LOAD - S |
|
|
Breite x Länge x Höhe |
2000-3300 x 2000 x 2100 mm |
3000 x 3200 x 2200 mm |
3000 x 3200 x 2200 mm |
1900 x 2500 x 2200 mm |
1900 x 2000 x 2200 mm |
1400 x 1000 x 1500 mm |
|
Beladung |
3-5 Bodenroller |
2 Stellplätze |
4 Stellplätze |
bis 3 Zuführbänder |
2 Materialspeicher |
bis 5 Schubladen |
|
Gebinde Größe |
400 x 600 x 80-150 mm, Korbgewicht max. 50 kg |
800 x 1200 x 400 mm |
800 x 1200 x 1000 mm |
Einzelzuführung |
Schüttgut |
Werkstücknest oder 2D- Bilderkennung |
|
Ausführung |
Drahtkörbe, Kleinladungsträger (Kunststoff), Blister |
Europalette |
Gitterbox |
- |
- |
Schublade |
|
Max. Stapelhöhe |
1.100 mm |
- |
- |
~ 200 mm |
- |
150 mm bei 3 Schubladen |
|
Schiebeschutz |
integriert |
integriert |
integriert |
- |
- |
- |
|
Antrieb |
2 NC Achsen für internes Korbhandling |
- |
- |
- |
- |
- |
|
Roboterfabrikate |
KUKA, ABB, FANUC |
KUKA, ABB, FANUC |
KUKA, ABB, FANUC |
KUKA, ABB, FANUC |
KUKA, ABB, FANUC |
KUKA, ABB, FANUC |
|
Bodenwanne |
Durchgehend abgedichtet, barrierefreie Korbstapel-Beladung |
- |
- |
- |
- |
- |
|
Zellensteuerung |
SIEMENS S7 1500 |
SIEMENS S7 1500F |
SIEMENS S7 1500F |
SIEMENS S7 1500F |
SIEMENS S7 1500F |
FX Control |
|
Korb Bereitstellung |
max. 2 Plätze |
- |
- |
- |
- |
- |
