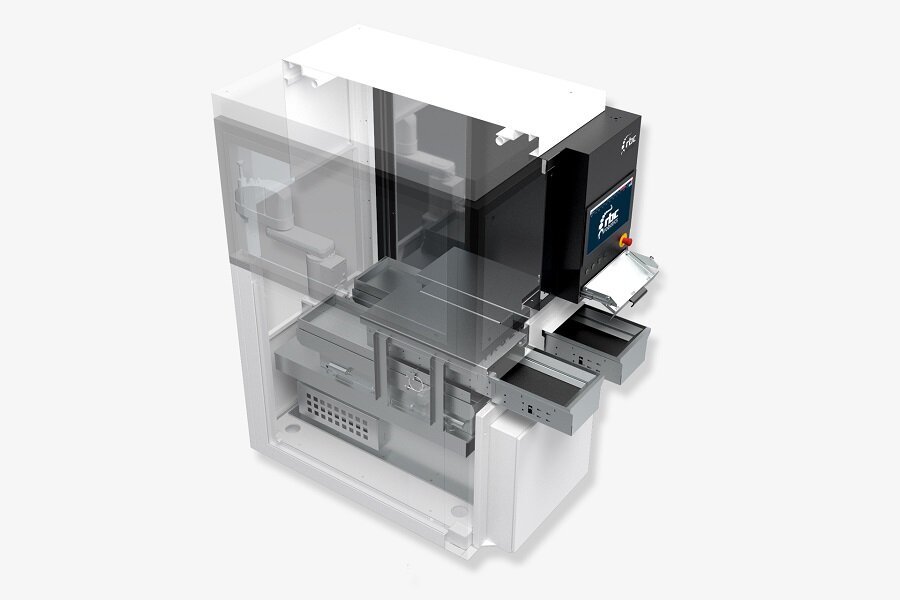

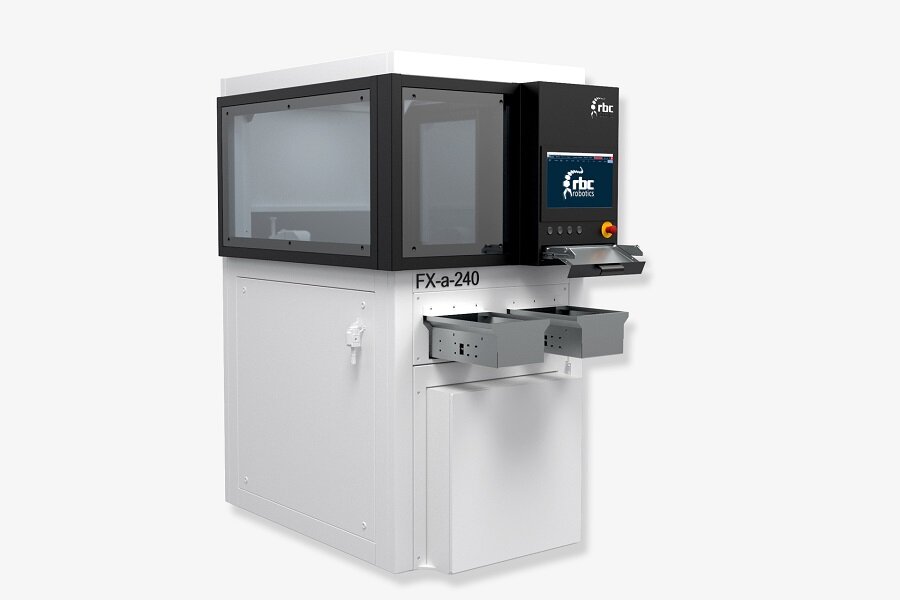

Die Anyfeeder-Zelle
In unsere FX-LOAD-A-Zelle werden unterschiedlichste Werkstücke als Schüttgut in einen der beiden Trichter eingebracht. Die Zelle ist für Werkstücke mit einem Gewicht von bis zu 500 Gramm geeignet.

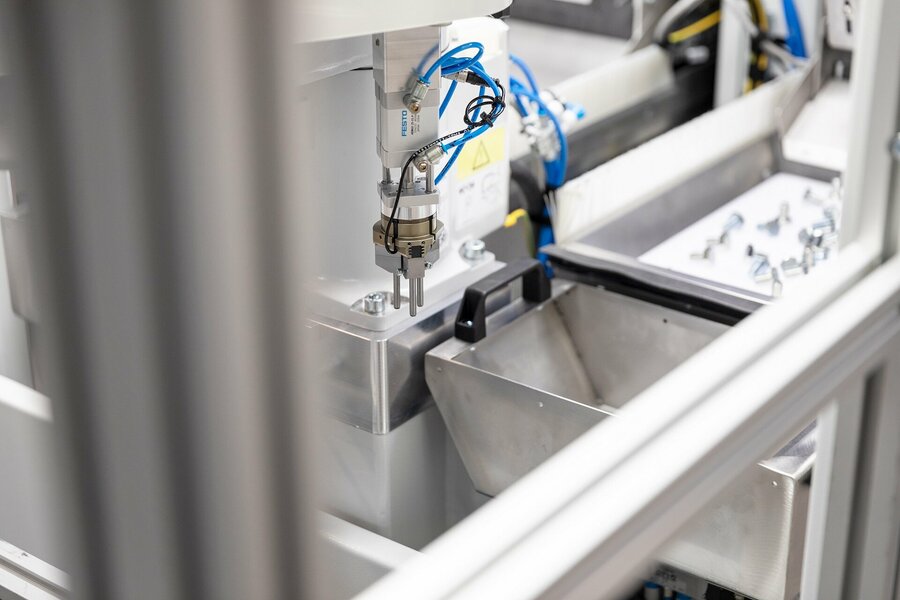

Das integrierte Förderband lässt Werkstücke auf einen von unten beleuchteten Anyfeeder fallen, der per Rütteltechnik die Werkstücke in die richtige Lage bringen kann.
Mittels 2D-Kameratechnik werden die Werkstücke erkannt, können dann in kurzen Taktzeiten zielgerichtet entnommen und auf einer Ablage der Maschine oder auf einem Förderband hinter der Zelle abgelegt werden.

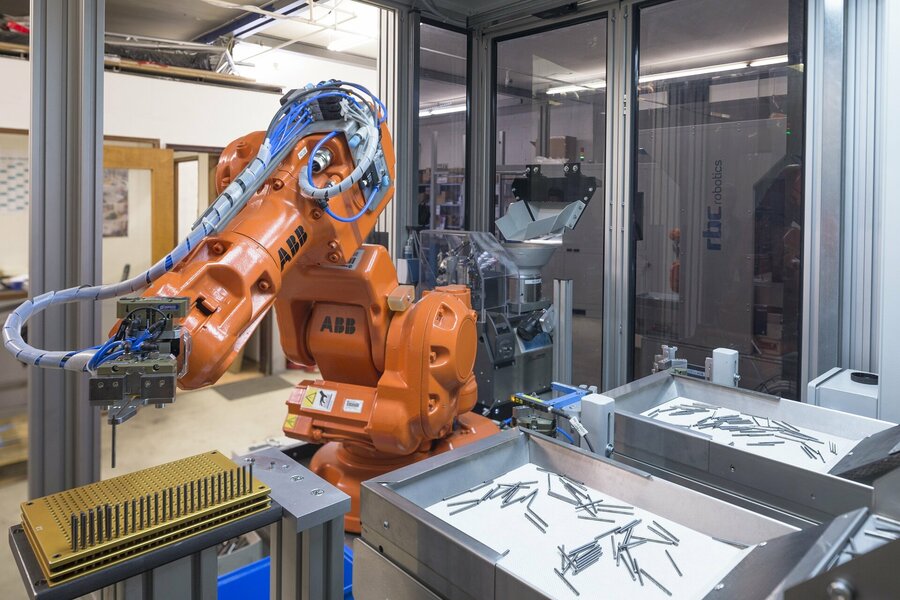

Es kommen kompakte und agile Roboter der Firmen ABB oder KUKA und Picksysteme von EPSON zum Einsatz.
Technische Daten
|
FX LOAD 600 |
FX LOAD 1200 EP |
FX LOAD 1200 GiBo |
FX LOAD - L |
FX LOAD - F |
FX LOAD - S |
|
|
Breite x Länge x Höhe |
2000-3300 x 2000 x 2100 mm |
3000 x 3200 x 2200 mm |
3000 x 3200 x 2200 mm |
1900 x 2500 x 2200 mm |
1900 x 2000 x 2200 mm |
1400 x 1000 x 1500 mm |
|
Beladung |
3-5 Bodenroller |
2 Stellplätze |
4 Stellplätze |
bis 3 Zuführbänder |
2 Materialspeicher |
bis 5 Schubladen |
|
Gebinde Größe |
400 x 600 x 80-150 mm, Korbgewicht max. 50 kg |
800 x 1200 x 400 mm |
800 x 1200 x 1000 mm |
Einzelzuführung |
Schüttgut |
Werkstücknest oder 2D- Bilderkennung |
|
Ausführung |
Drahtkörbe, Kleinladungsträger (Kunststoff), Blister |
Europalette |
Gitterbox |
- |
- |
Schublade |
|
Max. Stapelhöhe |
1.100 mm |
- |
- |
~ 200 mm |
- |
150 mm bei 3 Schubladen |
|
Schiebeschutz |
integriert |
integriert |
integriert |
- |
- |
- |
|
Antrieb |
2 NC Achsen für internes Korbhandling |
- |
- |
- |
- |
- |
|
Roboterfabrikate |
KUKA, ABB, FANUC |
KUKA, ABB, FANUC |
KUKA, ABB, FANUC |
KUKA, ABB, FANUC |
KUKA, ABB, FANUC |
KUKA, ABB, FANUC |
|
Bodenwanne |
Durchgehend abgedichtet, barrierefreie Korbstapel-Beladung |
- |
- |
- |
- |
- |
|
Zellensteuerung |
SIEMENS S7 1500 |
SIEMENS S7 1500F |
SIEMENS S7 1500F |
SIEMENS S7 1500F |
SIEMENS S7 1500F |
FX Control |
|
Korb Bereitstellung |
max. 2 Plätze |
- |
- |
- |
- |
- |
