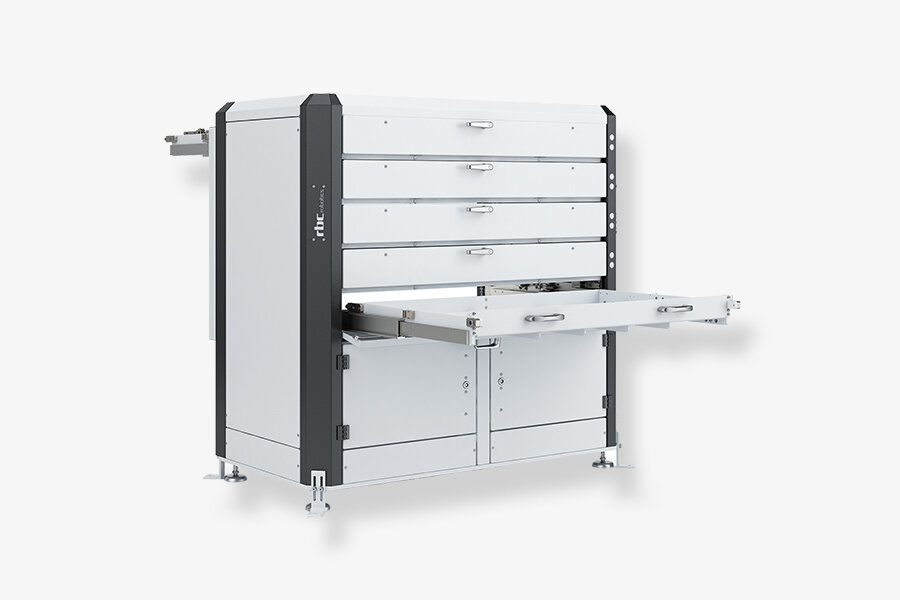

Der Werkstückspeicher

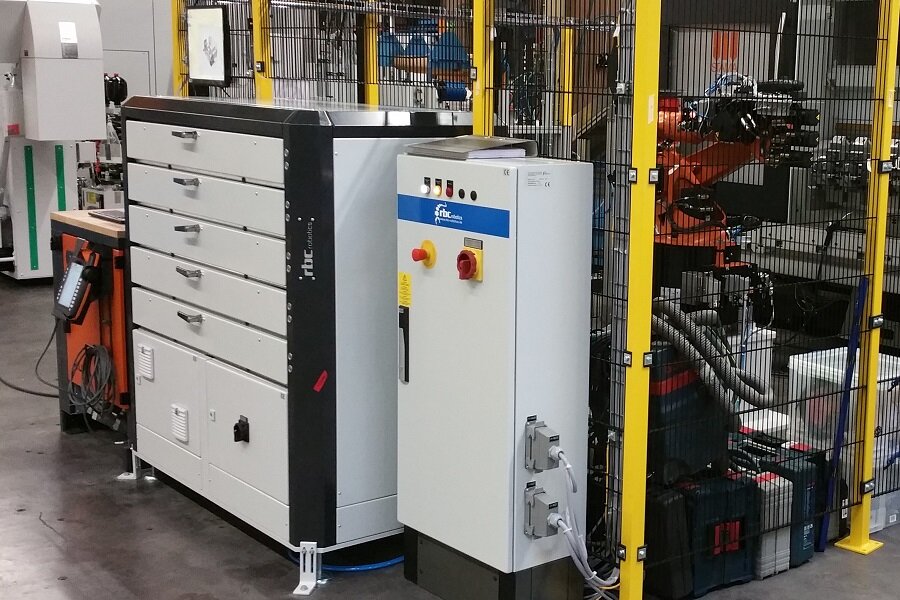

Die Einbringung von unterschiedlichsten Bauteilen über unser Slide-Werkstückspeichersystem FX LOAD – S wird oft als Bauteilpuffer eingesetzt bzw. dient der manuellen Zuführung von Roh- oder auch Prüfteilen. Durch manuelles Einlegen der Werkstücke auf mehreren Ebenen kann die Roboterzelle weiterhin autark arbeiten.

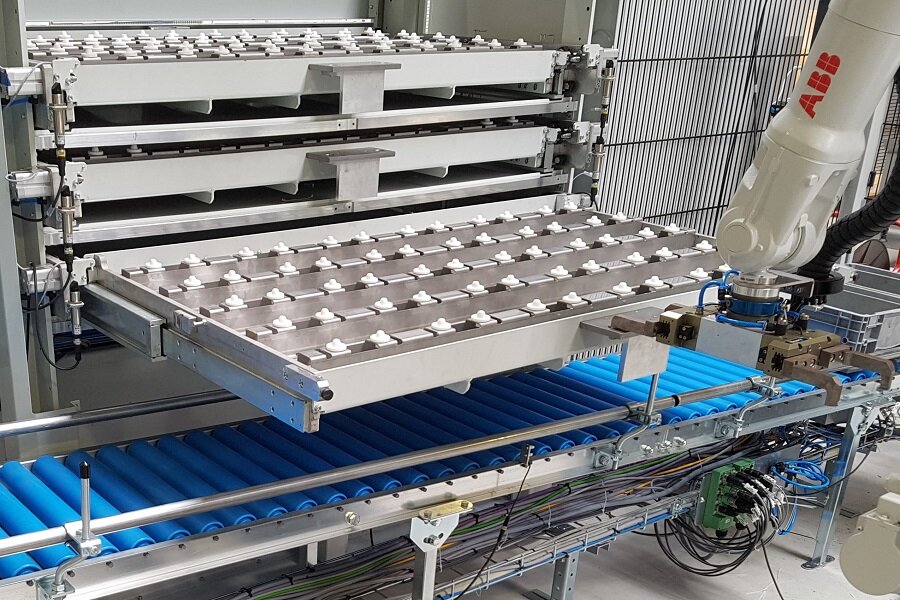

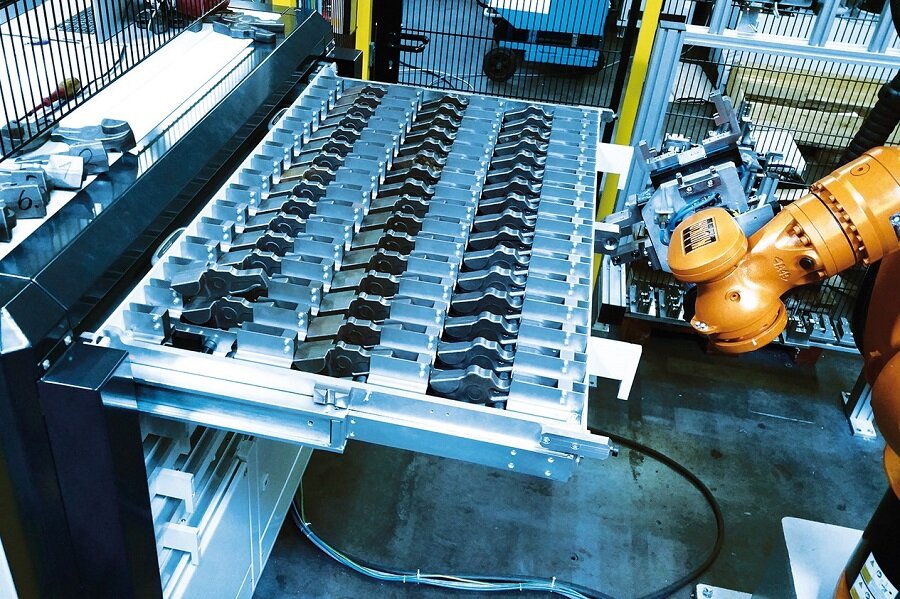

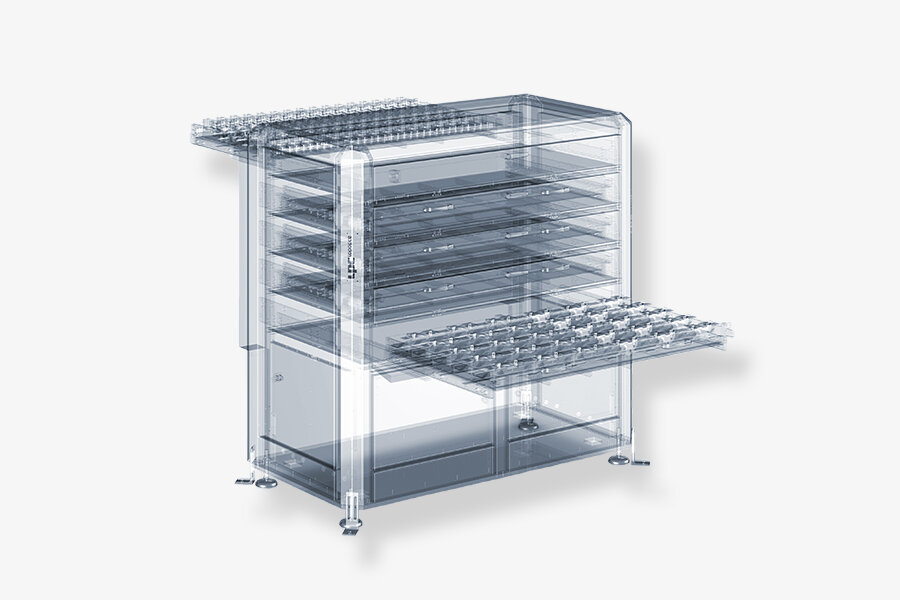

Der Speicher verfügt über ein Schubladensystem, das in beide Richtungen aus- und eingefahren werden kann. So können Rohteile eingelegt bzw. Fertigteile entnommen werden, und dies komplett taktzeitneutral.
Der Speicher dient als manuelles Bestückungssystem oder kann bei Folgeprozessausfall auch als Puffersystem verwendet werden.
Technische Daten
FX LOAD 600 |
FX LOAD 1200 EP |
FX LOAD 1200 GiBo |
FX LOAD - L |
FX LOAD - F |
FX LOAD - S |
|
Breite x Länge x Höhe |
2000-3300 x 2000 x 2100 mm |
3000 x 3200 x 2200 mm |
3000 x 3200 x 2200 mm |
1900 x 2500 x 2200 mm |
1900 x 2000 x 2200 mm |
1400 x 1000 x 1500 mm |
Beladung |
3-5 Bodenroller |
2 Stellplätze |
4 Stellplätze |
bis 3 Zuführbänder |
2 Materialspeicher |
bis 5 Schubladen |
Gebinde Größe |
400 x 600 x 80-150 mm, Korbgewicht max. 50 kg |
800 x 1200 x 400 mm |
800 x 1200 x 1000 mm |
Einzelzuführung |
Schüttgut |
Werkstücknest oder 2D- Bilderkennung |
Ausführung |
Drahtkörbe, Kleinladungsträger (Kunststoff), Blister |
Europalette |
Gitterbox |
- |
- |
Schublade |
Max. Stapelhöhe |
1.100 mm |
- |
- |
~ 200 mm |
- |
150 mm bei 3 Schubladen |
Schiebeschutz |
integriert |
integriert |
integriert |
- |
- |
- |
Antrieb |
2 NC Achsen für internes Korbhandling |
- |
- |
- |
- |
- |
Roboterfabrikate |
KUKA, ABB, FANUC |
KUKA, ABB, FANUC |
KUKA, ABB, FANUC |
KUKA, ABB, FANUC |
KUKA, ABB, FANUC |
KUKA, ABB, FANUC |
Bodenwanne |
Durchgehend abgedichtet, barrierefreie Korbstapel-Beladung |
- |
- |
- |
- |
- |
Zellensteuerung |
SIEMENS S7 1500 |
SIEMENS S7 1500F |
SIEMENS S7 1500F |
SIEMENS S7 1500F |
SIEMENS S7 1500F |
FX Control |
Korb Bereitstellung |
max. 2 Plätze |
- |
- |
- |
- |
- |
