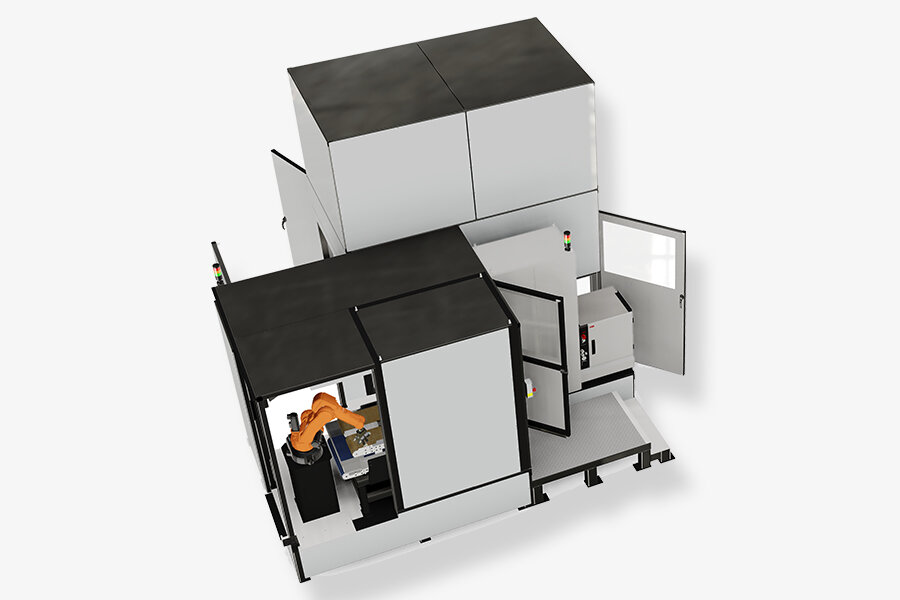

Der MaxiFlex

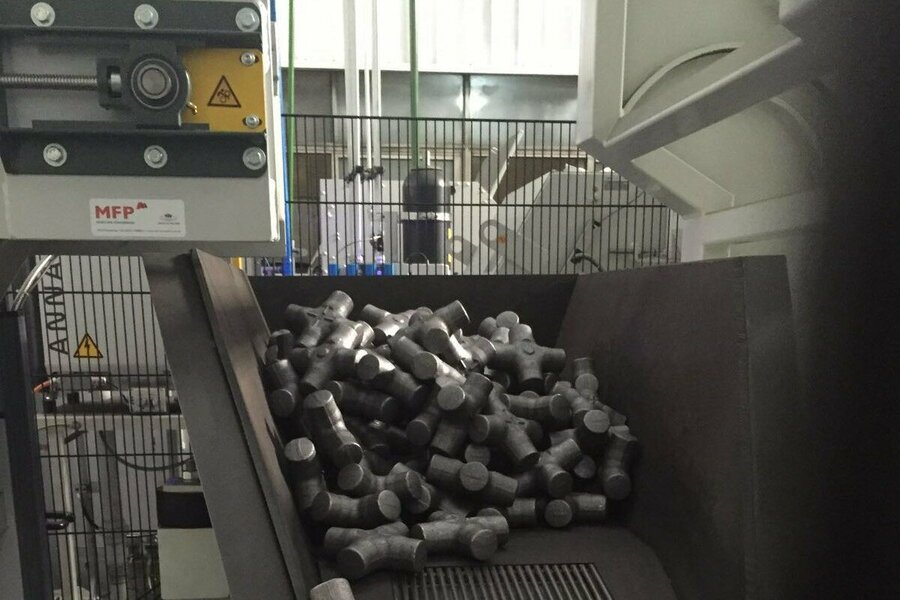

Schüttgut kann bei dieser Anlage inklusive des ganzen Containers oder der Gitterbox eingebracht werden.

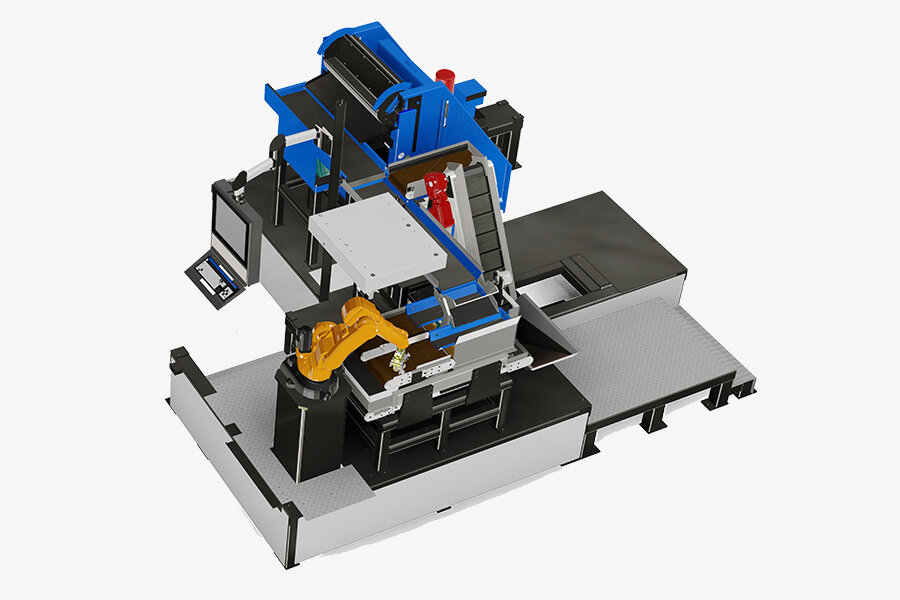

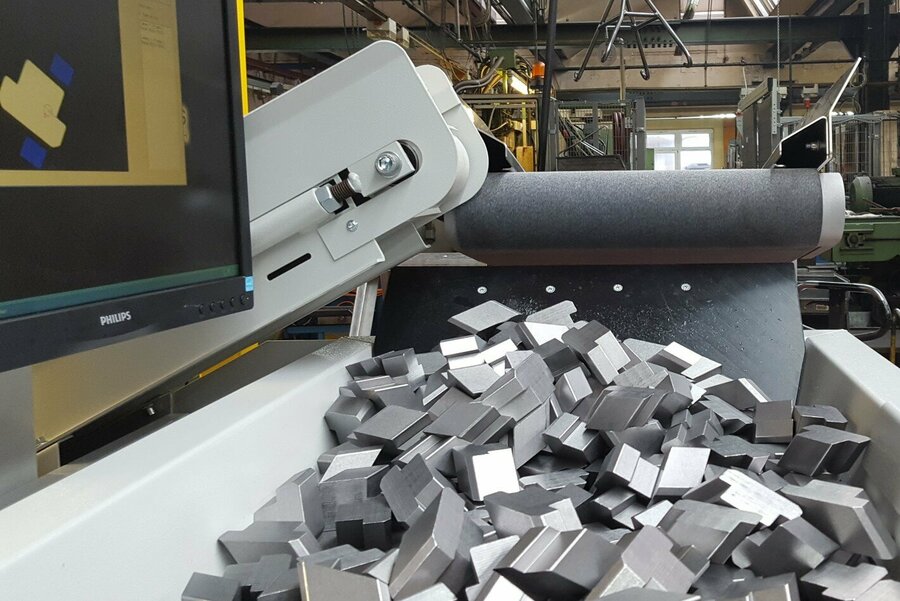

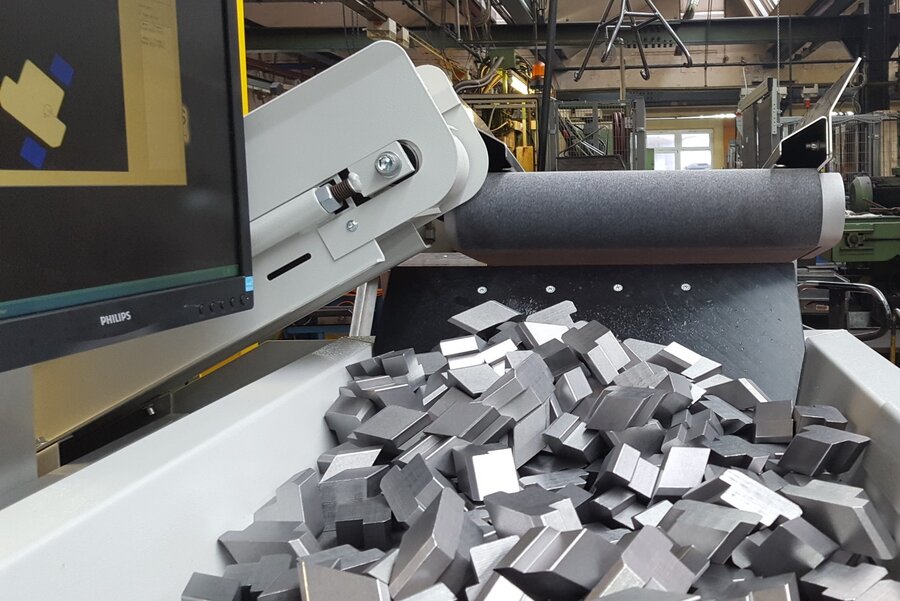

Das integrierte Hebesystem greift den Container und schüttet den Inhalt auf ein Rüttelband, das die Werkstücke weitertransportiert.
Es folgen weitere Rüttelbänder, die die Werkstücke bis zu einem Kamerasystem befördern, das über dem letzten kurzen Abschnitt der Rüttelbänder angebracht ist.

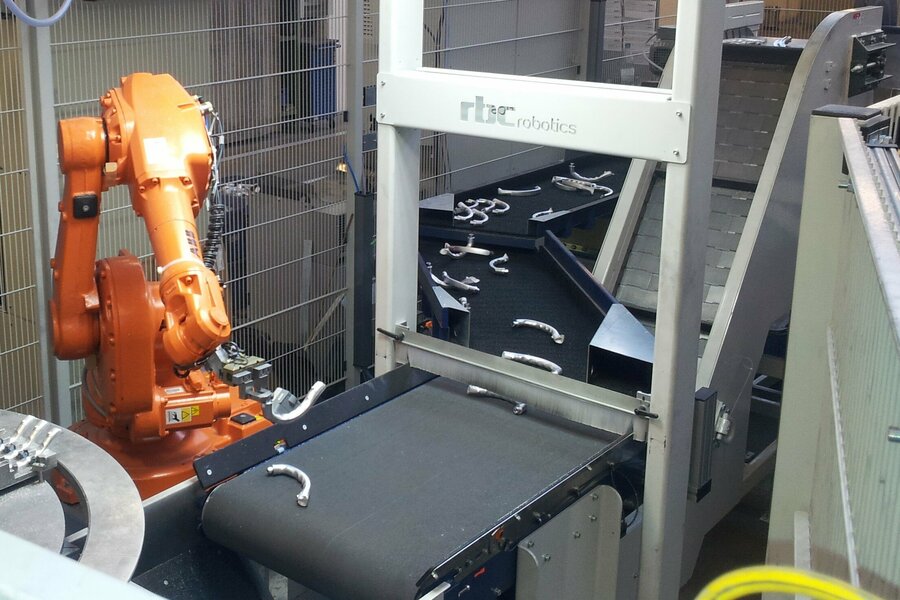

Die Werkstücke werden durch einen Roboter entnommen und einer Maschine oder der Montage zugeführt. Die fertigen Werkstücke können wieder über ein Fördersystem mit Lamellen weggefördert und in eine Kiste abgeworfen werden.
Es können Werkstücke von bis zu 5 kg verarbeitet werden. Ein robustes und sehr kompaktes Design sorgt für einen reibungslosen Ablauf. Das System eignet sich besonders gut für die Massenfertigung oder die Fließbandmontage von Rohrabschnitten, Fittings oder Armaturen.
Technische Daten
|
FX LOAD 600 |
FX LOAD 1200 EP |
FX LOAD 1200 GiBo |
FX LOAD - L |
FX LOAD - F |
FX LOAD - S |
|
|
Breite x Länge x Höhe |
2000-3300 x 2000 x 2100 mm |
3000 x 3200 x 2200 mm |
3000 x 3200 x 2200 mm |
1900 x 2500 x 2200 mm |
1900 x 2000 x 2200 mm |
1400 x 1000 x 1500 mm |
|
Beladung |
3-5 Bodenroller |
2 Stellplätze |
4 Stellplätze |
bis 3 Zuführbänder |
2 Materialspeicher |
bis 5 Schubladen |
|
Gebinde Größe |
400 x 600 x 80-150 mm, Korbgewicht max. 50 kg |
800 x 1200 x 400 mm |
800 x 1200 x 1000 mm |
Einzelzuführung |
Schüttgut |
Werkstücknest oder 2D- Bilderkennung |
|
Ausführung |
Drahtkörbe, Kleinladungsträger (Kunststoff), Blister |
Europalette |
Gitterbox |
- |
- |
Schublade |
|
Max. Stapelhöhe |
1.100 mm |
- |
- |
~ 200 mm |
- |
150 mm bei 3 Schubladen |
|
Schiebeschutz |
integriert |
integriert |
integriert |
- |
- |
- |
|
Antrieb |
2 NC Achsen für internes Korbhandling |
- |
- |
- |
- |
- |
|
Roboterfabrikate |
KUKA, ABB, FANUC |
KUKA, ABB, FANUC |
KUKA, ABB, FANUC |
KUKA, ABB, FANUC |
KUKA, ABB, FANUC |
KUKA, ABB, FANUC |
|
Bodenwanne |
Durchgehend abgedichtet, barrierefreie Korbstapel-Beladung |
- |
- |
- |
- |
- |
|
Zellensteuerung |
SIEMENS S7 1500 |
SIEMENS S7 1500F |
SIEMENS S7 1500F |
SIEMENS S7 1500F |
SIEMENS S7 1500F |
FX Control |
|
Korb Bereitstellung |
max. 2 Plätze |
- |
- |
- |
- |
- |
