PVHDC 2000-4000 – große Ringe leicht gemacht

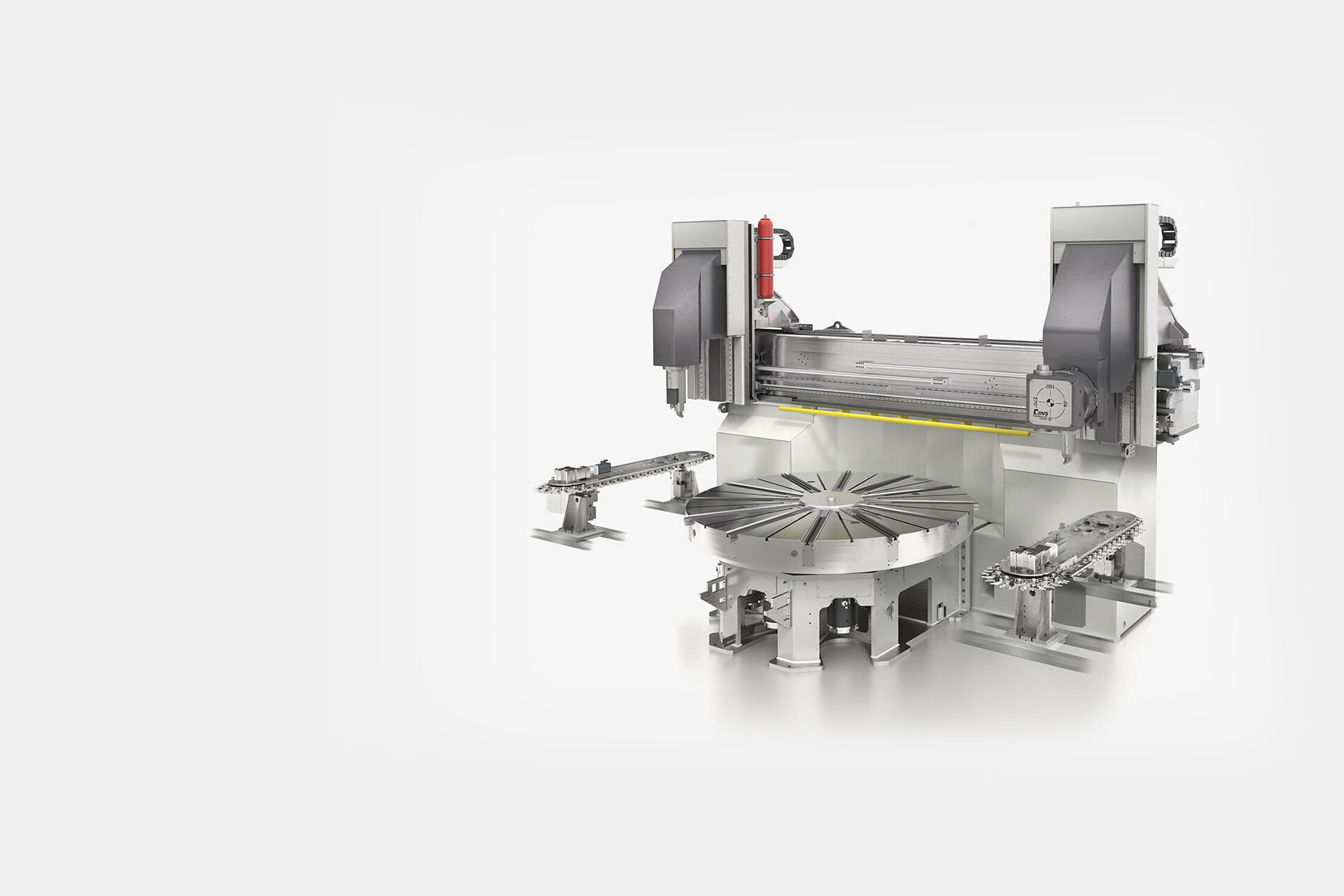

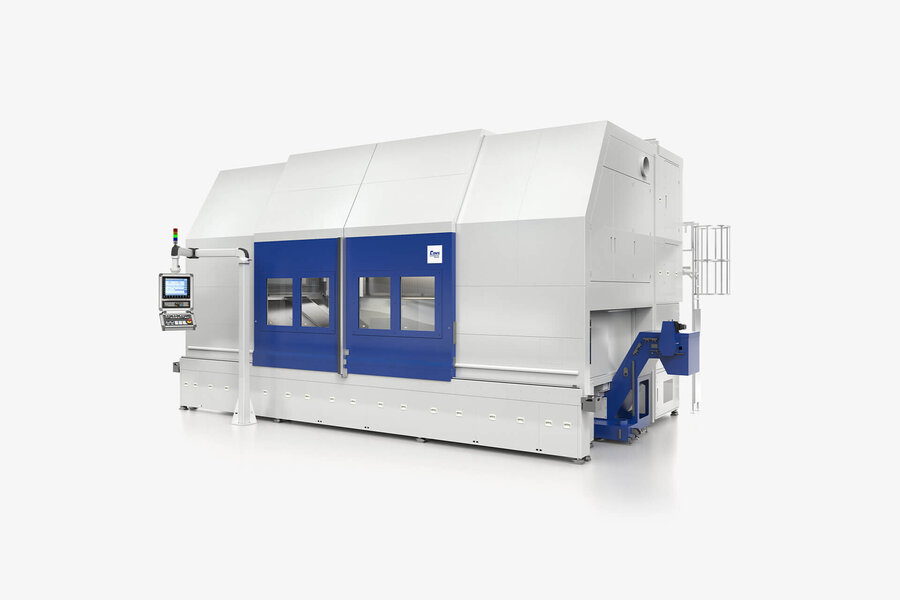

Werkzeugmaschine PVHDC 2000-4000 – große Ringe leicht gemacht

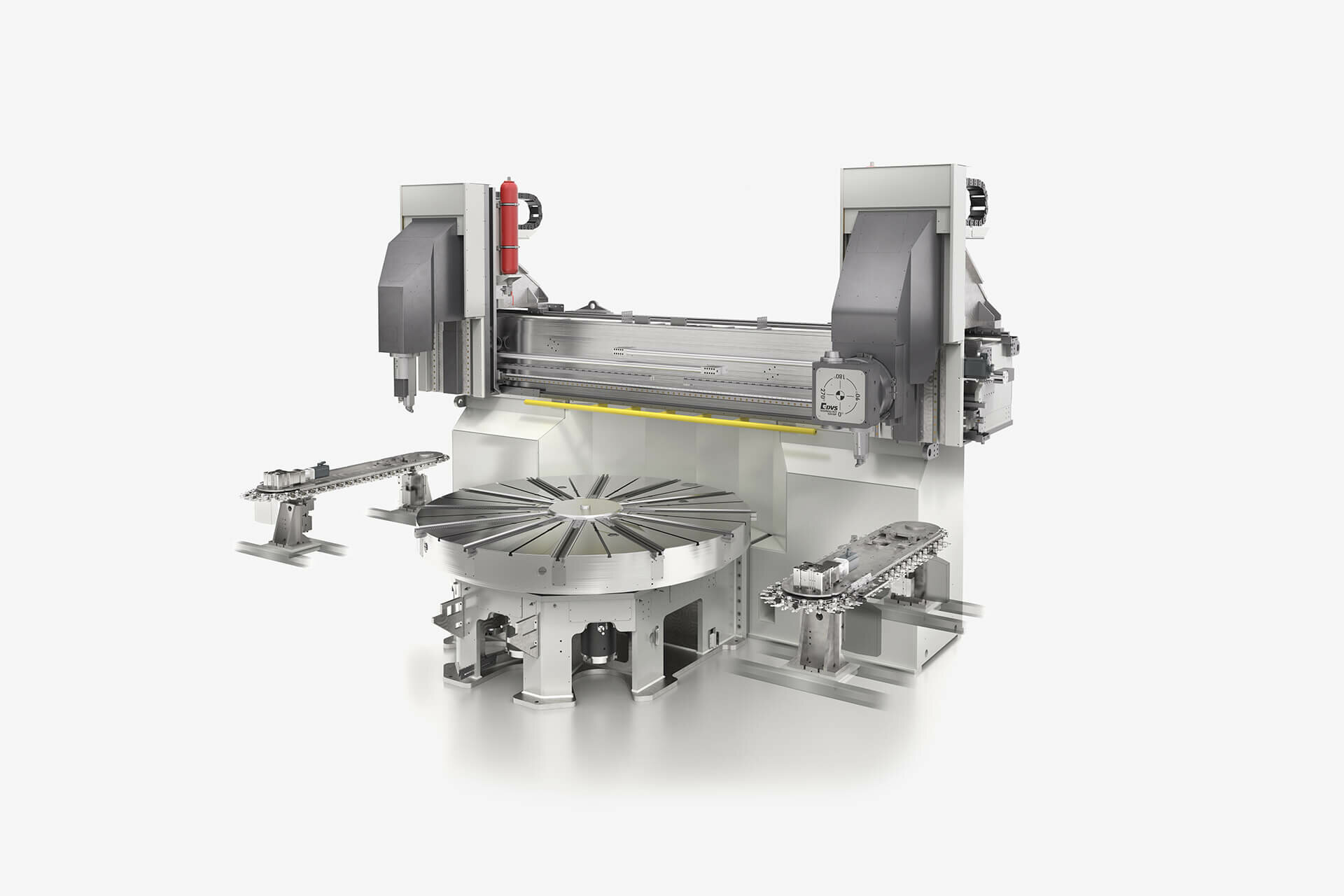

Die PV-Maschinen zur Bearbeitung von großen Werkstücken von 2.000 bis 4.000 mm Durchmesser und 1.000 mm Höhe haben ein besonders stabiles Maschinenbett mit durchgehender Auflage des Führungsträgers für höchste Steifigkeit und Genauigkeit. An den Führungen des Maschinenbettes können bis zu zwei Kreuzschlitten verbaut werden, die eine große Bandbreite von Werkzeugträgern aufnehmen können - von feststehenden Werkzeugaufnahmen bis zu Multifunktionsköpfen mit B-Achse und Motorfrässpindel. Es können Werkzeugmagazine für einen automatischen Werkzeugwechsel vorgesehen werden.

Der massive Spindelkasten zeichnet sich durch eine sehr robuste und höchst präzise Wälzlagerung aus. Der Antrieb erfolgt über eine Zahnradstufe und ist über die Zahl der verbauten Motore skalierbar. Bei Bedarf können auch zwei Spindelkästen an einem Maschinenbett eingesetzt werden.

Sie haben weitere, spezifischere Fragen zur PV-Reihe oder zum PITTLER MaschinenprogrammSprechen Sie uns an, damit wir gemeinsam mit Ihnen die für Sie passende Lösung finden.

Highlights
01

Leistungsstarke Spindelkästen: S1-Momente bis 72.000 Nm und S1-Leistungen bis 300 kW. Zustellungen bis zu 20 mm bei 1 mm Vorschub.

02

Technologie-Baukasten aus Werkzeugträger zum Drehen, Bohren, Fräsen, Verzahnen, Schleifen und B-Achse für komplexe Geometrien

03

Automatischer Werkzeugwechsel über Teller- und Kettenmagazine mit bis zu 87 Plätzen

04

Solides Maschinenbett mit durchgehender Führungsträgerauflage für höchste Steifigkeit und Genauigkeit

Multifunktionskopf

  • Unterschiedlichste Werkzeugträger - für jede Anwendung der richtige Kopf
  • Sondermultifunktionskopf mit stufenloser A-Achse und B-Achse sowie C3-Achse möglich
  • Als Einzelwerkzeugaufnahmen oder als Stößel
  • Alle Köpfe immer in Verbindung mit PITTLER Werkzeugmagazine möglich
  • Werkzeugrevolver mit bis zu 12 Werkzeugen

  • Varianten

  • Für jeden Anwendungsfall die richtige Grundmaschine
  • Klassisch 1 Spindel 1 Werkzeugträger:
    2-achsiges Bearbeiten
  • Reduziert Hauptzeit durch 2 Werkzeugträger:
    4-achsiges Bearbeiten
  • Hauptzeitparalleles Be- und Entladen, Aufgrund 2 unabhängiger Arbeitsräume

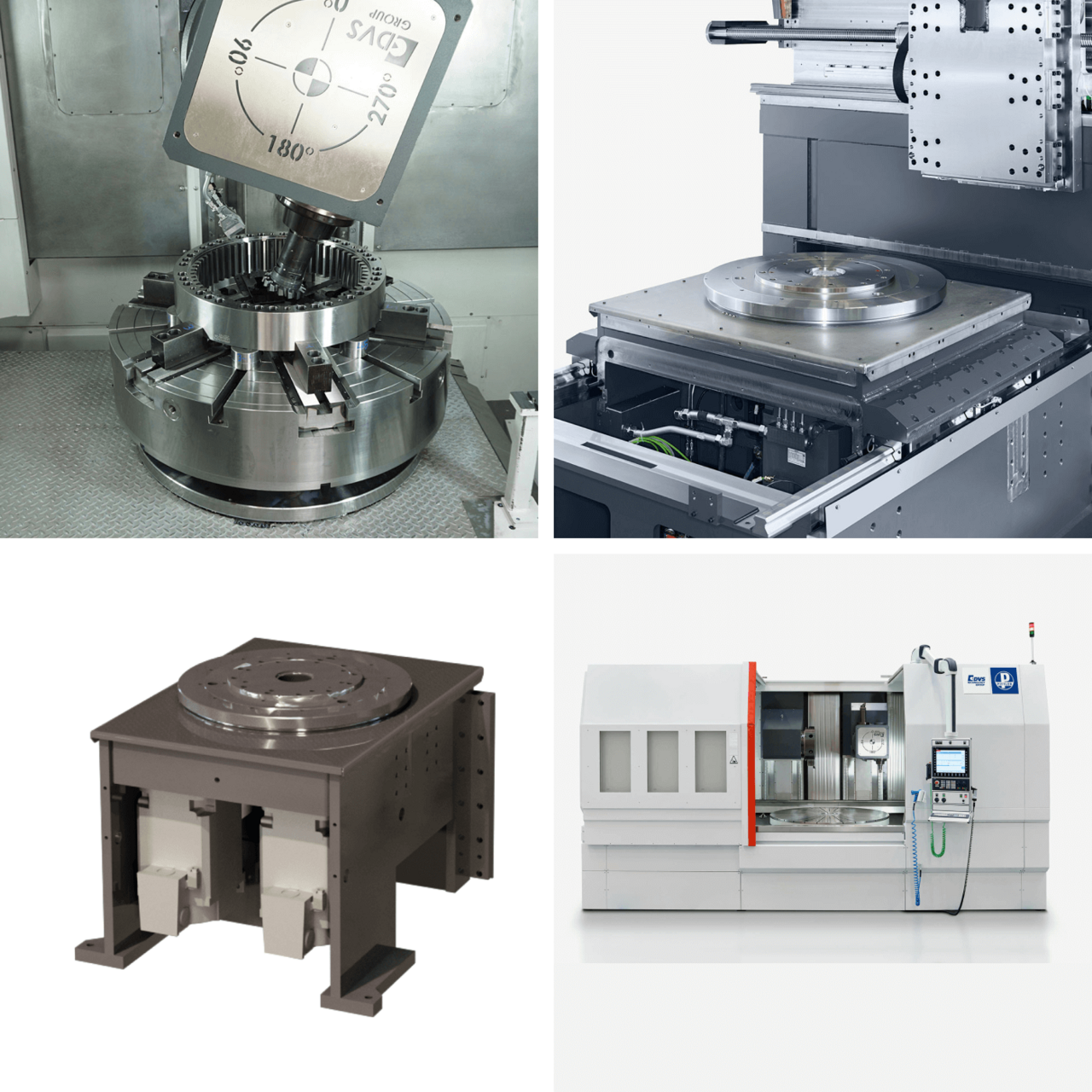

  • Spindelkasten

  • Spindelkasten mit oder ohne Y- Achse
  • Hydraulische Klemmung möglich
  • Verschiedene Spindelkastenoptionen mit bis zu 1.500 U/min oder einem Drehmoment von bis zu max. 42.000 N/m

  • Bedienerfreundlichkeit

  • Speziell auf die Kundenanforderung abgestimmte Eingabemasken für z.B. Schleifen, Messen - Aufmassmessen, Skiving usw.
  • Option: Zusatzbildschirm / Monitor

  • Werkzeugwechsel

  • Automatischer Werkzeugwechsel mit bis zu 150 Werkzeugen
  • Unterschiedliche Werkzeugsysteme möglich für Dreh- und Rotative- Werkzeuge
  • Werkzeugsystem: Capto C6 / C8 / C10 / HSK 63 / HSK 80 / HSK 100

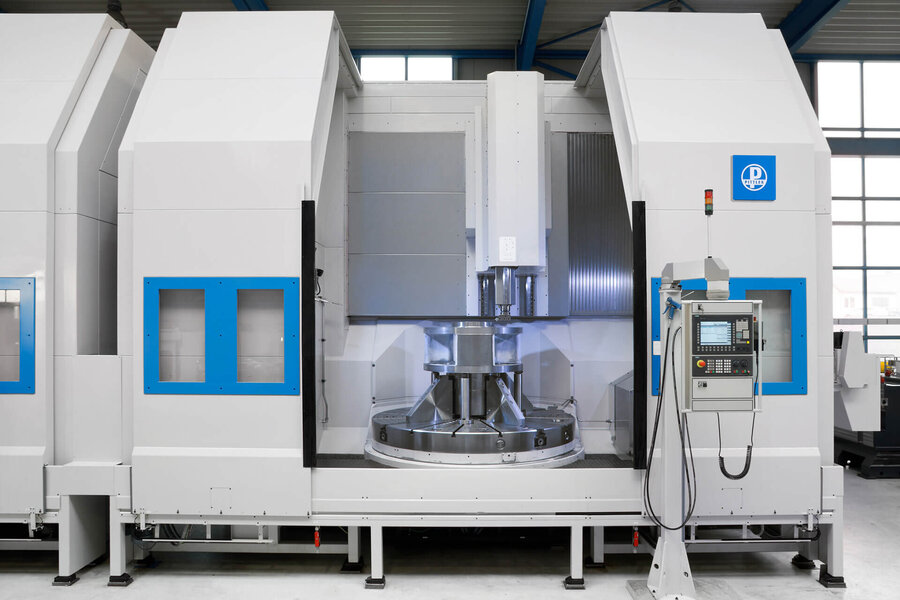

  • Pittler PV3 frontal

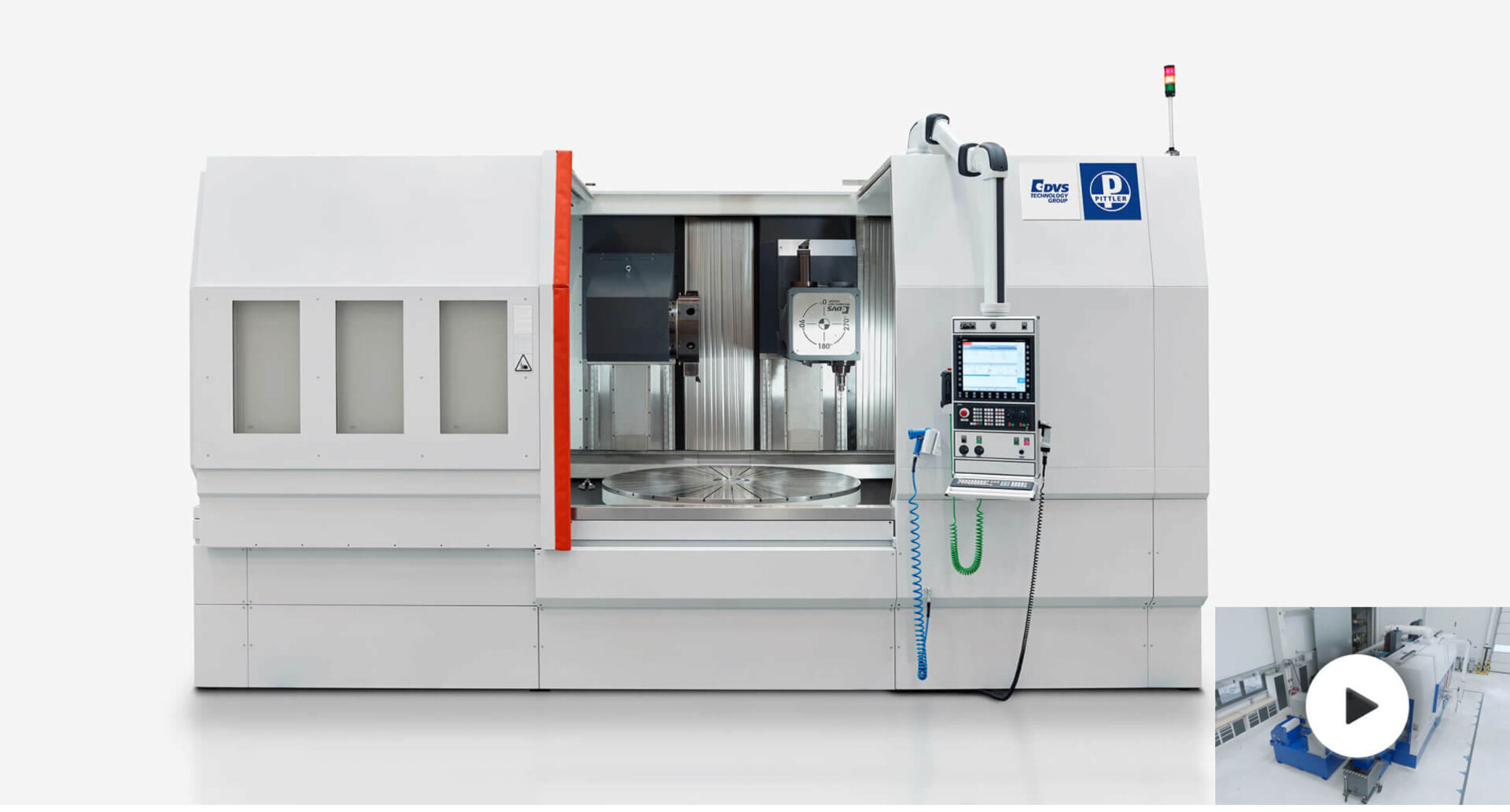

    Video: Lassen Sie sich inspirieren
    Werkstücke und Maschinen
    Technische Spezifikation*
    Heavy Duty Cutting by DVS – die PV-Baureihe
    Modul PV 2000 PV 3000 PV 4000
    Werkstückdurchmesser
    max. in mm
    2400 3200 4000
    Werkstücklänge
    max. in mm
    800 800 1000
    Technologien 2-achsig (XZ) Drehen und Schleifen, 4-achsig (XZBC) Fräsen, Automat. WZ-Wechsel 2-achsig Drehen und Schleifen, 4-achsig (XYBC) Fräsen, Automat. WZ-Wechsel 2-achisg (XZ) Drehen und Schleifen, 4-achsig (XYZB) Fräsen, Automat. WZ-Wechsel
    Antrieb Spindelkasten mit Planscheibe Spindelkasten mit Planscheibe Spindelkasten mit Planscheibe
    max. S1 - Moment des Hauptantriebes [Nm] 820 63000 72000
    Ausrüstung max. 2 Supporte mit:
    Revolver, Feste WZ-Aufnahme mit automat. WZW, B-Achs-Multifunktionskopf mit Frässpindel und fester WZ-Aufnahme mit automat. WZW
    max. 2 Supporte mit: Revolver, Feste WZ-Aufnahme mit automat. WZW,
    B-Achs-Multifunktionskopf mit Frässpindel und fester WZ-Aufnahme mit automat. WZW
    max. 2 Supporte mit: Revolver, Feste WZ-Aufnahme mit automat. WZW, B-Achs-Multifunktionskopf mit Frässpindel und fester WZ-Aufnahme mit automat. WZW
    Download

    *Abweichende Werkstückgeometrien erfordern individuellere Maschinenausführungen. Aus diesem Grund dienen die hier genannten technischen Daten als Orientierung, können aber im Einzelfall von der Realität abweichen.
