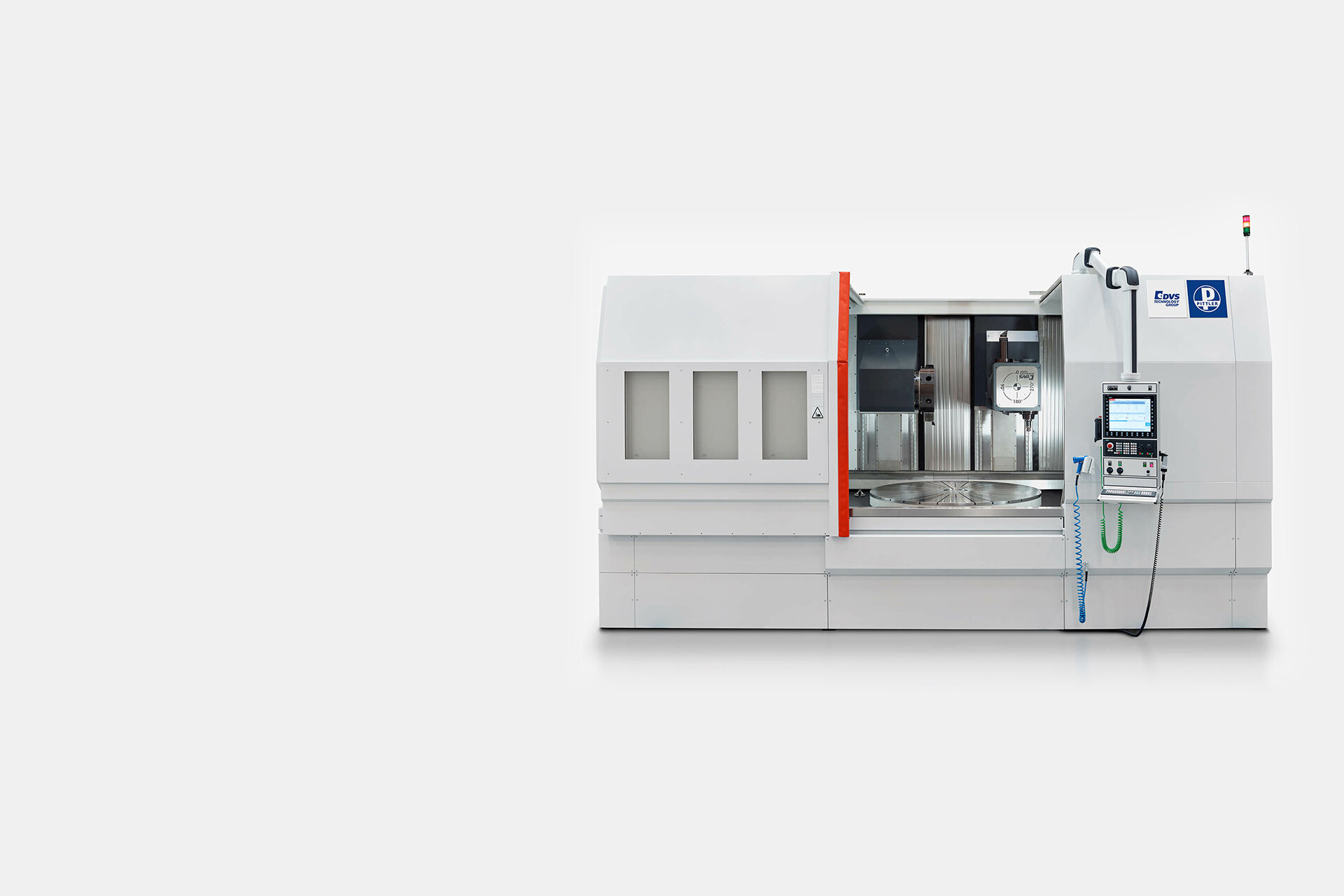

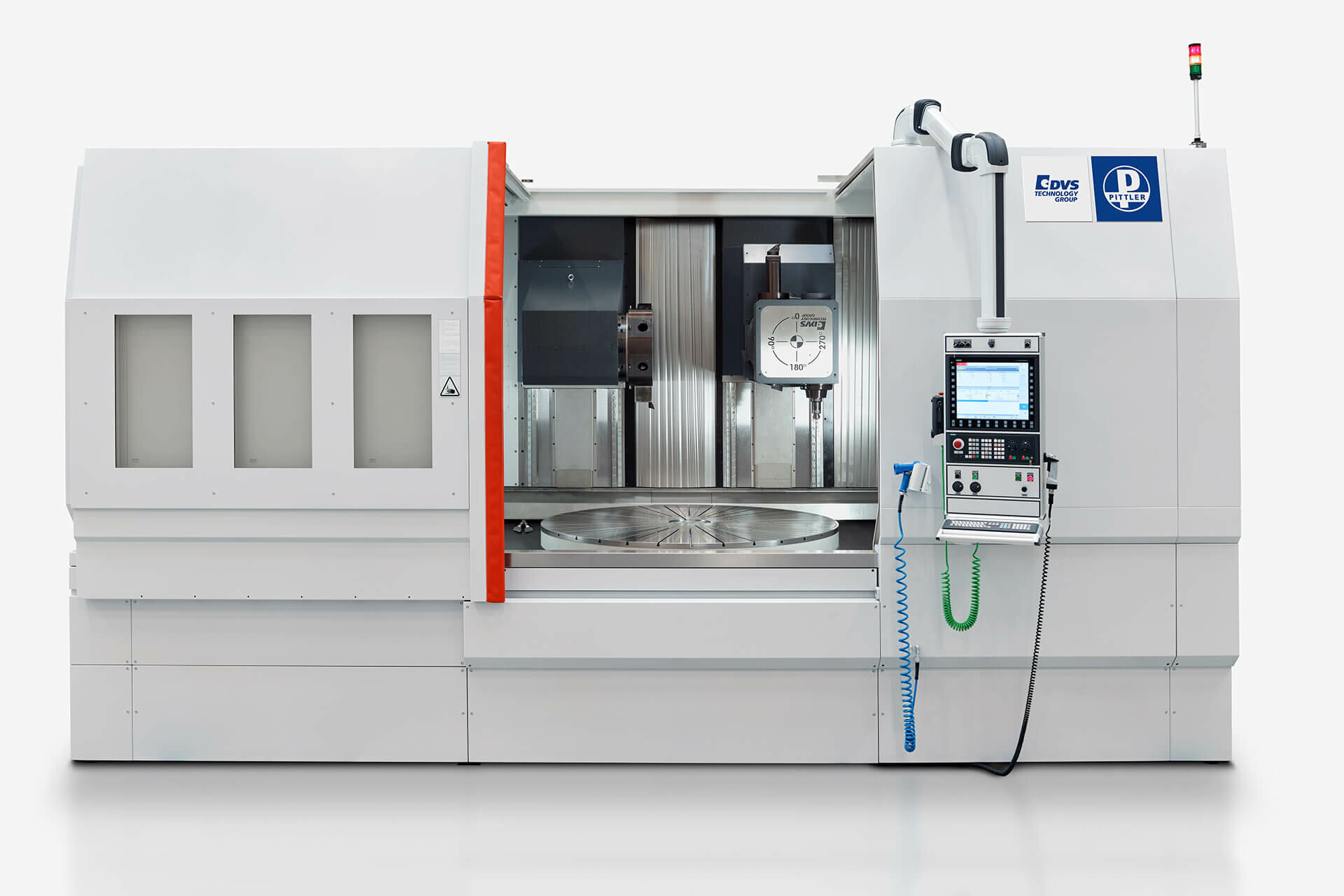

Unser Maschinenprogramm Die PV 630-2000 – der Allrounder für mittlere bis große Bauteile

Der kleinere Baukasten der PV-Serie erlaubt Konfigurationen für Multi-Technologiemaschinen und die Komplettbearbeitung von rotatorischen Bauteilen mit Durchmessern von 350 mm bis 2.000 mm.

Die Serie besteht aus einspindeligen Maschinen, Maschinen mit zwei voneinander getrennten Arbeitsräumen mit jeweils einem Werkzeugträger und aus Pendelschlittenmaschinen, die eine optimale Balance zwischen Neben- und Hauptzeit gewährleisten.

Dieses Programm ist so konzipiert, dass alle Applikationen wie Drehen, Schleifen, Bohren, Fräsen auf den Maschinen umsetzbar sind. Des Weiteren ist es möglich, die einzelnen Modelle mit einer Y-Achse auszustatten, was das PITTLER SKIVING erlaubt.

Lassen Sie sich von der außerordentlichen Flexibilität und den Ausstattungsvarianten überzeugen.

Sie haben weitere, spezifischere Fragen zur PVSL oder zum PITTLER Maschinenprogramm?. Sprechen Sie uns an, damit wir gemeinsam mit Ihnen die für Sie passende Lösung finden.

Highlights

01

Bis zu 6-Achsen-Bearbeitung: Drehen, Schleifen, Fräsen, Bohren, Messen, PITTLER SKIVING möglich mit Y-Achse

02

Automatischer Werkzeugwechsel mit bis zu 150 Werkzeugen

03

Hoher Grad an Flexibilität und zahlreiche Ausstattungsvarianten

04

Großzügig bemessener Arbeitsraum und gute Zugänglichkeit für optimale Beladung

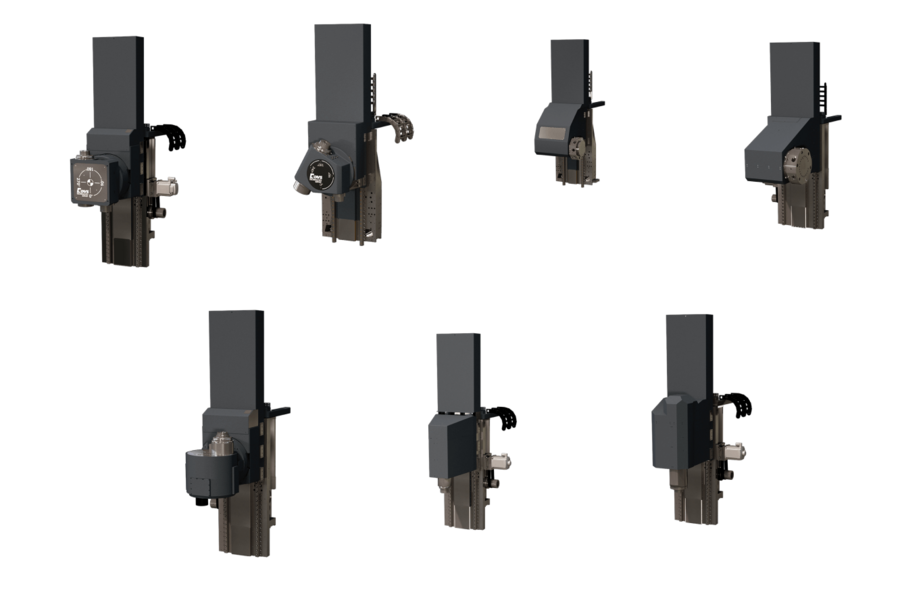

Multifunktionskopf

Unterschiedlichste Werkzeugträger - für jede Anwendung der richtige Kopf

Sondermultifunktionskopf mit stufenloser A-Achse und B-Achse sowie C3-Achse möglich

Als Einzelwerkzeugaufnahmen oder als Stößel

Alle Köpfe immer in Verbindung mit PITTLER Werkzeugmagazine möglich

Werkzeugrevolver mit bis zu 12 Werkzeugen

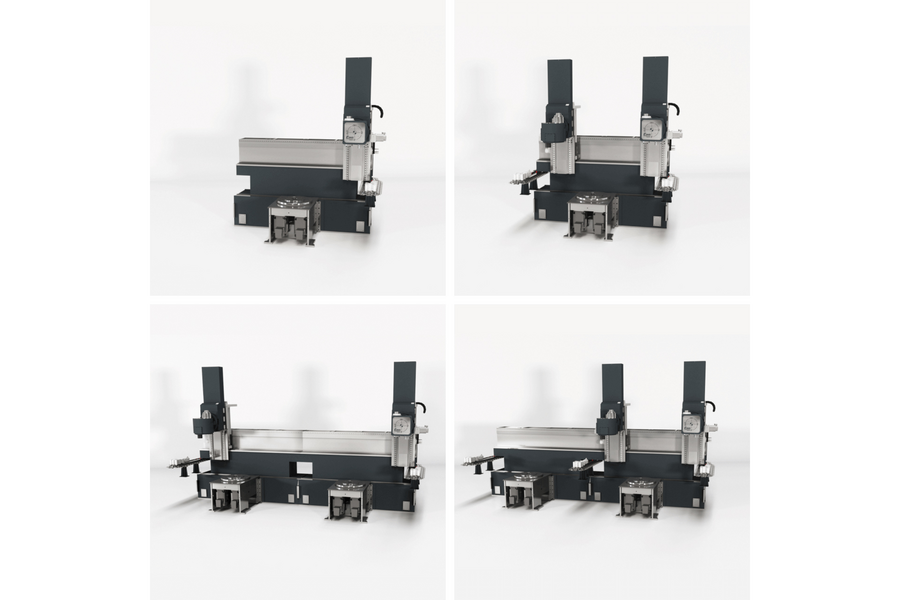

Varianten

Für jeden Anwendungsfall die richtige Grundmaschine

Klassisch 1 Spindel 1 Werkzeugträger:
2-achsiges Bearbeiten

Reduziert Hauptzeit durch 2 Werkzeugträger:
4-achsiges Bearbeiten

Hauptzeitparalleles Be- und Entladen, Aufgrund 2 unabhängiger Arbeitsräume

Spindelkasten

Spindelkasten mit oder ohne Y- Achse

Hydraulische Klemmung möglich

Verschiedene Spindelkastenoptionen mit bis zu 1.500 U/min oder einem Drehmoment von bis zu max. 42.000 N/m

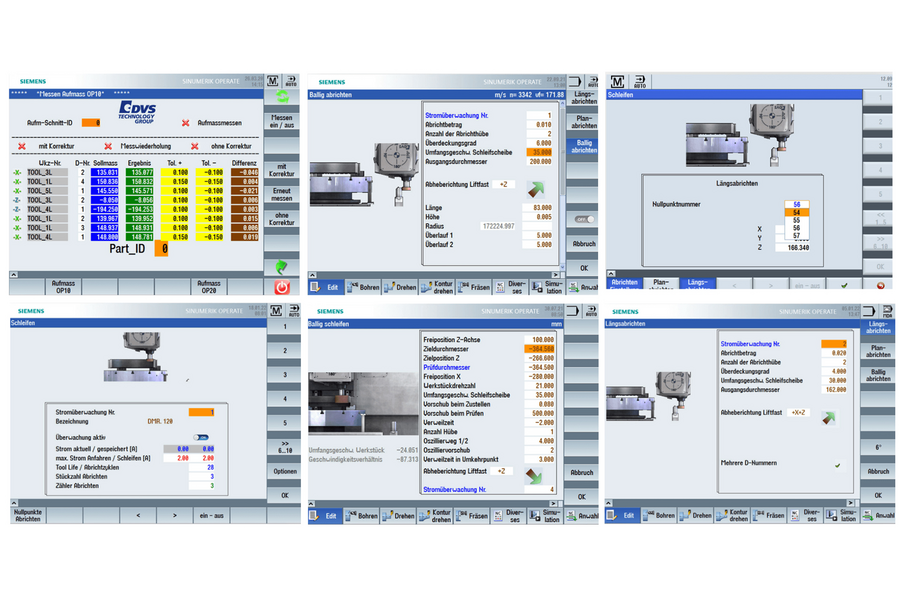

Bedienerfreundlichkeit

Speziell auf die Kundenanforderung abgestimmte Eingabemasken für z.B. Schleifen, Messen - Aufmassmessen, Skiving usw.

Option: Zusatzbildschirm / Monitor

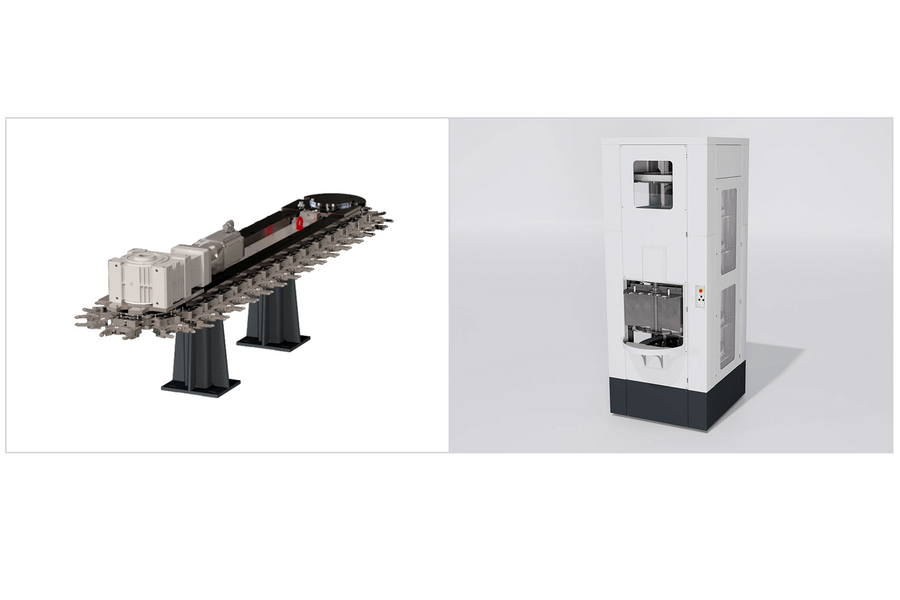

Werkzeugwechsel

Automatischer Werkzeugwechsel mit bis zu 150 Werkzeugen

Unterschiedliche Werkzeugsysteme möglich für Dreh- und Rotative- Werkzeuge

Werkzeugsystem: Capto C6 / C8 / C10 / HSK 63 / HSK 80 / HSK 100

Video: Lassen Sie sich inspirieren

Werkstücke und Maschinen

Baureihe PV Technische Spezifikation*

Baureihe	PV630	PV1250	PV1600	PV2000
Werkstückdurchmesser max. in mm:	630	1250	1600	2000
Technologien:	Drehen, Schleifen, Fräsen, Bohren, Messen, PITTLER SKIVING möglich mit Y- Achse	Drehen, Schleifen, Fräsen, Bohren, Messen, PITTLER Skiving möglich mit Y- Achse	Drehen, Schleifen, Fräsen, Bohren, Messen, PITTLER Skiving möglich mit Y- Achse	Drehen, Schleifen, Fräsen, Bohren, Messen, PITTLER Skiving möglich mit Y- Achse
Antriebsleistung bis zu:	31	122	206	206
Drehmoment bei 100% ED bis zu:	1375	9100	32800	32800
Drehzahl max. :	1500	600	420	400

*Abweichende Werkstückgeometrien erfordern individuellere Maschinenausführungen. Aus diesem Grund dienen die hier genannten technischen Daten als Orientierung, können aber im Einzelfall von der Realität abweichen.

Gute Lösungen beginnen mit gutem Zuhören Kontakt & Service

Sie haben Rückfragen zu unserem Maschinenprogramm oder Werkstückportfolio?

Sie haben Rückfragen zu einem individuellen Anwendungsfall, wünschen weiterführende Informationen oder ein konkretes Angebot?

Wir stehen gerne jederzeit gerne zu Verfügung.

NICHT DAS RICHTIGE GEFUNDEN?

Unser Maschinenportfolio

DAS KOMPAKTE MULTITALENT SkiveLine – effizient verzahnt, komplett bearbeitet

Modernes Dreh- und Fräszentrum mit flexiblem Multifunktionskopf, Werkzeugmagazin und Y- Achse. Original PITTLER SKIVING.

HOCH EFFIZIENT, AUTOMATISIERT UND LEICHT UMZURÜSTEN PV 2000-5000 – Große Ringe leicht gemacht

Der Baukasten der großen PV-Serie erlaubt Konfigurationen für Multi-Technologie-Anwendungen und eine Komplettbearbeitung sämtlicher rotatorischer Bauteile mit Durchmessern von 2.000 mm bis 5.000 mm.

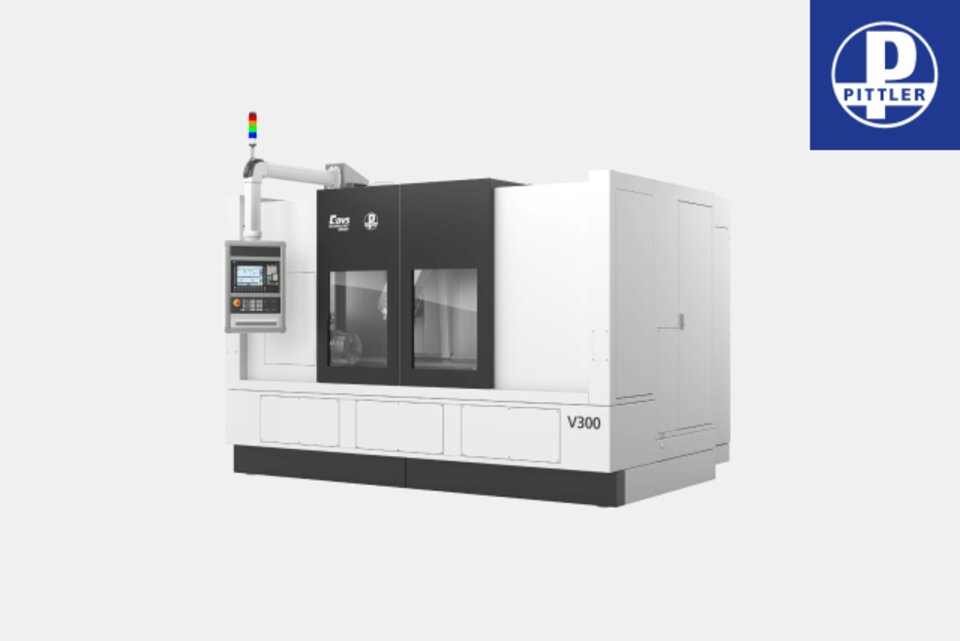

DREHEN, FRÄSEN, VERZAHNEN IN NUR EINER AUFSPANNUNG V300 – Der Allrounder für verzahnte Wellen
