FX LOAD 600
Die Korbstapelzelle

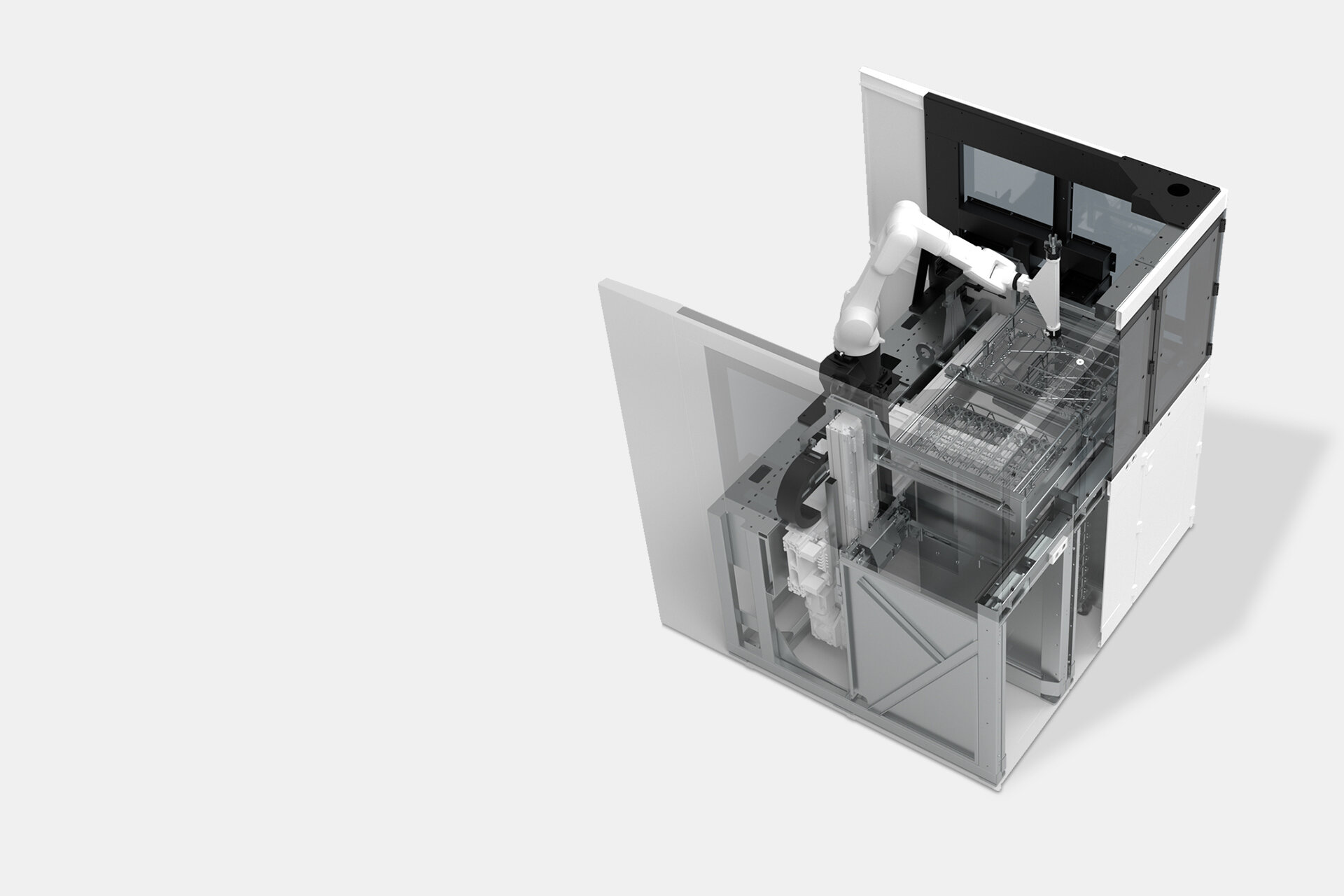

Kompakt und flexibel: die rbc robotics Korbstapelzelle.
Die Modulbaureihe um das Korbstapelmodul FX LOAD 600 bietet viele Möglichkeiten Ihre Produkte zu vereinzeln sowie Werkstücke in definierten Lagen zuverlässig und flexibel zu entladen. Insbesondere dient sie als Korbstapelmodul für Kunststoff-Behälter, Blister und Drahtkörbe von 400x600 mm.
Der integrierte Roboter verfügt über einen Wechselgreifer und kann sowohl die Bauteile als auch die Körbe bewegen. Für taktzeitneutrales Arbeiten ist ein Zusatzmodul mit zweitem Roboter erhältlich, das seitlich rechts oder links angedockt werden kann.
Durch schnelle Taktzeiten, ein einfaches Umrüsten und bedienerfreundliches Programmieren sparen Sie mit der Korbstapelzelle FL Load 600 wertvolle Zeit und Kosten. Erfahren Sie im folgenden Mehr über diese Maschine und optimieren Sie Ihre Produktion.
„In Modulen denken und Individualität leben – für unsere Kunden und ihre Visionen.“
Frank Götz

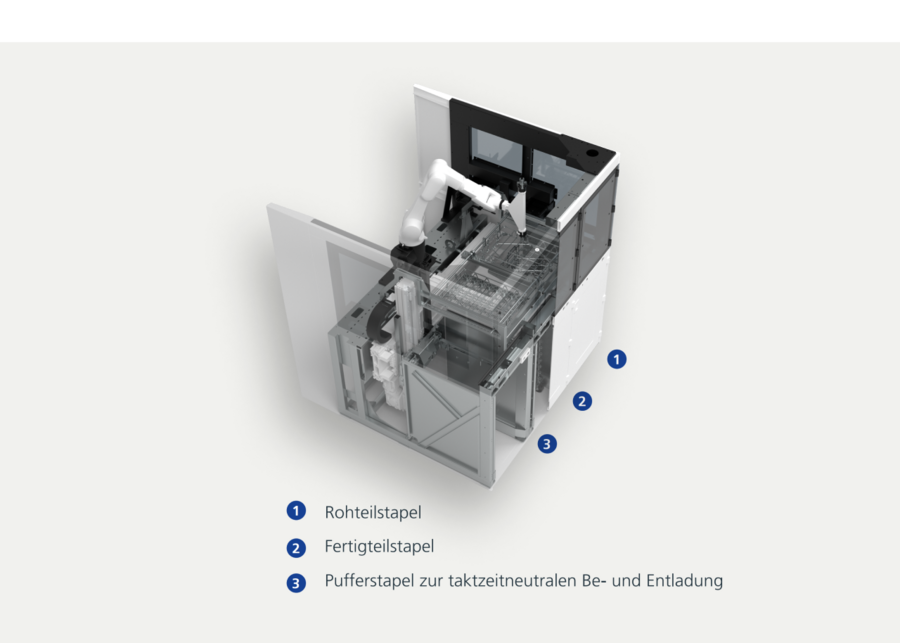

Anwendung
Das interne Handling des Korbstapelmoduls entnimmt vom Rohteilstapel immer den obersten Korb oder Behälter und stellt ihn auf einem dafür vorgesehenen Bereitstellungsplatz zur Verüfügung. Hier kann der integrierte Roboter einzelne Werkstücke gezielt entnehmen und der weiteren Verwendung zuführen. Der Roboter kann mit einem Einfach- oder Doppelgreifer ausgestattet werden, je nach Taktzeit und Notwendigkeit.
Die Behälter werden immer in einer festgelegten Reihenfolge von dem Korbstapelmodul abgearbeitet. Durch den integrierten Schiebeschutz kann der jeweilige Stapel mit Fertigteilen taktzeitneutral vom Mitarbeiter entnommen und durch einen Rohteilstapel ersetzt werden.

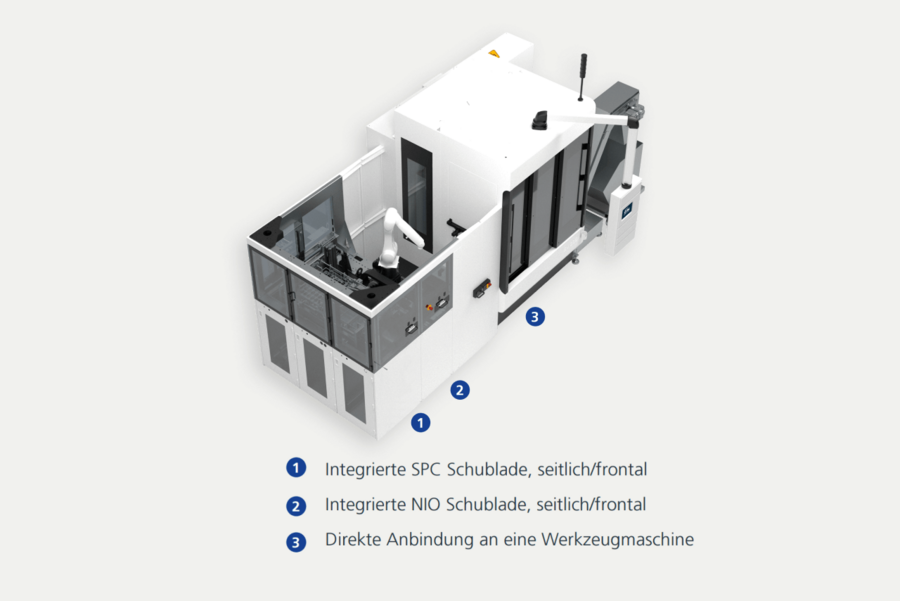

Werkstückzuführung
Die Werkstückzuführung erfolgt über Behälterstapel auf Bodenrollern. Hierdurch ermöglcht das Korbstapelmodul FX Load 600 einen einfachen Werkstückstransport im Betrieb von Station zu Station. Flexible Erweiterungen auf eine höhere Kammeranahl ermöglichen hohe Autonomiezeiten. Natürlich ist der flexible Zugang zu allen Kammern über abgesicherte Türen möglich.

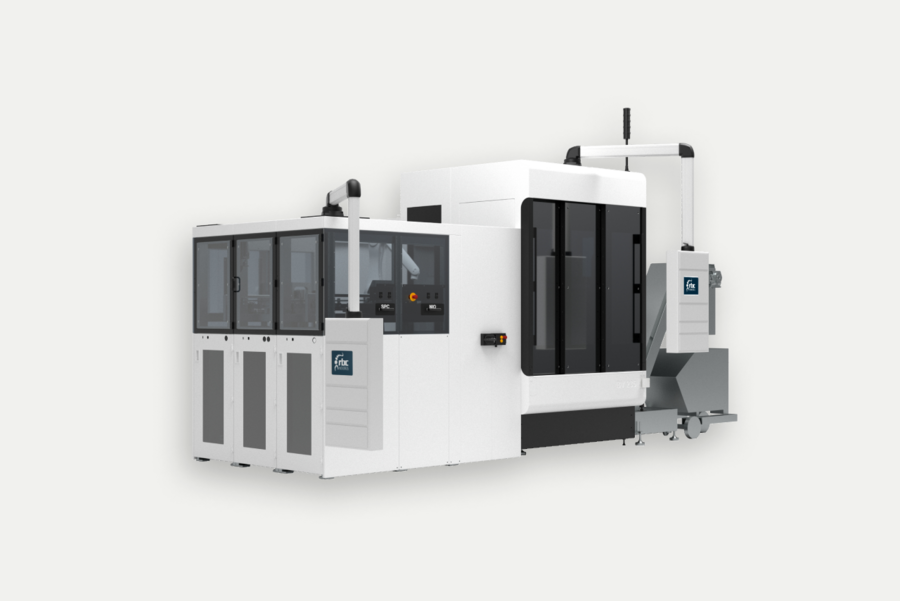

Das Umstapelmodul und das Herz des Korbstapelmoduls FX Load 600. Ein 2-Achsen-System für Körbe und Kisten ermöglicht ein Korbhandling für bis zu 50 kg, zusätzlich kann das Korbstapelmodul mit Einfach- und Doppelgreifern ausgestattet werden. Es ist flexibel und dezentral einsetzbar und ermöglicht front „Front-of-Line“, „End-of-Line“ sowie zwischen-stationäre Speicher, Die Intelligente Werkstückzuführung für flexible Fertigungsprozesse ermöglicht die Bearbeitung diverser Werkstückenarten.
Fazit
Vom Einzelstück bis hin zur Massenfertigung: Mit unserer langjährigen Erfahrung im Bereich der Automation mit Korbstapelmodulen erfüllen wir höchste Qualitätsansprüche mit neuesten Technologien und Entwicklungen und ermöglichen Ihnen optimale Taktzeiten und eine einfach Umrüstung der Maschinen. Mehr als nur Taktzeigen: Eine Klare und benutzerfreundliche Bedienung erleichtert den Umgang mit der Automation im Produktionsbetrieb und erhöht die Akzeptanz bei Ihren Mitarbeitern und Kunden.
Technische Daten
|
FXs 600 |
|
|
Breite x Länge x Höhe |
2000-3300 x 2000 x 2100 mm |
|
Beladung |
3-5 Bodenroller |
|
Gebinde Größe |
400 x 600 x 80-150 mm, Korbgewicht max. 50 kg |
|
Ausführung |
Drahtkörbe, Kleinladungsträger (Kunststoff), Blister |
|
Max. Stapelhöhe |
1.100 mm |
|
Schiebeschutz |
integriert |
|
Antrieb |
2 NC Achsen für internes Korbhandling |
|
Roboterfabrikate |
KUKA, ABB, FANUC |
|
Bodenwanne |
Durchgehend abgedichtet, barrierefreie Korbstapel-Beladung |
|
Zellensteuerung |
SIEMENS S7 1500 |
|
Korb Bereitstellung |
max. 2 Plätze |
