uFlex –基于多种功能的多重选项
我们的机床 uFlex –基于多种功能的多重选项

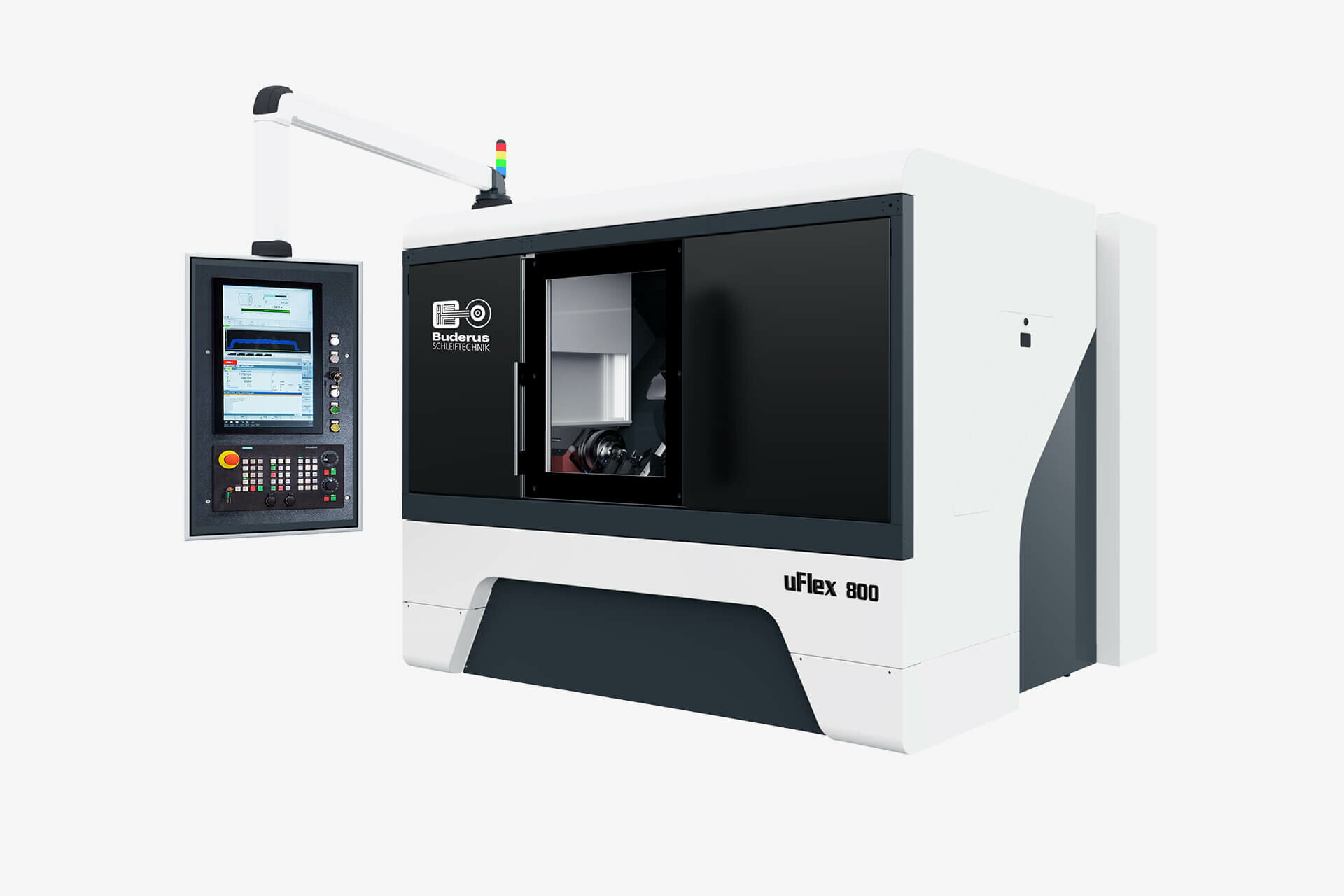

uFlex是一款紧凑的热后精加工机床,上部区域配备一个十字滑架,滑架上安装一个旋转多功能刀塔或固定刀具。

这个多功能头可以根据需求配备不同刀具和测量装置。

工件主轴安装在机床左下方区域。一个手动可调节尾座位于Z轴方向工件主轴的对侧。

机床可以通过多种方式上料:

  • 手动上料
  • 机器人单元
  • DVS轴类自动化单元
  • 环形料道
  • 中间公用区域上料
要点
01

即插即用——所有部件的快捷连接最大程度降低了停机时间并保证了快速的调试运行。

02

紧凑设计——内置化组件确保了最小空间中的最高生产率。

03

独立的自动化概念提供了简单、实用乃至极为复杂的解决方案。

04

符合人体工程学的22英寸大屏幕操作面板具有卓越的触觉灵敏性。无需其他演示即可进行直观操作和单独设置.

05

布德鲁斯多功能转塔和270°旋转范围的无级可调NS轴实现了不同技术的单独与灵活集成。

06

天然花岗岩制成的独特、耐用的床身具有极高的刚性、减震性和优异的热稳定性保证了高水准的工艺稳定性。

技术参数*

机床参数:

uFlex 800

uFlex 1500

最大工件直径 mm:

350 mm

350 mm

最大工件长度 mm:

500 mm

1200 mm

最大工件重量:

50 kg

150 kg

最大工件重量(自动加载):

8 kg

8 kg

主轴转速,无极调速,NC控制轴转速:

0 – 4000 rpm

0 – 4000 rpm

工作台行程X1轴(水平)/Z轴(竖直):

500 mm / 800 mm

500 mm / 1500 mm

工作台速度X1轴/Z1轴:

0 - 30 m/min / 0 - 60 m/min

0 - 30 m/min / 0 - 60 m/min

无极可调送料速度:

0,01 - 15 mm/min

0,01 - 15 mm/min

每行程进给量:

0,0005 - 0,1 mm

0,0005 - 0,1 mm

机床连接负载:

40 kW

40 kW

机床重量:

7.000 kg

8.000 kg




多功能磁头*

机床参数:

uFlex 800

uFlex 1500

旋转范围 [°]:

- 45 up to + 225

- 45 up to + 225

定位精度 [°]:

0,001

0,001

重复精度 [”]:

< 3.6

< 3.6

分辨率 [°]:

0,001

0,001

*Different workpiece geometries require more individual machine designs. For this reason, the technical data given here serve as a guide, but may deviate from reality in individual cases.
