iCompact – 为您的生产工艺提供最佳灵活性

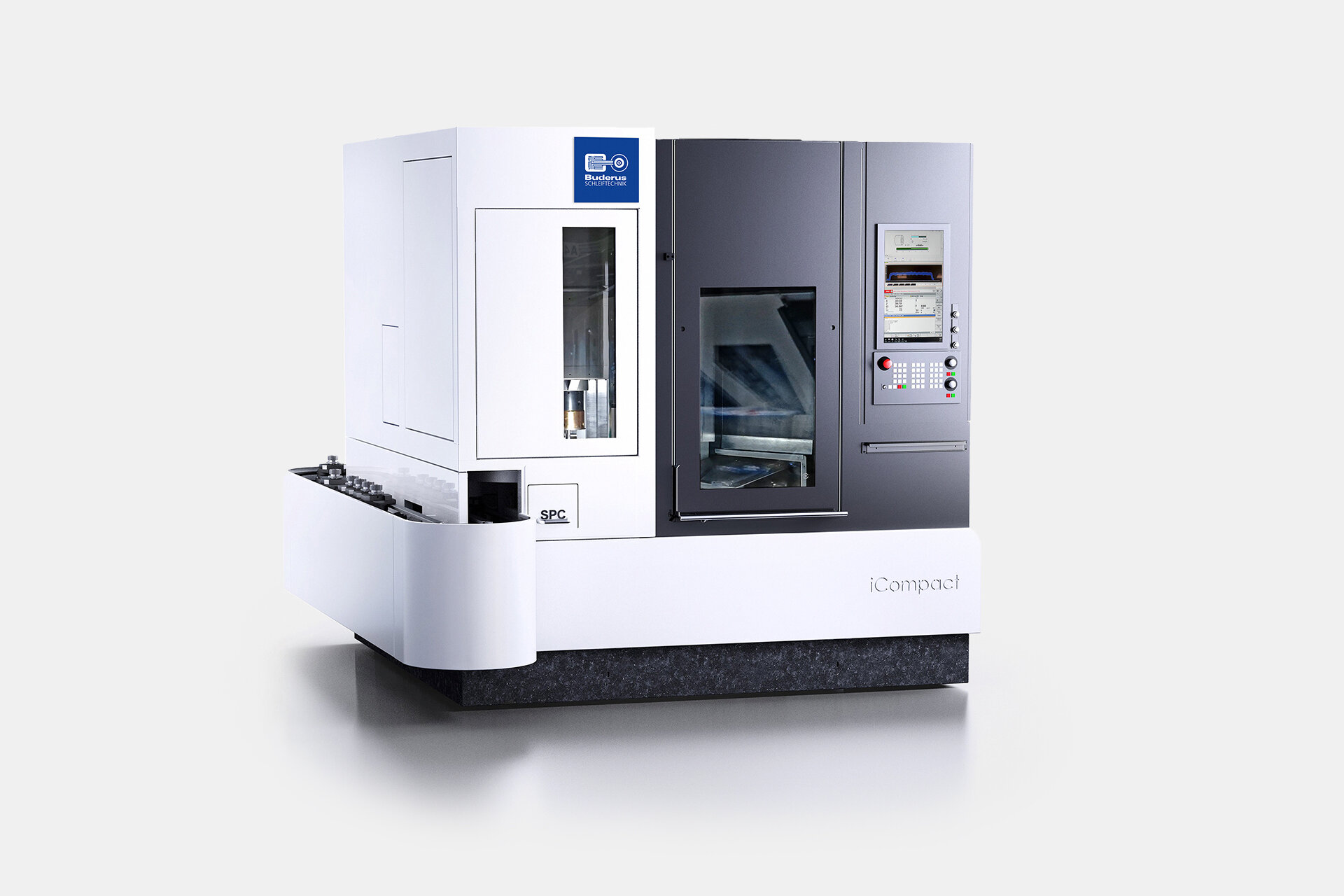

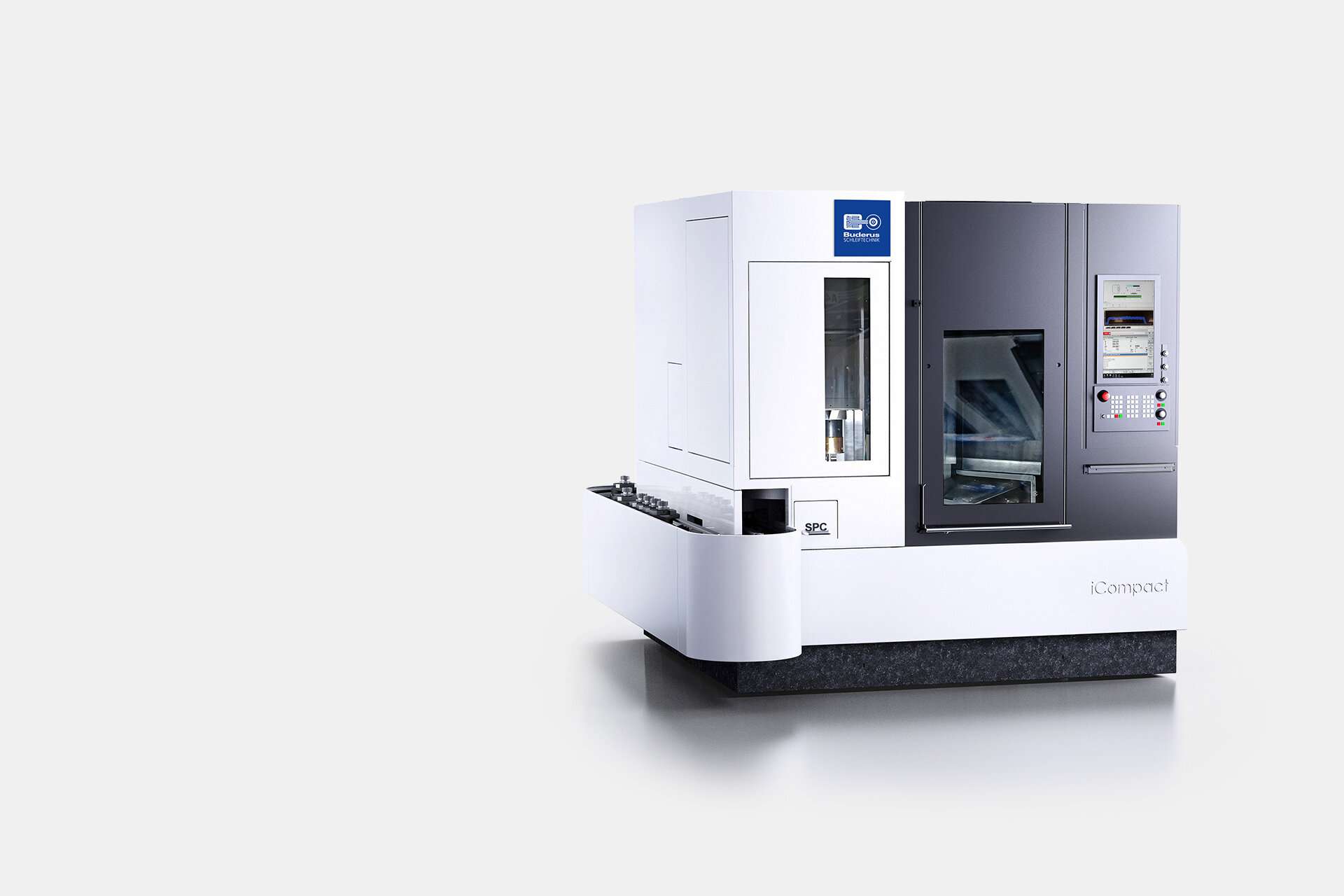

iCompact 是一个紧凑的立式热后精加工中心,其上方区域配有一个十字滑架,滑架上安装一个主轴。

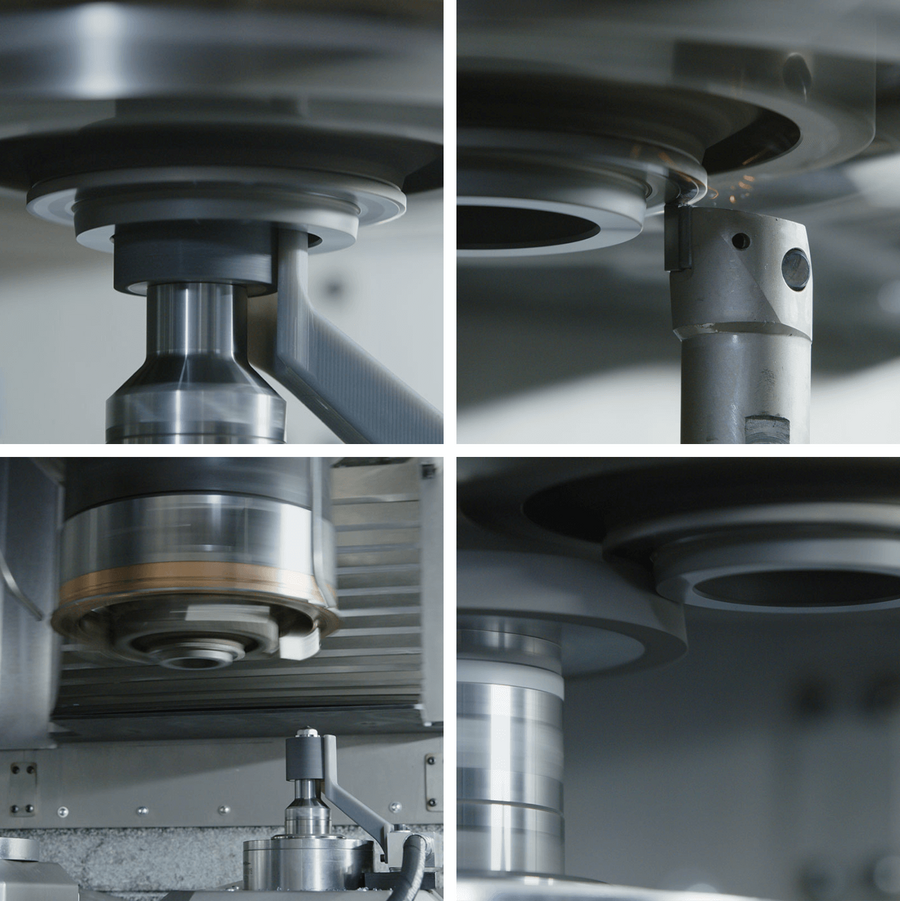

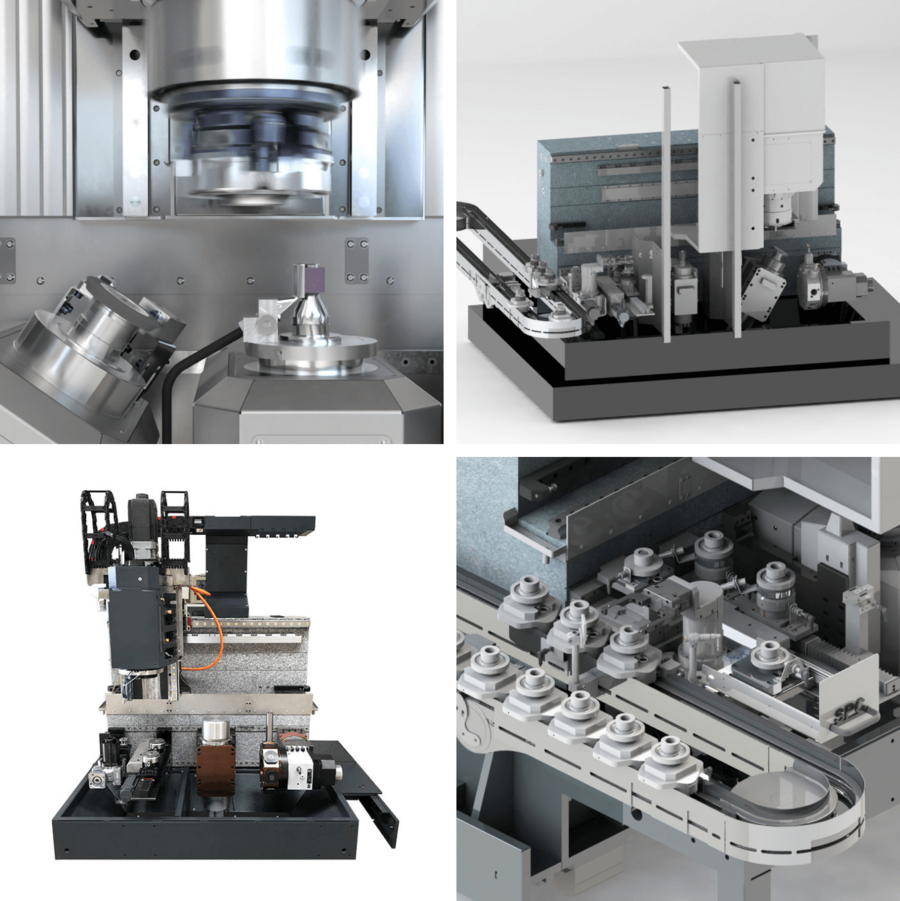

机床下方区域可配置多达三个加工模块,包括(外圆/内圆)磨削主轴/或一个8刀位的旋转刀塔,刀塔上能单独配备各种车削或珩磨刀具。

机床标配一个机内回转式上料器,上料器在上下料的过程中能尽量减少冷却液残留。又或,另一种方式是直接从料道上拾取零件。

其他可选的自动化选项:

  • 配有料仓的机器人单元
  • 正前方上料
  • 手动上料
  • 中间公用区域上料
要点
01

即插即用——所有部件的快捷连接最大程度降低了停机时间并保证了快速的调试运行。

02

紧凑设计——内置化组件确保了最小空间中的最高生产率。

03

独立的自动化概念提供了简单、实用乃至极为复杂的解决方案。

04

天然花岗岩制成的独特、耐用的床身具有极高刚性、减震性和优异的热稳定性,保证了高水准的工艺稳定性。

05

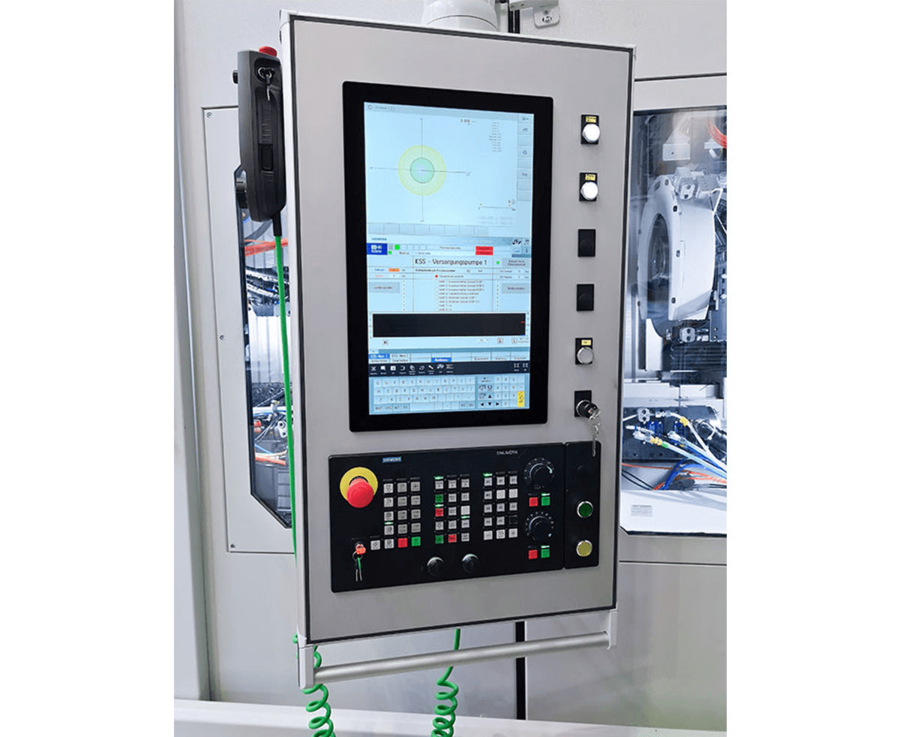

符合人体工程学的22英寸大屏幕操作面板具有卓越的触觉灵敏性。无需其他演示即可进行直观操作和单独设置。

06

DVS CLEANTEC® 是一个节能低排解决方案,污区和洁净区域分离。

技术参数*

机器类型:

iCompact 1-2

iCompact 1-3

摆动直径[mm]:

340

340

最大直径[mm]:

150

150

长度[mm]:

100

100

X轴移动[mm]:

710

940

Y轴移动[option WKZ]:

25-75

25-75

Z轴移动[mm]:

290

290

主轴: 40%/100% ED [KW]:

17/15

17/15

主轴: 40%/100% ED [Nm]:

130/98

130/98

主轴: 最大转速[rpm]:

4.500

4.500

*Different workpiece geometries require more individual machine designs. For this reason, the technical data given here serve as a guide, but may deviate from reality in individual cases.
