通过 Präwema SynchroFine 立式系列，我们创建了一个平台，在此平台上可以单独组合主加工和辅助加工，甚至可以在软硬状态下生产或加工完整的齿轮。
根据您的要求，齿轮可以在滚齿工艺中生产，然后在部件硬化后在同一设备上进行硬齿面加工。在硬齿面加工过程中，普莱维马公司可利用其在内齿面珩磨加工方面的多年经验。

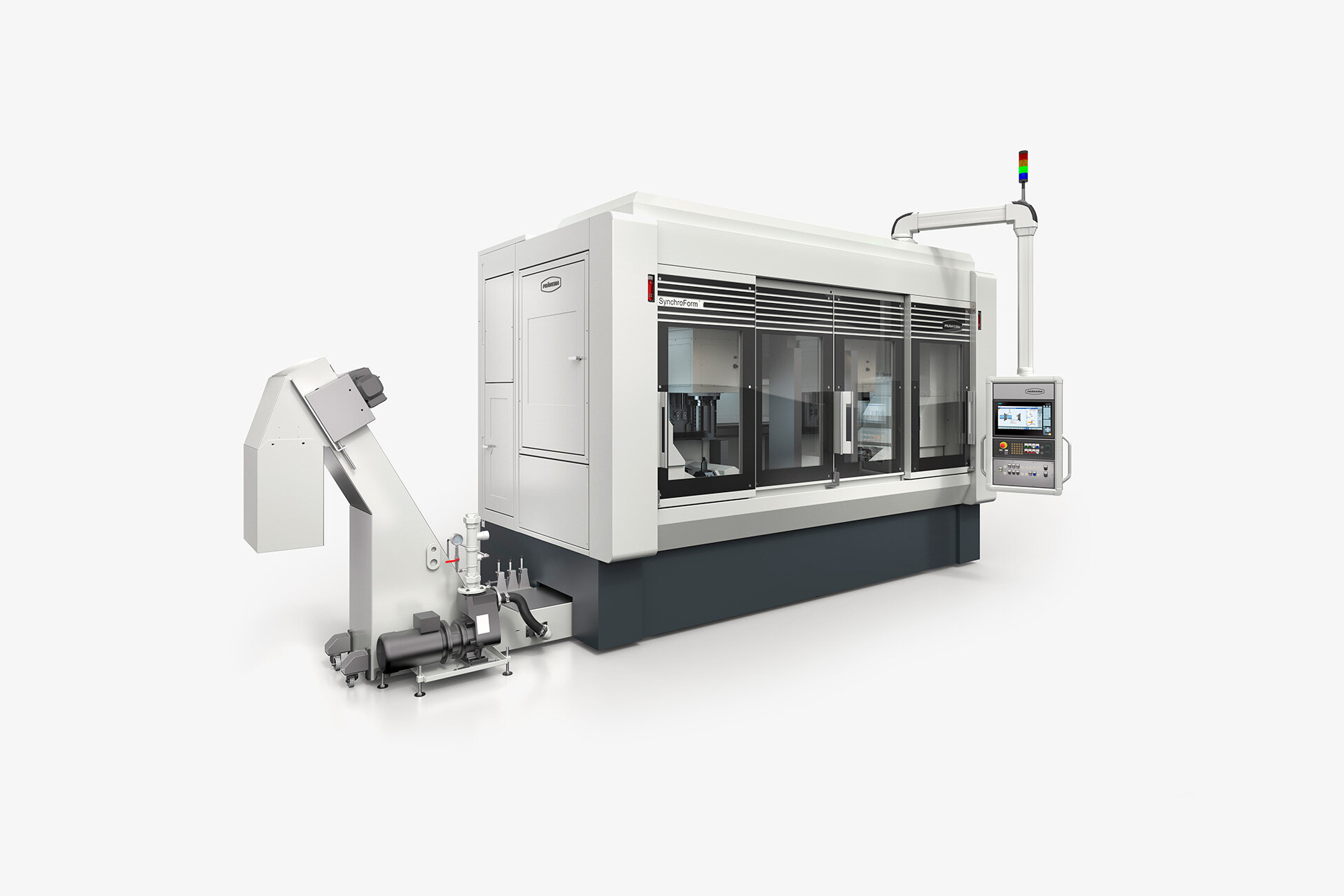

SynchroForm V 的模块化设计为滚刀剥皮、内珩磨或修整等核心技术提供了一个最佳的平台，可在此基础上增加其他模块。
因此，可以通过增加车削或磨削内孔和端面等其他工序来获得最佳基准。
模块化技术平台
驱动齿轮零部件的高效交钥匙加工
根据数量要求决定是单主轴还是双主轴形式
用于软硬精准加工的多功能技术选项
|
SynchroFormV |
|
|
WORKPIECE |
|
|
Max. workpiece diameter (mm) |
300 |
|
Max. workpiece length (mm) |
290 (center loading) –100 bei (side loading) |
|
COMPOUND SLIDES |
|
|
X-axis travel (mm) |
1500–3300 |
|
Y-axis travel (mm) (WKZ option) |
284–364 |
|
Z-axis travel (mm) |
330 |
|
WORKPIECE SPINDLE |
|
|
Drive power 100% duty cycle (kW) |
35–63 |
|
Torque 100% duty cycle (Nm) |
75–430 |
|
Max. speed (rpm) |
6000–10000 |
|
TOOL SPINDLE |
|
|
Max. speed (rpm) |
6000–10000 |
|
Rated power (kW) |
6–42 |
|
Rated torque |
10–140 |
|
Mount/interface |
Capto |
*Different workpiece geometries require more individual machine designs. For this reason, the technical data given here serve as a guide, but may deviate from reality in individual cases.
