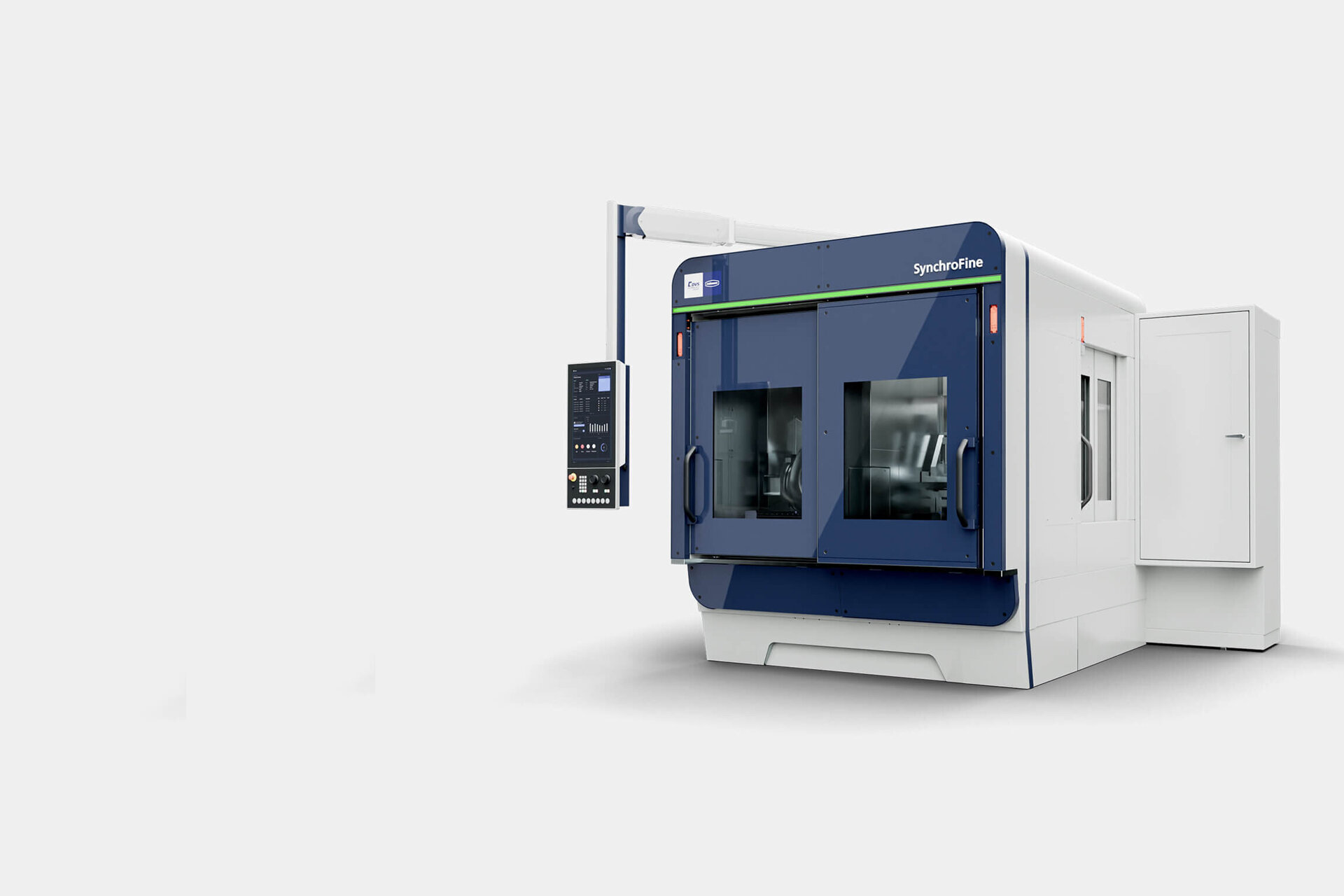

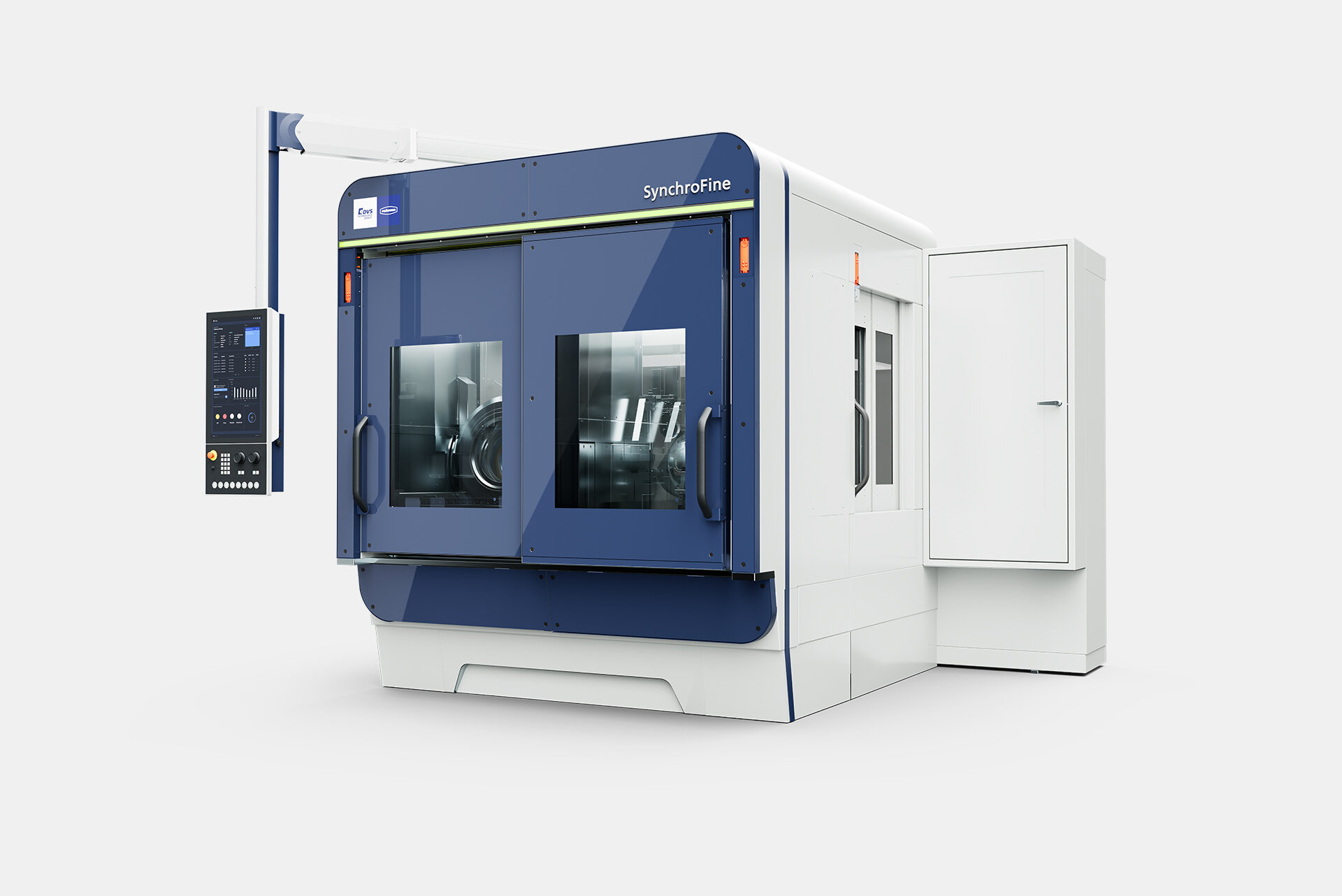

令SynchroFine 与众不同的是其所有单元的紧凑设计。他们都安装在一个天然花岗岩床身上,用来获得最优的热力学和抗震特性。
数字和直驱刀具以及工件主轴保障了零背隙驱动和负载反转,因此便无需齿带、齿轮等的机械传动原件。
机床被设计成一个独立上料单元(拾取原理),并基本都配备集成处理单元。零件可以独立进料。从利用自动化解决方案中的料带简单手动上料,到集成摄像功能的来自我们姐妹公司rbc robotics的机器人单元,我们能根据您的偏好和需求应用何种自动化方案。
为了获得更高的效率,我们为系统装配了两个工件主轴,以便将非生产时间降至最低。
SynchroFine操作参数的数字记录也是标准的。各种模块还能对其进行进一步扩展,实现对工艺参数的分析,进而持续优化工艺。
通过灵活的VSD修整策略实现最优的刀具成本
在获得精简节拍时间同时,实现复杂工艺的稳定性
极精表面
独立的硬精加工

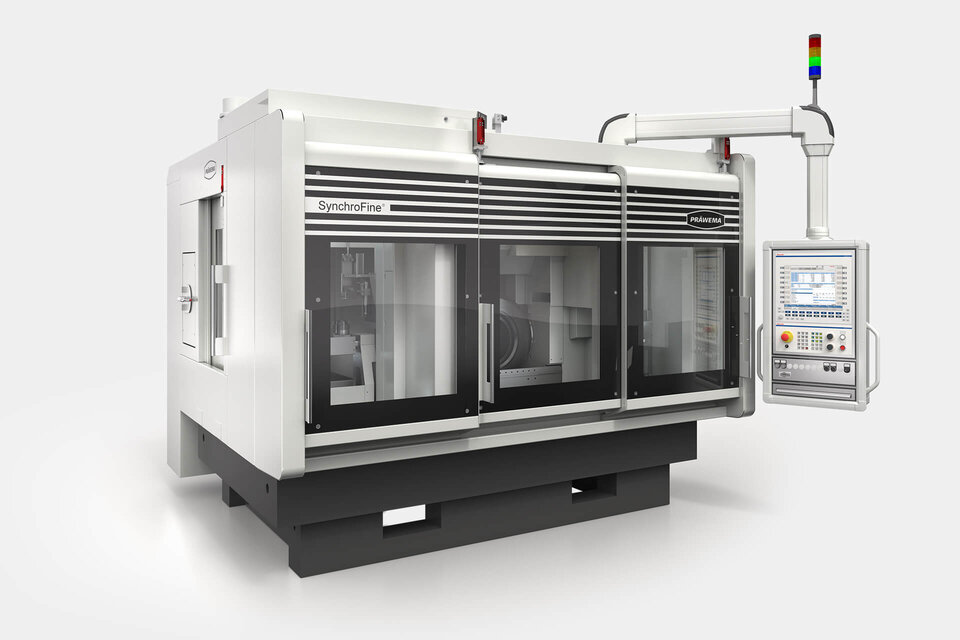

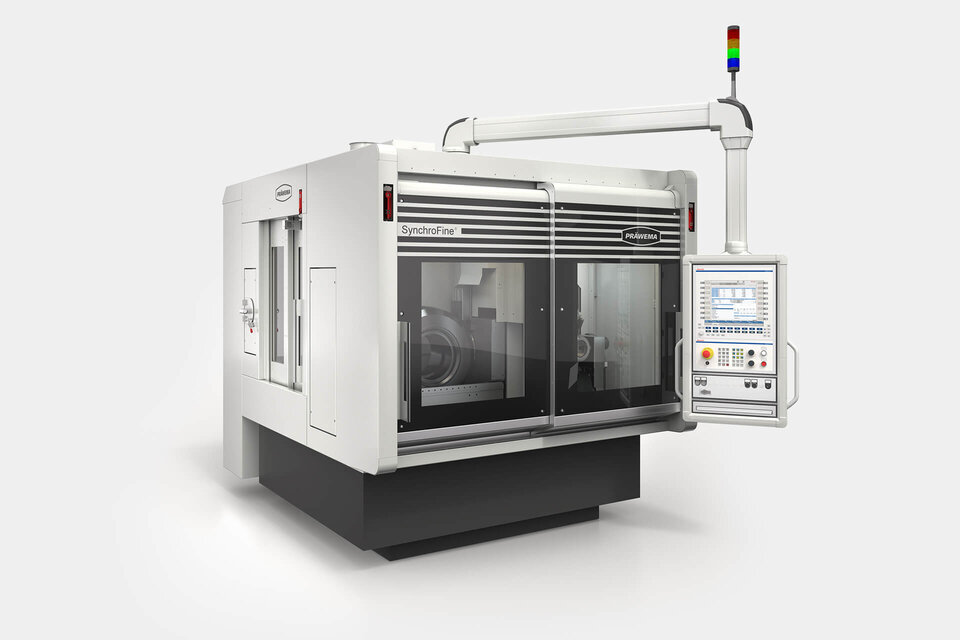

SynchroFine 205 |
SynchroFine 305 |
|
WORKPIECE |
||
Max. workpiece diameter (mm). (mm) |
150 |
225 |
Max. workpiece length (mm |
600 |
600 |
COMPOUND SLIDES |
||
X-axis travel (mm) |
1200 |
1200 |
Y-axis travel (mm) (WKZ option) |
Loading portal: 850 |
Loading portal: 850 |
Z-axis travel (mm) |
560 |
560 |
WORKPIECE SPINDLE |
||
Drive power 100% duty cycle (kW)kW) |
35 |
35 |
Torque 100% duty cycle (Nm) |
112 |
112 |
Max. speed (rpm) |
6000 |
6000 |
TOOL SPINDLE |
||
Rated power (kW) |
30 |
30 |
Rated torque |
150 |
150 |
Mount / interface |
Hydraulic expansion clamping systemstem |
Hydraulic expansion clamping system |
*Different workpiece geometries require more individual machine designs. For this reason, the technical data given here serve as a guide, but may deviate from reality in individual cases.
