DVS 万能磨削机床UGrind 800-1500
DVS Universal Grinding GmbH

T +49 (0)6033 18176-00
E info@dvs-ug.de
一次装夹完成硬车和外圆磨削

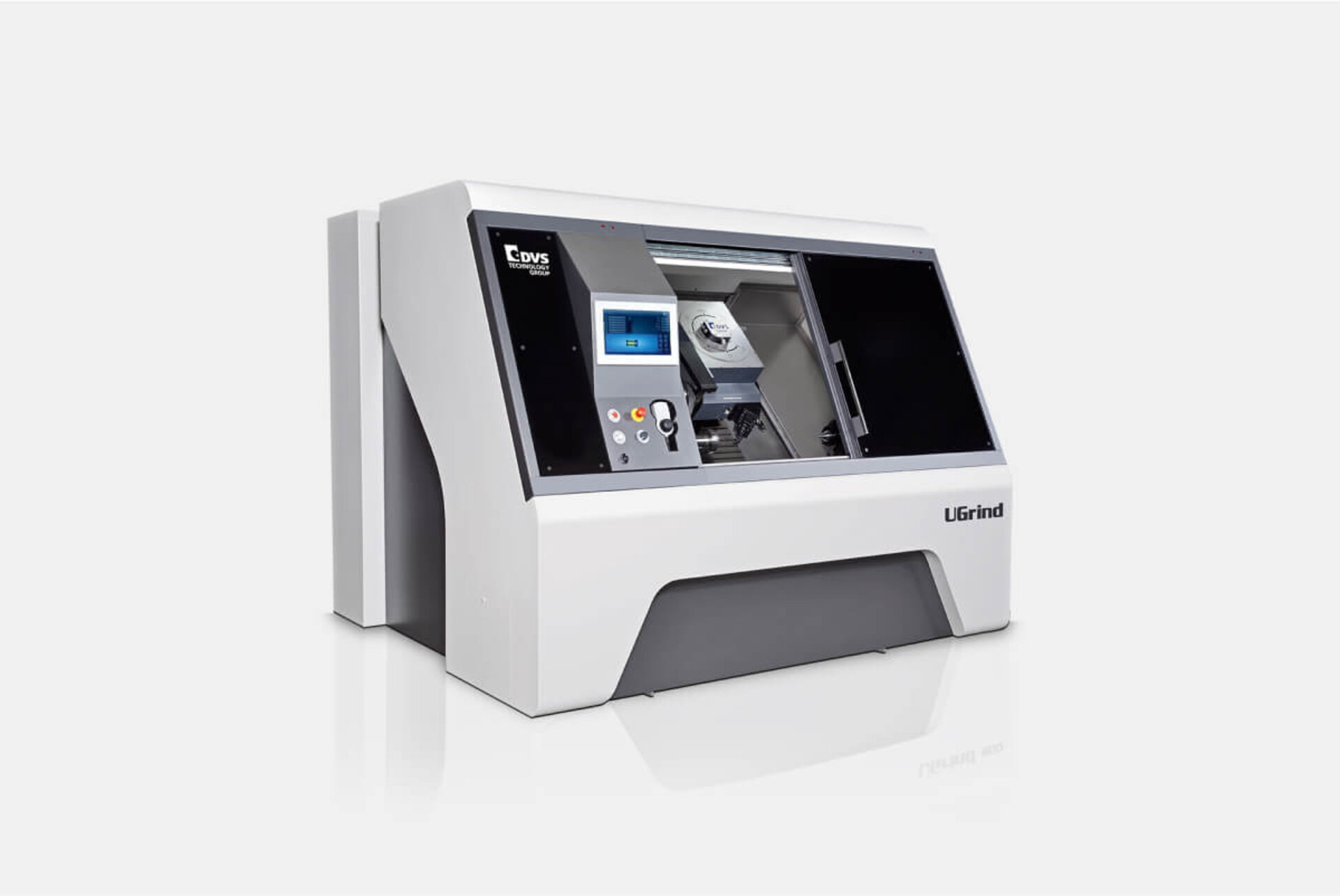

DVS UGRIND 800/1500 一次装夹完成硬车和外圆磨削

我们的大部分客户是生产夹具、铣刀、和汽车或机械工程行业零配件的制造商。我们的紧凑模块化解决方案尤其适合小批量乃至单个零件的生产。内外圆磨削主轴以及车削主轴和3D测头均可安装在可配置、定制化的多功能头(MFK)上。MFK还能持续旋转,扭矩电机提供的直驱力令分辨率仅为0.001。这意味着内外圆直径的任何锥角无需进行耗时的修整就能加工。

机床自身具有排布清晰的工作空间,良好的工件与刀具可及性,只需进行简单直观的操作和编程。

床身由天然花岗岩制成,具有抗震效果和高度的热稳定性。这就使得UGrind能足够稳定地轻松车削热后钢,甚至硬质合金。床身的45°度布局保证了高效排屑。

要点
01

一次装夹,全序加工。车削一切能车削的材料。磨削所有需要磨削的表面。

02

便捷设置、快速编程——操作轻松并能迅速完成工作的一台机床。

03

直观且符合人体工程学:良好的可达性、桁车上料模式,通过触屏直观操作,以及完整的编程模块。

04

内置冷却处理使机床仅需小范围占地面积

05

可选自动化解决方案:我们的ULoad或者如来自rbc robotics的定制解决方案能让DVS UGrind实现全自动化作业。

机床参数
UGrind 800/1500 技术参数

型号:

UGrind 800

UGrind 1500

工件最大直径 mm:

350

350

中心距 mm:

1200

1800

工件主轴(C-轴), 转速min–1:

1500 (optional: 5000)

1500 (optional: 5000)

X轴行程 mm:

500

500

Z轴行程 in mm:

800

1500

B-轴旋转范围 °:

-45 bis +225

–45 bis +225

外圆磨削圆周线速度 m/s:

50 (Korund) 80 (CBN)

50 (Korund) 80 (CBN)

内圆磨削转速rpm:

30.000 (Standard), 45.000, 60.000, 75.000, 90.000. 105.000 (optional)

30.000 (Standard), 45.000, 60.000, 75.000, 90.000. 105.000 (optional)

操作:

Eigene grafische Benutzeroberfläche UCee 2.0 auf Windows-Basis

Eigene grafische Benutzeroberfläche UCee 2.0 auf Windows-Basis

控制:

Bosch Rexroth MTX Standard CML 75.1

Bosch Rexroth MTX Standard CML 75.1

可选附件:

Hydrostatisch gelagerter Reitstock, 3-Punkt-Lünette, verschiedene Abrichtoptionen, In-Prozess-Messsystem, Anschliff- und Abrichterkennung, diverse Spannmittel, Y-Achse, Automationszelle ULoad. Weitere Optionen auf Anfrage

Hydrostatisch gelagerter Reitstock, 3-Punkt-Lünette, verschiedene Abrichtoptionen, In-Prozess-Messsystem, Anschliff- und Abrichterkennung, diverse Spannmittel, Y-Achse, Automationszelle ULoad. Weitere Optionen auf Anfrage

技术:

Innen- und Außenrundschleifen, Innen- und Außendrehen: Kegel und zylindrische Bearbeitung sowie Planbearbeitung

Innen- und Außenrundschleifen, Innen- und Außendrehen: Kegel und zylindrische Bearbeitung sowie Planbearbeitung

驱动:

B-Achse (Multifunktionskopf): Torque-Motor, C-Achse (Hauptspindel): Direktantrieb, X-Achse (quer): Servomotor mit KGT, Z-Achse (längs): Linearmotor

B-Achse (Multifunktionskopf): Torque-Motor, C-Achse (Hauptspindel): Direktantrieb, X-Achse (quer): Servomotor mit KGT, Z-Achse (längs): Linearmotor

设备:

Grundmaschine mit Kreuzschlitten, Werkzeugspindel, Multifunktionskopf, Kühlmittelaufbereitung, Spänemanagement und Ölnebelabsaugung. Schleifspindel und Drehwerkzeuge optional, da kundenspezifisch konfigurierbar.

Grundmaschine mit Kreuzschlitten, Werkzeugspindel, Multifunktionskopf, Kühlmittelaufbereitung, Spänemanagement und Ölnebelabsaugung. Schleifspindel und Drehwerkzeuge optional, da kundenspezifisch konfigurierbar.
