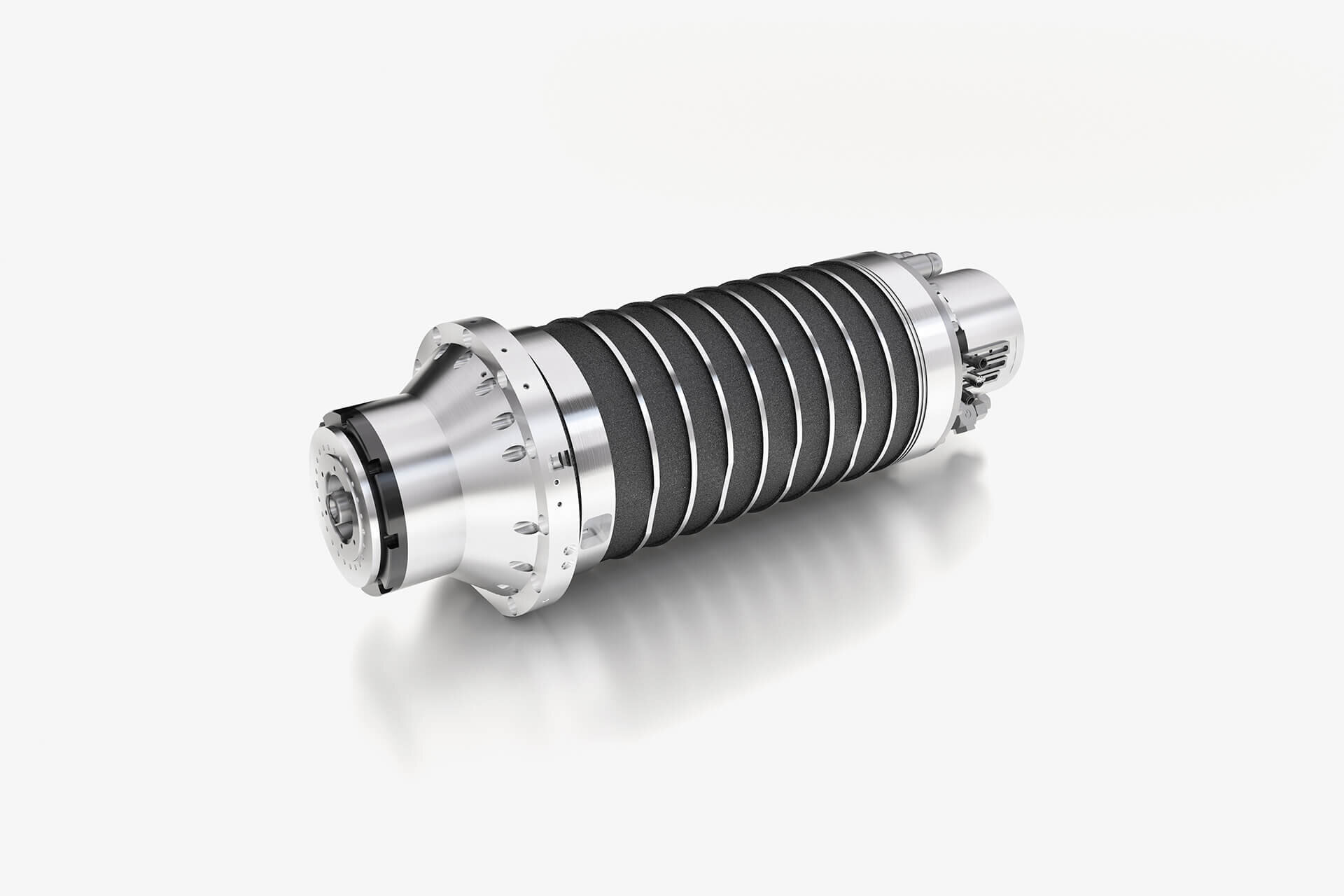

WMZ 铣削主轴
WMZ铣削主轴通过其设计、坚固性和质量提高了现代铣床的性能和效率。
由于主轴通常必须严格按照技术参数进行设计,因此我们只能在这里为您提供大概的性能范围。因此,如果您正在寻找功能强大且坚固的主轴,请与我们联系!我们很乐意为您的特定应用提供个性化报价。
要点
01
通过刚性调节的轴承实现最高刚性
02
最高速度达2.0 10^6 mm/min
03
主轴头的精加工磨削确保最高精度
04
可选铣削车削
技术参数
所有铣削主轴一目了然
Designation | MSP_F12_C4 ZN05-103-00K |
MSP_F20_H6 ZS05-008-00K |
MSP_F14_H6 | MSP_F6_H10 ZZ05-091-00K |
---|---|---|---|---|
Maximaldrehzahl max. in 1/min |
12000 | 20000 | 14000 | 6000 |
Vorderes Lager Ø in mm |
65 | 80 | 80 | 120 |
Nenndrehmoment S1 / S6 40% Nm |
4,5 / 6 | 85 / 130 | 130 / 200 | 136 / 210 (190 / 270) |
Nennleistung S1 / S6 40% kW |
5 / 8 | 25 / 35 | 35 / 45 | 24 / 36 (26 / 36) |
Schnittstelle | HSK40A / C4 | HSK63A / C6 / SK40 | HSK63A / C6 / SK40 | HSK100A / C8 / C6 |
Werkzeugwechsel | 手动 | 自动(弹簧压紧装置/ 液压释放) | 自动(弹簧压紧装置/ 液压释放) | 自动(弹簧压紧装置/ 液压释放) |
Download | WMZ-ZN05-103-10K_140221_en.pdf |
WMZ-ZS05-008-00K_140221_en.pdf |
WMZ-ZS05-018-00K_140221_en.pdf |
WMZ-ZZ05-091-00K_140221_en.pdf |
