电机轴

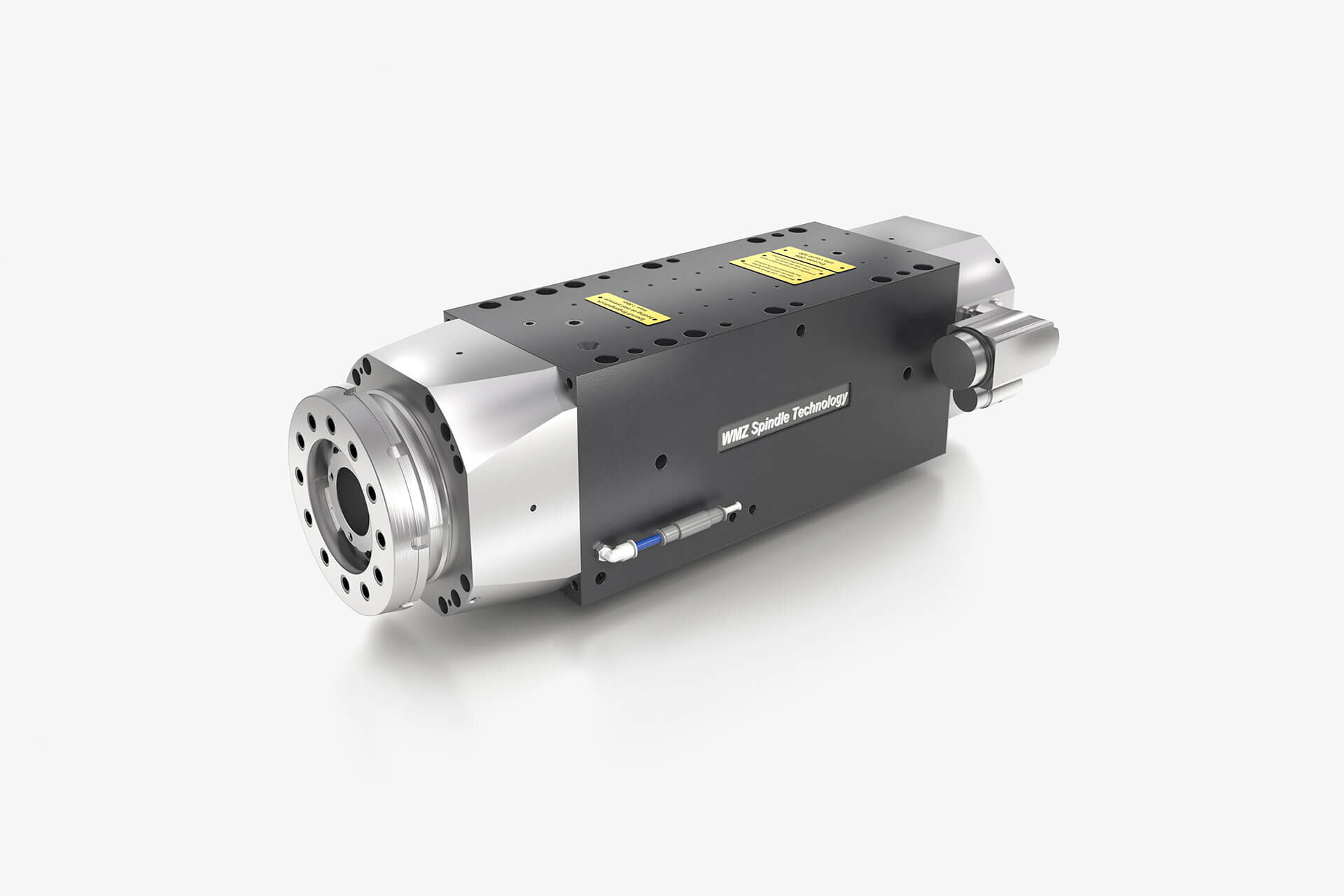

WMZ 磨削主轴
WMZ磨削主轴的精度和坚固性是其特点。我们通过高精度零件（径向和轴向运行部分2μm）组装主轴，并具有严格的公差。
由于主轴通常必须严格按照技术参数进行设计，因此我们只能在这里为您提供大概的性能范围。因此，如果您正在寻找功能强大且坚固的主轴，请与我们联系！我们很乐意为您的特定应用提供个性化报价。
要点
01
通过主轴头的精加工磨削确保最高精度
02
通过刚性调节的轴承实现最高刚性
03
坚固的轴承和设计带来最高的可靠性
04
模块化设计实现个性化定制
技术参数
所有铣削主轴一目了然
| Designation | MSP_S12o_Z4 ZN05-076-00K |
MSP_S11o_Z7 ZN05-043-00K |
MSP_S4o_K8 ZN05-098-00K |
MSP_S6o_Z18ZF05-009-00K | MSP_S4o_Z30 ZV05-063-00K |
|---|---|---|---|---|---|
| Maximaldrehzahl max. in 1/min |
12.500 | 11.250 | 4.500 | 6.000 | 4.000 |
| Vorderes Lager Ø in mm |
55 | 65 | 65 | 100 | 1150 |
| Nenndrehmoment S1 / S6 40% Nm |
4,5 / 6 | 10 / 12.5 | 42 / 60 | 100 /130 | 820 / 1000 |
| Nennleistung S1 / S6 40% kW |
6 / 8 | 5,6 / 7,2 | 20 / 28 | 17 / 22 | 92 / 105 |
| Schnittstelle | 钻孔 Ø 42 mm | 带孔Ø76 mm阀盘的集成阀盘法兰 | 弹性短锥尺寸8 | 气缸座Ø100 mm | 气缸座Ø100 mm |
| Werkzeugwechsel | - | - | - | - | - |
| Download | WMZ-ZN05-076-00K-120221_en.pdf |
WMZ-ZN05-043-00K_140221_en.pdf |
WMZ-ZN05-098-00K_140221_en.pdf |
WMZ-ZF05-009-00K_140221_en.pdf |
WMZ-ZV05-063-00K_140221_en.pdf |
