235V –轴类柔性加工的中驱机床
为了同时向客户提供高质量、低单件成本和最强适应性，布德鲁斯磨削技术公司开发出235VH，这是一款用于精密加工旋转对称轴零件的高精密机床平台，最大加工零件直径可达300mm，最大长度为1000mm。
这款机床同时实现了复合工艺和同步加工工艺。灵活的配置选项使得磨削、硬车和珩磨到动力刀具的应用一系列广泛加工技术成为可能。这意味着235VH同样有助于缩短设置和加工时间。

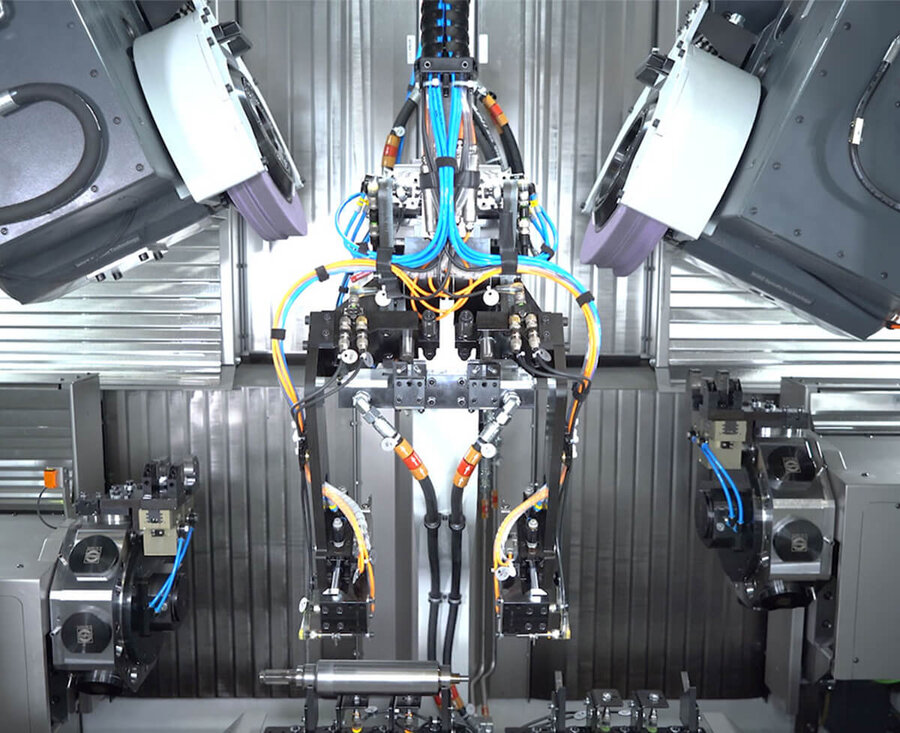

布德鲁斯在中驱应用方面也是一个专家。我们的最新研发成果就是配有先进驱动装置的235VM中驱机床。该驱动装置的工作转速可达2500rpm，以此实现零件的硬车加工。
中驱技术的主要优势就是一次装夹能完成内圆和外圆几何轮廓的加工，这样会获得更高的精度以及效率的显著提升。

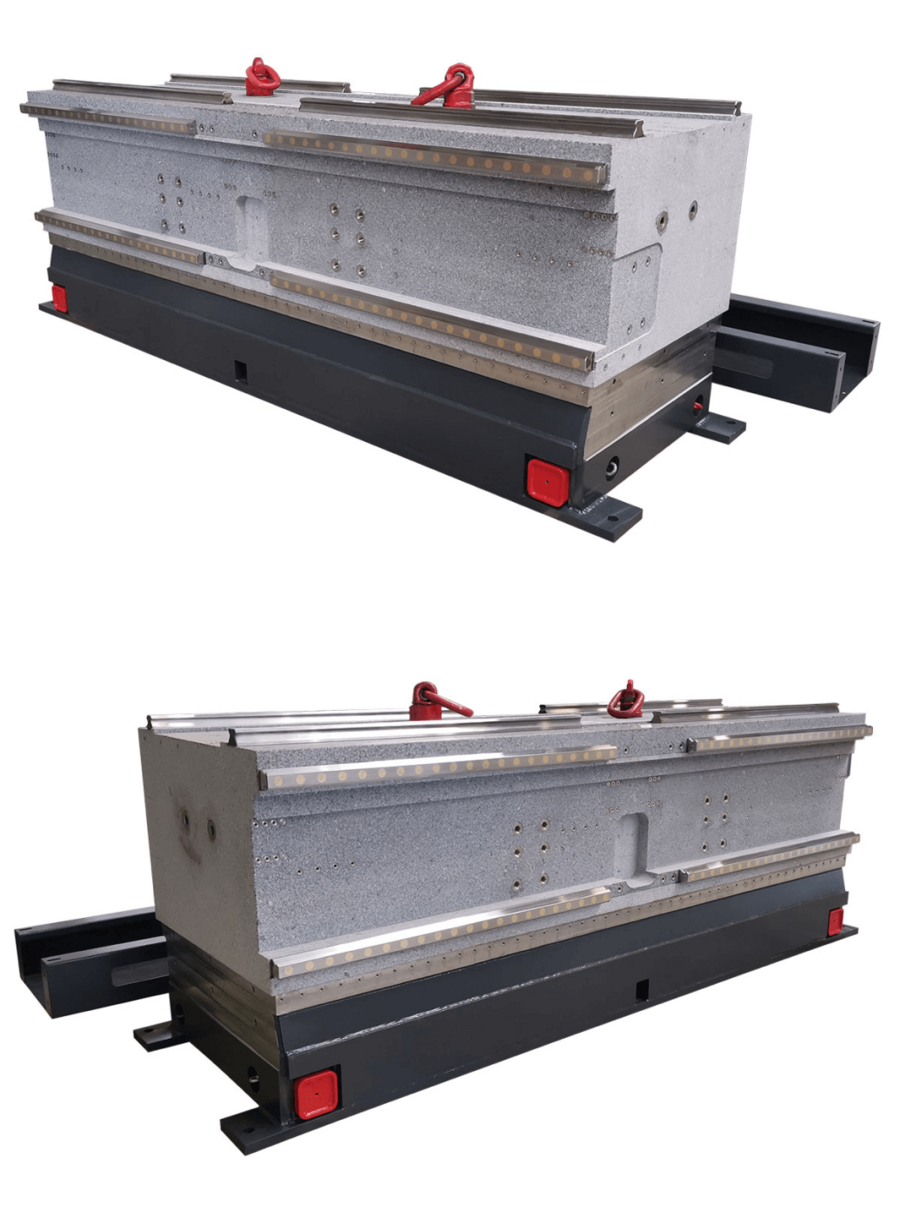

天然花岗岩制成的独特、耐用的床身具有极高的刚性、减震性和优异的热稳定性保证了高水准的工艺稳定性。

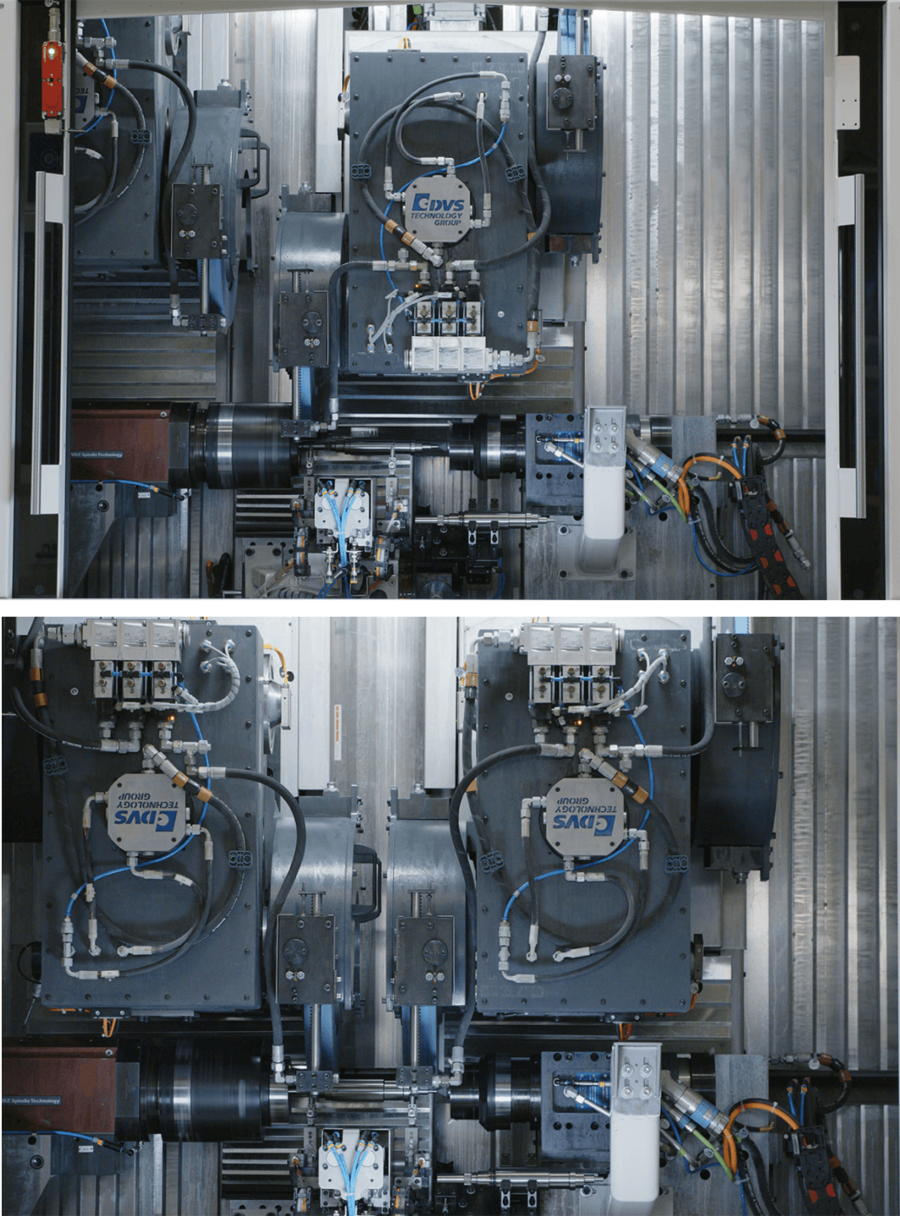

用多达4个十字滑架实现零件一次装夹同步加工，极大程度缩短了设置和加工节拍时间，并获得最优的形位公差。
独立的自动化概念提供了简单、实用乃至极为复杂的解决方案。
符合人体工程学的22英寸大屏幕操作面板具有卓越的触觉灵敏性。无需其他演示即可进行直观操作和单独设置
布德鲁斯多功能转塔和270°旋转范围无级可调NS轴实现了不同技术的单独与灵活集成。
|
机床参数: |
235VH |
235VM |
|
|
||
|
工件 |
||
|
回转直径 [mm]: |
400 |
400 |
|
最大直径. [mm]: |
350 |
150 |
|
长度 [mm]: |
至 1000mm |
至 500 |
|
|
||
|
Cross Slides |
||
|
X轴行程 [mm] (上十字滑块): |
500 |
500 |
|
X轴行程 [mm] (下十字滑块): |
200 |
200 |
|
Y轴行程 [选项 WKZ]: |
200mm |
200mm |
|
Z轴行程 [mm] (2个交叉滑块): |
1260mm |
500 |
|
|
||
|
多功能磁头 |
||
|
旋转范围 [°]: |
-45 至 +225 |
-45 至 +225 |
|
定位精度 [°]: |
0,001 |
0,001 |
|
重复精度 [”]: |
<3.6 |
<3.6 |
|
分辨率 [°]: |
0,001 |
0,001 |
|
|
||
|
工件主轴C轴 |
||
|
最大转速 [rpm]: |
5.000 |
3500 |
|
驱动容量 [kW]: |
24 |
39 |
|
驱动扭矩 [Nm]: |
50 |
160 |
|
圆度精度 [μm]: |
<0.8 |
<0.8 |
|
|
||
|
连接负载 |
||
|
总连接负载 [kW]: |
ca. 50kW |
ca. 70kW |
|
气压 [bar]: |
4 to 6 |
4 to 6 |
|
|
||
|
尺寸/重量 |
||
|
宽度 [mm]: |
3600 |
3600 |
|
深度 [mm]: |
2650 |
2650 |
|
高度 [mm]: |
2680 |
2680 |
|
总净重 [kg]: |
12.000 |
16.000 |
*Different workpiece geometries require more individual machine designs. For this reason, the technical data given here serve as a guide, but may deviate from reality in individual cases.
