V300 - der Allrounder für verzahnte Wellen

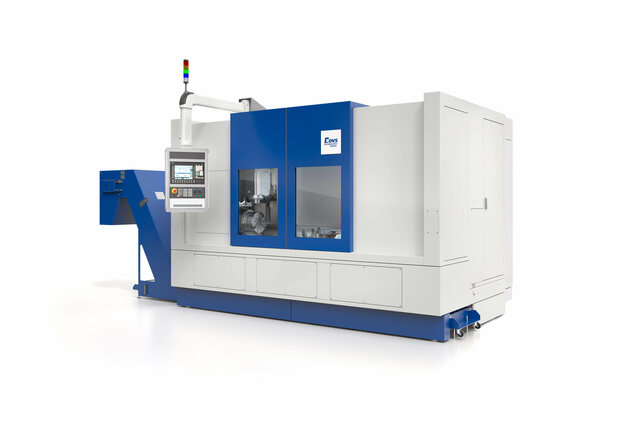

Werkzeugmaschine V300 - der Allrounder für verzahnte Wellen

Der Baukasten der V300 erlaubt Konfigurationen zur Multi-Technologie Komplettbearbeitung verzahnter Wellen von kleinsten bis zu sehr großen Stückzahlen. Auf dem robusten Maschinenbett können Sie mit bis zu zwei Arbeitsspindeln und vier Werkzeugträgern in nur einer Maschine drehen, bohren, fräsen, wälzschälen und wälzfräsen. Der Mittenantrieb ermöglicht es, Werkstückenden sehr genau und schnell zu bearbeiten und in Kombination mit einer zweiten Maschine zur Bearbeitung der Werkstückmitte realisieren Sie hocheffiziente, automatisierte und dennoch leicht umrüstbare Fertigungszellen zur Komplettbearbeitung.

Highlights
01

Drehen, Fräsen und Verzahnen von Wellen in nur einer Aufspannung

02

Simultane Bearbeitung beider Wellenenden dank Mittenantriebstechnologie

03

6-Seiten-Bearbeitung in Haupt- und Gegenspindel mit bis zu vier Werkzeugträgern

04

Automatischer Werkzeugwechsel in 7 Sekunden durch Tellermagazin

05

Integrierte Automation für schnellen Werkstückwechsel

Werkstücke und Maschinen
Technische Spezifikation
Maschinenserie V300
Modul V300 S V300 CT V300 MT V300 O V300 CM
Werkstückdurchmesser
max. in mm
250 150 300 250 150
Werkstücklänge
max. in mm
1500 700 2 x 500 2 x 500 700
Technologien Drehen (XZ / XYZ), 5x Fräsen (XYZB), Verzahnen, Automat. WZW Drehen (XZ / XYZ), 5x Fräsen (XYZB), Verzahnen, Automat. WZW Drehen (XZ / XYZ), 5x Fräsen (XYZB), Verzahnen, Automat. WZW Drehen (XZ / XYZ), 3x-Fräsen (XYZ) Drehen (XZ / XYZ), 5x Fräsen (XYZB), Verzahnen, Automat. WZW
Antrieb Spindel-Reitstock Mittenantrieb Haupt- und Gegenspindel Haupt- und Gegenspindel Mittenantrieb
max. S1 - Moment des Hauptantriebes [Nm] 820 820 290 820 290
Ausrüstung max. 3 Schlitten,
max. 2 ggf. XYZ-Schlitten
ggf. Lünette

integrierte Automation
max. 4 Schlitten,
max. 2 ggf. XYZ-Schlitten

integrierte Automation
max. 2 XYZB-Frässchlitten mit automat. WZW, max. 1 unterer XZ-Rev.Schlitten
und ggf. Lünette

integrierte Automation
max. 3 Schlitten,
max. 2 ggf. XYZ-Schlitten
ggf. Lünette

integrierte Automation
max. 2 XYZB-Verzahnschlitten mit automat. WZW,
max. 2 untere Rev.Schlitten

integrierte Automation
Download WMZ-V300_S.pdf
WMZ-V300_CT.pdf
WMZ-V300_MT.pdf
WMZ-V300_O.pdf
WMZ-V300_CM.pdf
