I 500 - I 700 – das Kraftpaket für große Wellen
Werkzeugmaschine I 500 - I 700 – das Kraftpaket für große Wellen

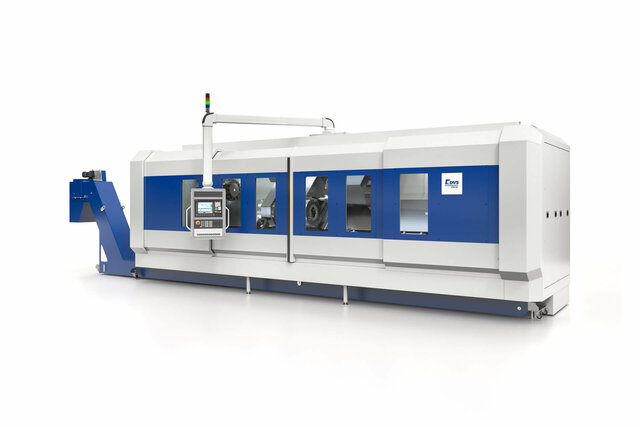

Die I 500 bis I 700 sind kompakte Schrägbettdrehmaschinen zur Komplettbearbeitung von großen Wellen mit Durchmessern bis 500 mm und Längen bis 4.500 mm.

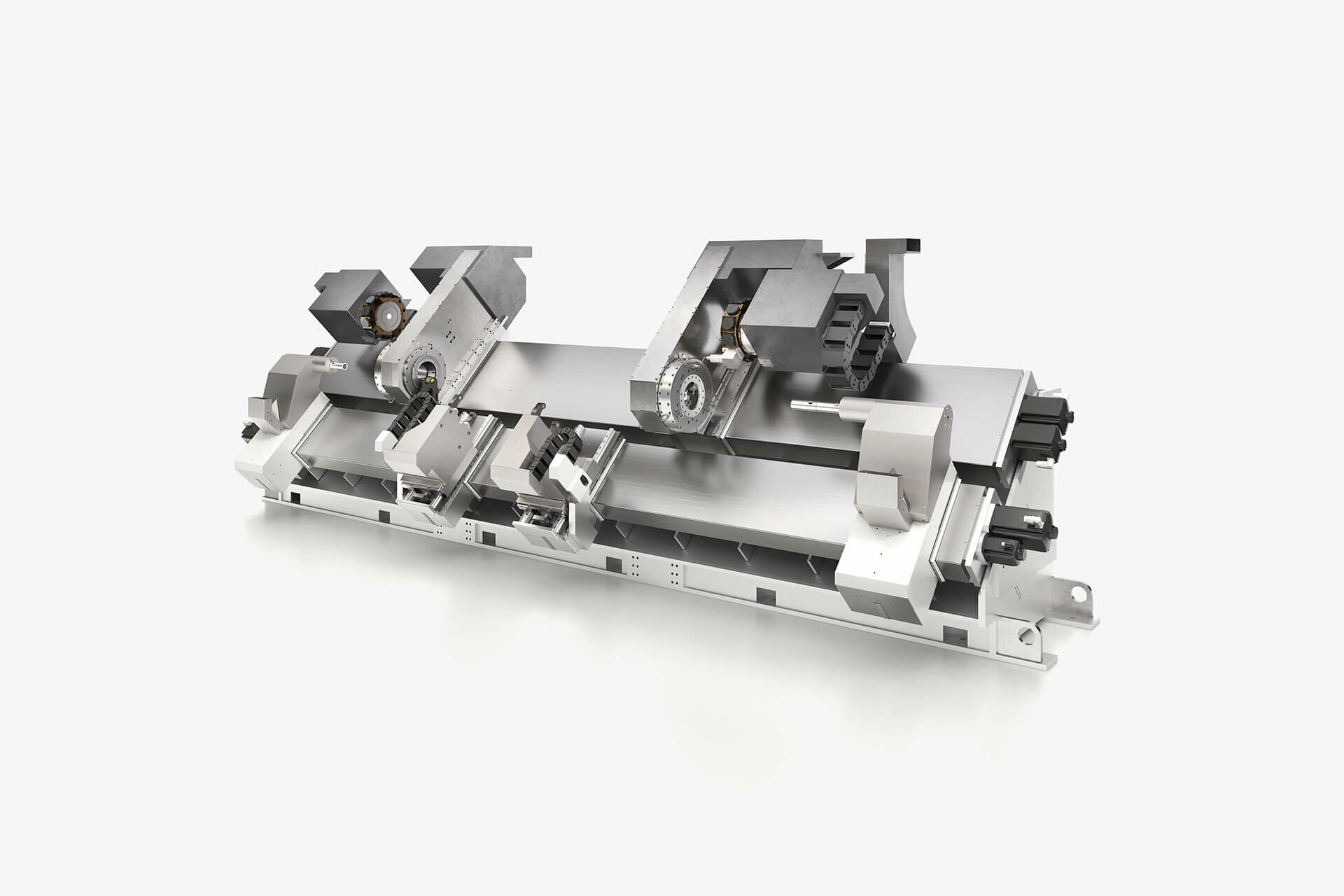

Die Bauart der Schlitten ermöglicht es, auf dem Maschinenbett bis zu acht Werkzeugträger einzusetzen. Dadurch eignet sich die Serie hervorragend auch für sehr komplexe Aufgaben.
Das gilt insbesondere für Maschinen mit Mittenantriebs-Technologie. Durch eine Kombination mit Spannstöcken oder Lünetten kann das Werkstück in der Maschine umgespannt und so komplett bearbeitet werden.

Highlights
01

Bearbeitung großer Wellen bis zu 4.500 mm Länge und 500 mm Durchmesser

02

Komplettbearbeitung durch Umspannen des Werkstückes in den Mittenantriebsköpfen

03

Bis zu acht Werkzeugträger auf Maschinenbett durch innovatives Schlittendesign

04

Verzahnungstechnologien zur Komplettbearbeitung

05

Kompaktes Maschinendesign

Werkstücke und Maschinen
Technische Spezifikation
Schrägbettmaschine zur Bearbeitung großer Wellen bis L 3600 m
Modul I500 S/O I500 C I700 S/O I700 C
Werkstückdurchmesser
max. in mm
500 220 500 220
Werkstücklänge
max. in mm
2200 2200 3600 4000
Technologien Drehen (XZ / XYZ), Fräsen (XZB / XYZ), Verzahnen mit manuellen Einstellachsen Drehen (XZ / XYZ), Fräsen (XZB / XYZ), Verzahnen mit manuellen Einstellachsen Drehen (XZ / XYZ), Fräsen (XZB / XYZ), Verzahnen mit manuellen Einstellachsen Drehen (XZ / XYZ), Fräsen (XZB / XYZ), Verzahnen mit manuellen Einstellachsen
Antrieb Spindel - Reitstock (S) bzw. Haupt- und Gegenspindel (O) 2 Mittenantriebe Spindel - Reitstock (S) bzw. Haupt- und Gegenspindel (O) 2 Mittenantriebe
max. S1 - Moment des Hauptantriebes [Nm] Hauptantriebes [Nm] 1300 400 1300 400
Ausrüstung max. 4 XZ-Kreuz-Schlitten,
max. 2 als XYz-Kreuzschlitten
max. 4 XZ-Kreuz-Schlitten,
max. 2 als XYz-Kreuzschlitten

integrierte Automation
max. 4 XZ-Kreuz-Schlitten,
max. 2 als XYz-Kreuzschlitten
max. 4 XZ-Kreuz-Schlitten,
max. 2 als XYz-Kreuzschlitten
