H 200 - der Sprinter für hohe Stückzahlen

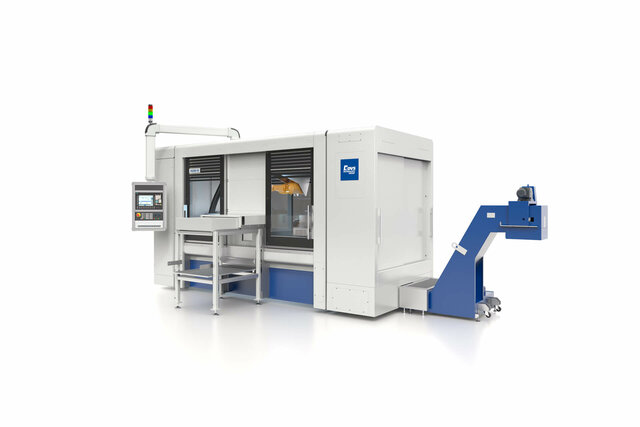

Werkzeugmaschine H 200 - der Sprinter für hohe Stückzahlen

H200 ist die Maschine für die Großserienfertigung von Werkstücken, auf der bis zu vier Bearbeitungssupporte aufgebaut werden können. Das ermöglicht kürzeste Bearbeitungszeiten bei unterschiedlichsten Technologien - vom Drehen, Fräsen über das Tieflochbohren bis hin zum Wälzschälen und -fräsen sowie Schleifen. Die Maschine ist ausgelegt für Weich- und Hartbearbeitung.
Der Grundaufbau der H200 bietet perfekte Linienintegrierbarkeit. Die integrierte Automation ermöglicht eine Be- oder Entladezeit von ≤ 6 Sekunden, was gegenüber herkömmlichen Konzepten den Prozess um bis zu 60% verkürzt.

Highlights
01

Kürzeste Bearbeitungszeiten durch bis zu vier Bearbeitungssupporte

02

Kurze Be- und Entladezeiten von < 6 Sekunden

03

Multitechnologie: Verzahnen, Tiefbohren, Drehen, Fräsen in einer Maschine

04

Perfekt für Linienintegration dank Durchladekonzept

Werkstücke und Maschinen
Technische Spezifikation
Maschinenserie H200 mit horizontalem Flachbett
Modul H200 S H200 O H200 F H200 C
Werkstückdurchmesser
max. in mm
100 100 100 100
Werkstücklänge
max. in mm
bis 1100 2 x 400 bis 1100 bis 750
Technologien 2-achsig Drehen,
3-achsig Fräsen, Verzahnen mit manuellen Einstellachsen
2-achsig Drehen,
3-achsig Fräsen,
Verzahnen mit manuellen Einstellachsen
2-achsig Drehen,
3-achsig Fräsen,
Verzahnen mit manuellen Einstellachsen
2-achsig Drehen,
3-achsig Fräsen,
Verzahnen mit manuellen Einstellachsen
Antrieb Spindel-Reitstock Haupt- und Gegenspindel Spannstöcke Mittenantrieb
max. S1 - Moment des Hauptantriebes [Nm] 225 225 - 290
Ausrüstung max. 4 Supporte
4 x XZ-Revolverschlitten, max. 2x XYZ-Werkzeugträger
max. 4 Supporte
4 x XZ-Revolverschlitten, max. 2x XYZ-Werkzeugträger
max. 4 Supporte
4 x XZ-Revolverschlitten, max. 2x XYZ-Werkzeugträger
max. 4 Supporte
4 x XZ-Revolverschlitten, max. 2x XYZ-Werkzeugträger
Download WMZ-H200_S_O.pdf
WMZ-H200_S_O.pdf
WMZ-H200_C_F.pdf
WMZ-H200_C_F.pdf
